第4节光的折射 · 练习题（共34题）

31.填空题中等

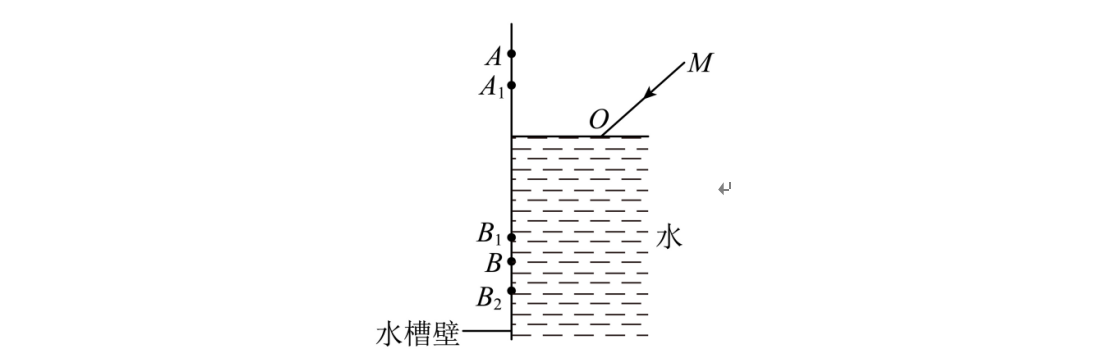

如图所示，小华同学用激光笔照射水面，在水槽壁上出现两个红点 A 和 B。若保持入射点 O 的位置不变，欲使 A 点下移至 A₁，应使入射光线 MO 绕着点 O 沿______（选填 “顺时针”、“逆时针”）方向转动；同时观察到另一亮点 B 点会移动到点______（选填 “B₁” 或 “B₂”）。

答案：顺时针；B₁

查看解析

保持入射点 O 位置不变，A 点下移至 A₁，反射光线远离法线，反射角变大。根据反射角等于入射角，入射角也要增大，入射光线 MO 应绕 O 点顺时针转动。入射角增大，折射角同步增大，折射光线远离法线，亮点 B 移动到 B₁。

32.画图题中等

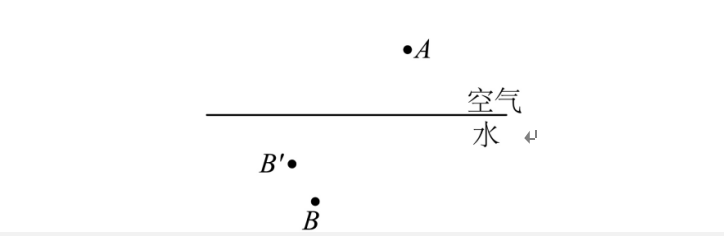

某同学在河边 A 处看水中的一颗鹅卵石，如图所示水中的两点分别是他看到的像的位置 B' 和鹅卵石的真实位置 B，如果他想在 A 处用激光笔照亮水中的鹅卵石，请画出用激光笔恰好能照射到水中鹅卵石的光路图。

查看解析

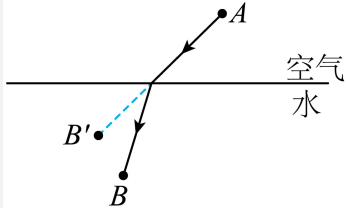

人看到鹅卵石，是鹅卵石 B 反射的光从水斜射入空气发生折射，进入人眼。根据光路可逆原理，在 A 点用激光笔照射时，沿看到的像 B' 方向射入水中，折射光线就会到达真实鹅卵石 B。作图步骤：连接 A、B'，交水面于入射点；从入射点向 B 作折射光线，标上箭头。

33.综合题中等

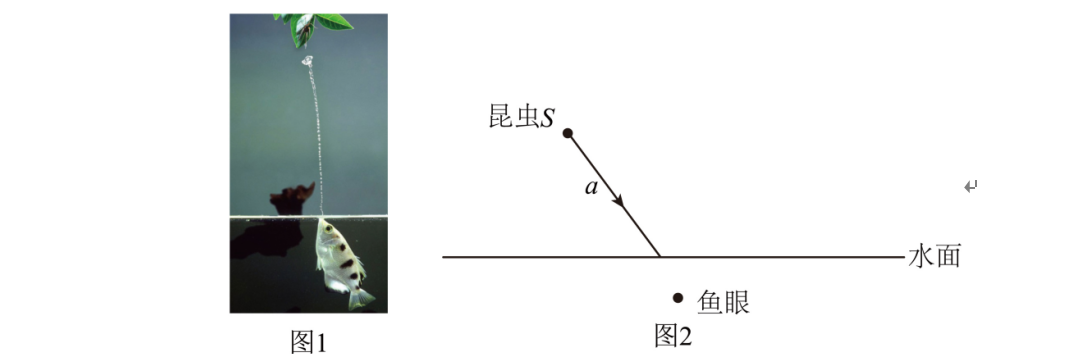

如图1，射水鱼射出水柱，击中水面上的昆虫来捕食。如图2经昆虫S的光线a向水面入射，折射光线进入鱼眼。

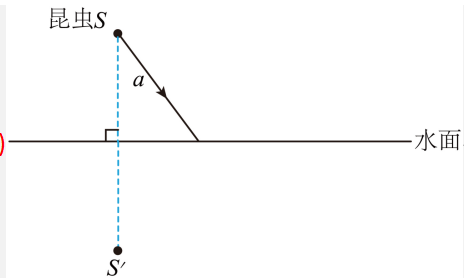

(1) 画出S在水中的像S'；

答案：如图

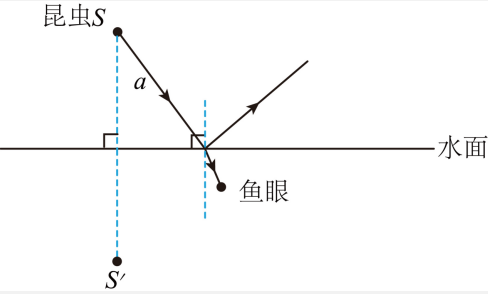

(2) 画出a的反射光线和折射光线；

答案：如图

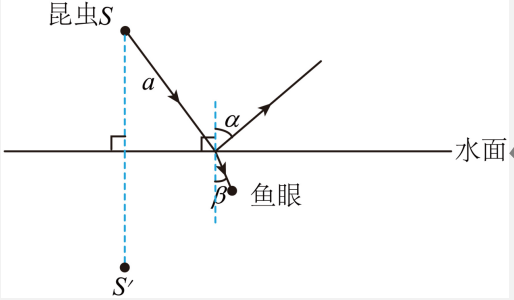

(3) 标示出反射角α和折射角β；

答案：如图

(4) 若鱼瞄准看见昆虫的下方射水才击中目标，则鱼看见的昆虫的比实际（选填“高”“低”）。

答案：高

答案：(1) 如图；(2) 如图；(3) 如图；(4) 高

34.画图题中等

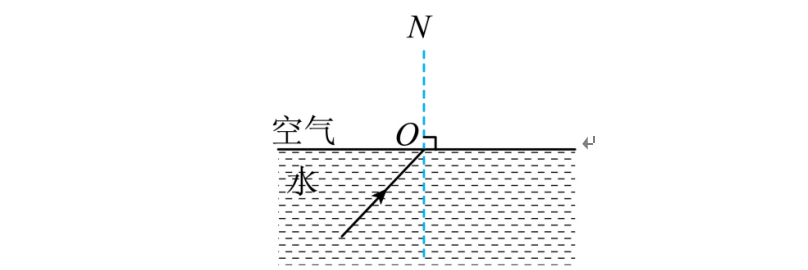

如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。

查看解析

光从水中斜射入空气时，在水面发生反射和折射；过O点做垂直于水面的法线，根据反射角等于入射角做出反射光线；根据折射角大于入射角，做出折射光线，如图：
