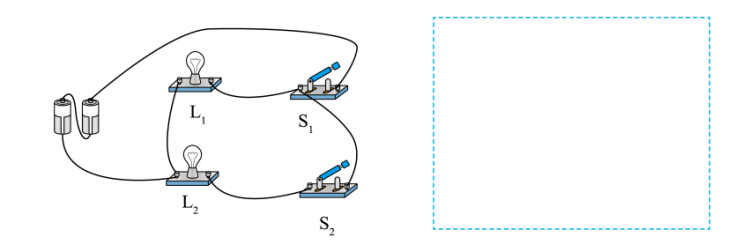

根据实物连接图，在虚线框内画出对应的电路图。

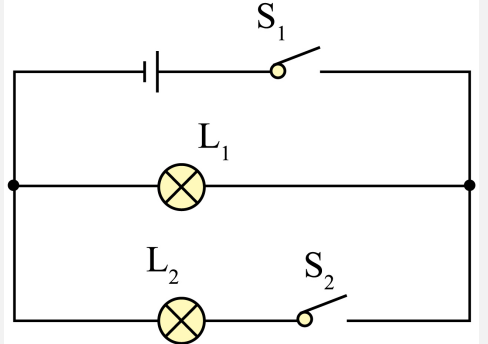

查看解析
第2节 电流和电路 · 练习题（共34题）

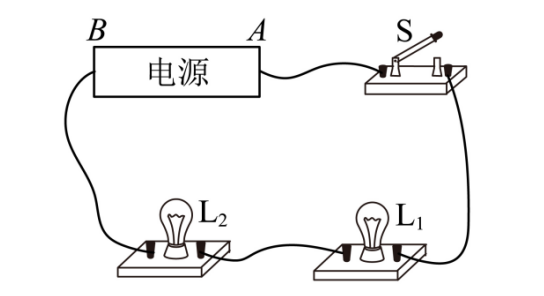

小明同学连接了如图电路图进行实验，请你帮他解决实验中遇到的问题：
(1) 连接完电路后闭合开关 S，灯泡 L1 和 L2 均发光，此时电路中的电流方向从 L1 到 L2， 则电源的正极在____（选填 “A” 或 “B”） 端；
答案：A
(2) 小明将开关 S 断开，然后把灯泡 L2 两端的接线柱用一根导线相连接，小明再次闭合开关 S，灯泡 L2 将____（选填 “发光” 或 “不发光”）；
答案：不发光
(3) 受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图中灯泡 L2 左端和灯泡 L1 的右端接线柱即可。根据所学知识，我们应该告诉小明____（选填 “能” 或 “不能”） 这样操作，具体的原因是____。
答案：不能；会造成电源短路
答案：(1) A；(2) 不发光；(3) 不能；会造成电源短路
查看解析
（1）电源外部电流从正极经用电器流向负极，已知电流从 L1 流向 L2，说明电流从电源 A 端流出，故电源正极是 A 端。
（2）导线接在 L2 两端，L2 被短路，无电流通过 L2，因此 L2 不发光。
（3）导线连接 L2 左端与 L1 右端时，电流不经过灯泡直接连通电源两极，造成电源短路，会烧坏电源，因此不能这样操作。

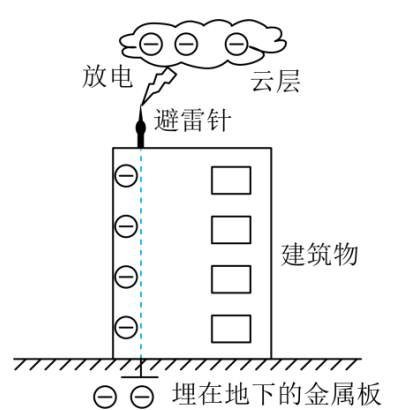

如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
答案：D
查看解析
AB．云层带负电是由于云层与空气摩擦而带电的，在摩擦的过程中云层得到电子而带负电，摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故AB错误；
CD．物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流的方向相反。放电时，负电荷从云层流向避雷针，电流方向是从避雷针流向云层，故C错误，D正确。
故选D。

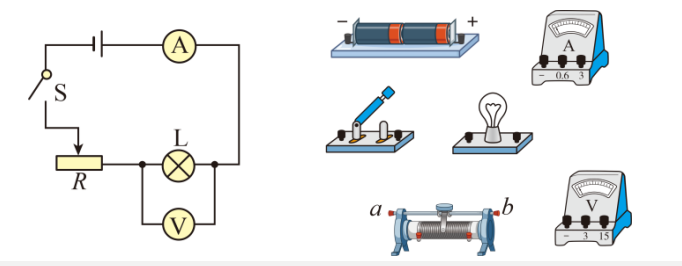

根据电路图，用笔画线代替导线连接实物图。
要求：①电压表量程用0~3V，电流表量程用0~0.6A；

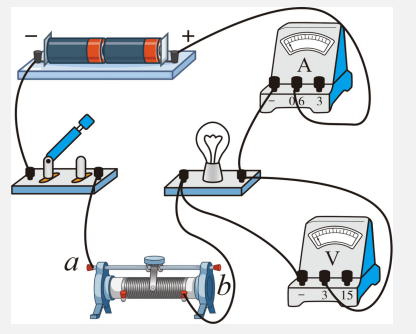

查看解析
