第4节 电流的测量 · 练习题（共34题）

家用冰箱的电流约为1A，人体的生物电流大约只有家用冰箱的千分之一，人体的生物电流大约是 $\frac{1}{{1000}} \times 1{\rm{A}} = 0.001{\rm{A}} = 1mA$ 故B符合题意，ACD不符合题意。 故选B。

[1] 给汽车蓄电池充电时，蓄电池消耗电能，相当于基本电路中的用电器。 [2] 各个充电桩能够独立工作、互不影响，属于并联接法。 [3] 单位换算： 32A=32×10⁶μA=3.2×10⁷μA

A．电冰箱正常工作的电流约为1A，家用空调正常工作时的电流接近5A，故A符合题意； B．家用节能灯正常工作时的电流约为0.1A左右，故B不符合题意； C．手电筒正常工作时的电流约为0.2A左右，故C不符合题意； D．计算器正常工作时的电流约为1×10-4A，故D不符合题意。 故选A。

[1]mA为电流单位，h为时间单位，则由Q=It可知，mAh为电荷量的单位。 [2]根据 $I = \frac{Q}{t}$ 可知，播放视频时电流为 \[I = \frac{Q}{t} = \frac{{4460{\rm{mAh}}}}{{{\rm{2h}}}} = 2230{\rm{mA}} = 2.23{\rm{A}}\]

（1）已知该充电宝的参数为20000mAh，则充电宝充满电后所储存的电荷量为 $Q = It = 20000 \times {10^{ - 3}}{\rm{A}} \times 3600{\rm{s}} = 72000{\rm{C}}$ （2）假如使用该充满电的充电宝对外放电，放电电流为1A，则可以持续对外放电的时间为 $t' = \frac{Q}{{I'}} = \frac{{72000{\rm{C}}}}{{1{\rm{A}}}} = 72000{\rm{s}} = 20{\rm{h}}$

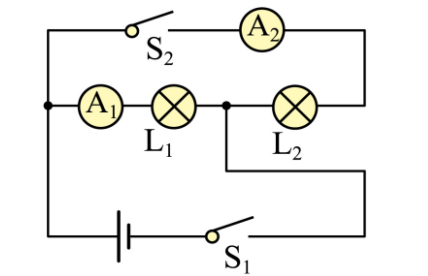

A．由电路图可知，只闭合 S₁ 时，只有电流表 A₁ 与 L₁ 接入电路，L₁ 发光、L₂ 断路不发光，A₁ 测量 L₁ 的电流，故 A 正确； BD．闭合 S₁、S₂ 时，L₁、L₂ 并联；A₁ 在 L₁ 支路测该支路电流，A₂ 在 L₂ 支路测该支路电流，两灯均可发光；题目未说明两灯泡规格相同，两支路电流不一定相等，故 BD 错误； C．只闭合 S₂ 时，干路开关 S₁ 断开，整个电路断路，L₁、L₂ 都不发光，故 C 错误； 故选 A。

由题图可知，电流表并联在灯泡 L₁ 两端，开关闭合后灯泡 L₁ 被短路，电路为 L₂ 的简单电路，电流表测量通过灯泡 L₂ 的电流；电流表示数为 0.4A，因此通过 L₂ 的电流就是 0.4A，B 符合题意，ACD 不符合题意。 故选 B。

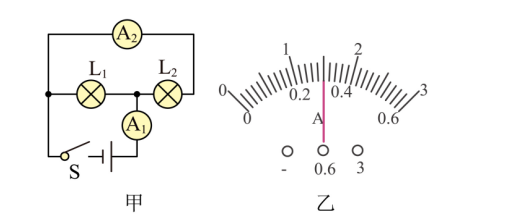

[1][2][3] 由电路图甲知，灯泡 L₁ 和 L₂ 并联，电流表 A₂ 测量灯泡 L₁ 的电流，电流表 A₁ 测量干路电流，所以电流表 A₁ 的示数比电流表 A₂ 的示数大；因为两电流表指针位置相同，所以它们的量程不同，电流表 A₁ 的量程是 0~3A，分度值为 0.1A，电流表示数 I_A1=1.2A；电流表 A₂ 的量程是 0~0.6A，分度值是 0.02A，电流表读数 I_A2=0.24A；灯泡 L₁ 的电流 I₁=I_A2=0.24A 根据并联电路的电流规律可知，灯泡 L₂ 的电流 I₂=I_A1-I_A2=1.2A-0.24A=0.96A

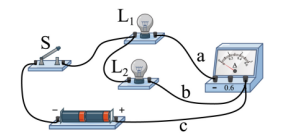

（1）图甲中电流表和灯泡 L₁ 在同一条支路上，因此测量的是灯泡 L₁ 的电流。 （2）如果要用电流表测通过 L₁ 和 L₂ 的总电流，电流表需要接入干路，电流先流经电流表再分流，因此把导线 b 的右端改接至电流表的 "－" 接线柱即可。

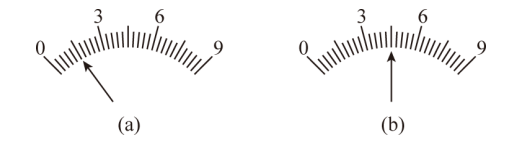

大量程的每一个大格是3A，每一个小格是0.3A，即分度值为0.3A，示数是1.5A；大小量程的电流表接入的是同一电路，测量值应该相同。b图中指针的位置是1.5A，则分度值为0.1A，所以，小量程为0~3A。故D符合题意，ABC不符合题意。 故选D。

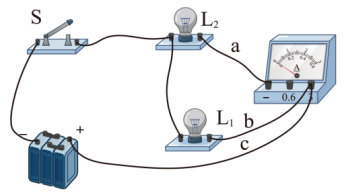

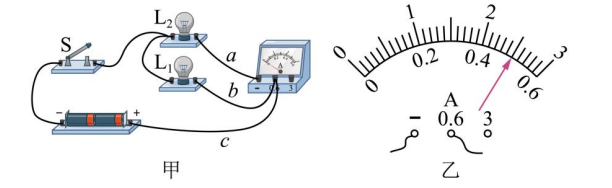

[1][2] 图甲中两个灯泡并联，电流表和灯泡 L₂ 串联，测量 L₂ 的电流；由图乙可知电流表选用 0~0.6A 量程，分度值 0.02A，读数为 0.5A，也就是该灯泡的电流为 0.5A。 [3] 若要电流表测量 L₁、L₂ 总电流，需将电流表接入干路，把导线 b 原本接电流表 0.6A 接线柱的一端改接到电流表负接线柱即可。

A．由图可知，两灯并联，电流表 A₁ 测干路电流，电流表 A₂ 测 L₂ 支路的电流，A 错误； BCD．电流表 A₂ 示数 0.5A，即 L₂ 的电流 I₂=0.5A；并联电路干路电流大于任意支路电流，因此 A₁ 需选用 0~3A 量程，读数为 1.5A，干路总电流 I=1.5A；根据并联电路电流规律： I₁=I-I₂=1.5A-0.5A=1A 因此 B、C 错误，D 正确。 故选 D。

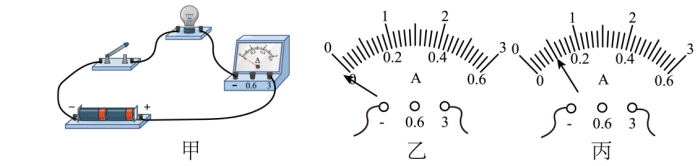

（1）[1]为了防止连接错误时导致电路损坏，连接电路时，开关应断开，在不能确定电流大小时，为防止损坏电流表，电流表应先用大量程试触。 [2]闭合开关前发现电流表的指针偏向0刻度的左边如图乙所示，即指针没有指向零刻度线，这是因为电流表没有调零。 （2）[1]如图丙电流表选用0~3A，分度值为0.1A，示数为0.5A。 [2]此时电流表指针偏转小于五分之一，即示数小于0.6A，说明量程选大了，应换用小量程，使测量结果更准确。

分析电路结构可知，闭合开关后灯泡 L₁ 与 L₂ 并联，电流表和灯泡 L₂ 串联，测量通过灯泡 L₂ 的电流，B 符合题意，ACD 不符合题意。 故选 B。

A．由图可知，电流表虽然与 L_1 串联，但电流表正负接线柱接反了，故 A 错误； B．该电路中电流表接在干路，测量干路电流，无法测量 L_1 的支路电流，故 B 错误； C．电流表和 L_1 并联，会把 L_1 短路，不能测量 L_1 的电流，故 C 错误； D．电流表和 L_1 串联，正负接线柱接线正确，可以测量通过 L_1 的电流，故 D 正确。 故选 D。

0~0.6A和0~3A两个量程的电流表，对应的量程之比为1∶5，故分度值之比为1∶5。实验中用了0~0.6A这一量程，在某一次测量中，实验者却读出了2.30A，可知是按大量程读数，则实际电流大小为 \[I = \frac{{{\rm{2}}{\rm{.30A}}}}{{\rm{5}}}{\rm{ = 0}}{\rm{.46A}}\] 故ACD不符合题意，B符合题意。 故选B。

A．只闭合 S₃ 时，L₁、L₂ 串联且都发光，电流表 A₁、A₂ 测量串联电路的电流，依据串联电路电流规律，两表示数相等，A 正确，不符合题意； B．闭合 S₁、S₂ 时，L₁、L₂ 并联且都发光，电流表 A₁ 测量 L₁ 的支路电流、有示数，电流表 A₂ 所在支路断路、无示数，B 正确，不符合题意； C．闭合 S₁、S₃ 时，L₁ 和电流表 A₁ 接入电路，电流表 A₂ 被短路，只有 L₁ 发光，A₁ 有示数、A₂ 无示数，C 错误，符合题意； D．只闭合 S₁ 时，L₁ 和电流表 A₁ 接入通路，L₂、A₂ 所在支路断路，因此 L₁ 发光、L₂ 不发光，A₁ 测 L₁ 的电流，A₂ 无示数，D 正确，不符合题意。 故选 C。

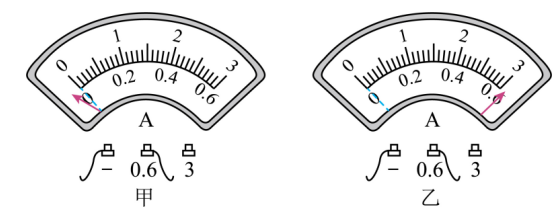

电流表应让电流从正接线柱流入，负接线柱流出，甲图中指针反偏，表明正负接线柱接反了，乙图中电流大于0.6A，应接入0~3A量程，即乙表选接的量程太小，故A符合题意，BCD不符合题意。 故选A。

A．灯 L_1 与 L_2 并联，电流表接在干路，测量干路电流，故 A 不符合题意； B．灯 L_1 与 L_2 并联，电流表和 L_1 串联，测量通过 L_1 的电流，故 B 符合题意； C．灯 L_1 与 L_2 并联，和 L_2 串联的电流表正负接线柱接反，另有电流表测干路电流，故 C 不符合题意； D．灯 L_1 与 L_2 并联，电流表和 L_1 串联，但正负接线柱接反，故 D 不符合题意。 故选 B。

A．使用电流表时，应确保电流从正接线柱流入，从负接线柱流出。如果电流方向相反，电流表的指针会反向偏转，可能损坏电流表或无法正确读数。故A错误； B．电流表在电路中应串联使用，以便测量流过该电路的电流。故B正确； C．电流表的内阻很小，如果直接接在电源两极上，会导致电流过大，可能损坏电流表或电源。因此，电流表不能直接接在电源两极上。故C错误； D．电流表指针偏转角度过小通常是因为所选量程过大或电路中的电流过小。如果电流表正负接线柱接反了，指针会反向偏转，而不是偏转角度过小。故D错误。 故选B。

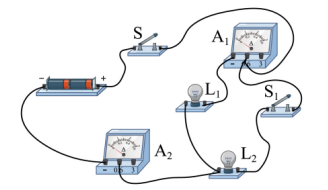

由实物电路可得，开关 S、S₁ 闭合后，灯 L₁、L₂ 并联；开关 S 位于干路，控制整个电路；电流表 A₁、开关 S₁、灯 L₂ 处于同一条支路，A₁ 测量 L₂ 的支路电流；电流表 A₂ 接在干路，测量干路总电流。 故选 D。

[1][2]当甲处为电流表，乙处为电源时，L₁ 和L₂ 并列连接，电路中有两条路径，小灯泡 L₁ 和L₂ 并联。若甲是电源，乙为电流表，会造成 L₂短路。

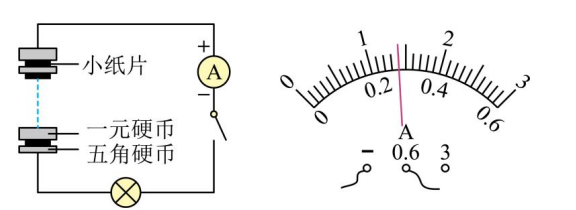

[1]由电流表图可知，电流表选择小量程，分度值为0.02A，示数为0.28A。 [2]闭合开关，电流表正常工作，说明电流从电流表的“+”接线柱流入、从“-”接线柱流出，所以它的“+”接 线柱肯定与电源正极相连接，则伏打电堆中的一元硬币为正极。 [3]由题意可知，伏打电堆消耗化学能，产生电能，所以是将化学能转化为电能。

[1] 分析电路可知电路为并联，电流表和灯泡 L₂ 处于同一条支路，因此电流表测量 L₂ 的电流。 [2] 电流表 0~3A 量程读数是同刻度下 0~0.6A 量程读数的 5 倍，因此实际电流： \(I=\frac{0.9\mathrm{A}}{5}=0.18\mathrm{A}\)

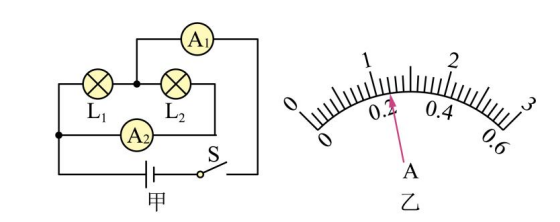

两灯泡并联，A₂ 测量灯泡 L₂ 的支路电流，A₁ 测量干路电流；并联电路干路电流大于支路电流，指针位置相同时，A₂ 选用 0~0.6A 小量程，分度值 0.02A，读数 0.24A；A₁ 选用 0~3A 大量程，分度值 0.1A，读数 1.2A，因此通过 L₂ 的电流为 0.24A。

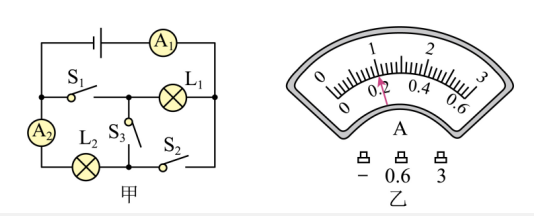

[1] S₂ 断开、S₁ 和 S₃ 闭合时，L₂ 被短路，只有 L₁ 接入电路发光。 [2][3] S₁、S₂ 闭合、S₃ 断开时，L₁、L₂ 并联；A₁ 测干路总电流\(I=0.5\mathrm{A}\)，A₂ 测 L₂ 支路电流，支路电流小于干路电流，故 A₂ 选用\(0\sim0.6\mathrm{A}\)量程，读数\(I₂=0.2\mathrm{A}\)；根据并联电路电流规律： \(I₁=I-I₂=0.5\mathrm{A}-0.2\mathrm{A}=0.3\mathrm{A}\)

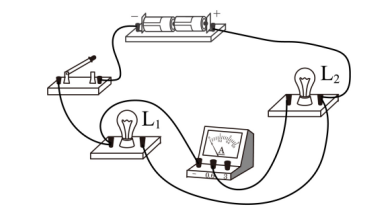

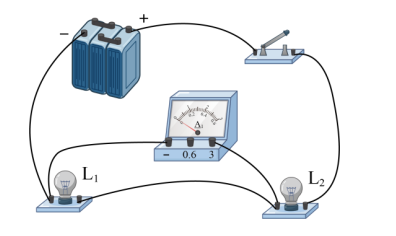

由电路可知，电流从电源正极流出后分为两条支路分别流经两个灯泡，因此 L₁、L₂ 为并联；电流表与 L₂ 串联在同一条支路，测量 L₂ 的支路电流。

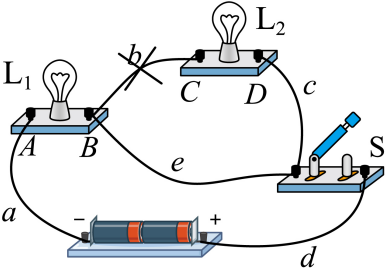

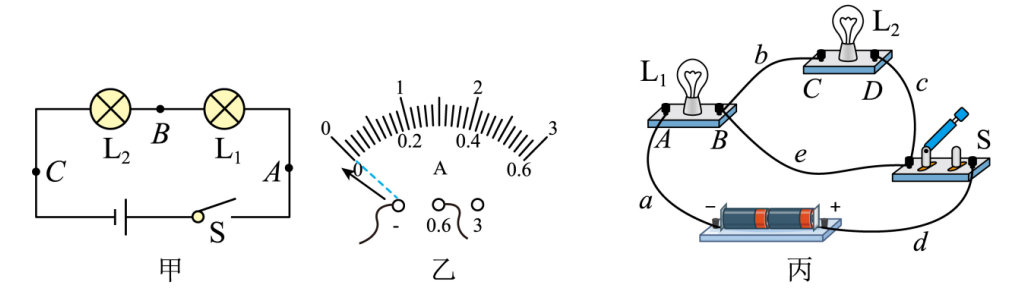

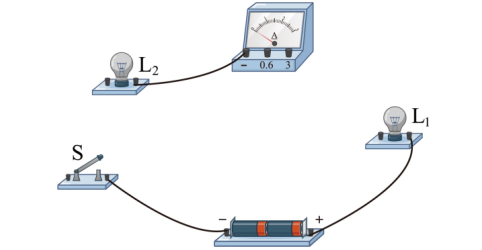

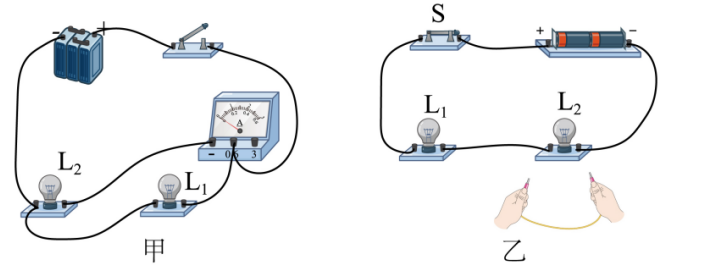

（1）电流表指针反向偏转，成因是电流表正负接线柱接反，电流从负接线柱流入、正接线柱流出；串联电路各处电流相等，因此猜想一不成立。 （2）验证灯泡亮度和灯泡距离电源正极远近的关系，需要交换两个灯泡的电路位置；拆装电路时开关必须断开，保障电路安全；调换位置后亮度关系不变，证明灯泡亮度和距离电源正极远近无关，猜想二错误。 （3）新增导线将 L₂ 短路，电流只会经过 L₁，所以 L₁ 发光、L₂ 被短路不发光。 （4）导线 b 是造成 L₂ 短路的导线，将导线 b 原有连接位置打叉，把该导线两端改接到 A、C 两点，两个灯泡就构成并联电路。

（1）电路连接操作时，开关必须断开，避免接线失误造成元件损坏；甲图两灯并联，电流表串联在 L₂ 所在支路，测量 L₂ 的电流。 （2）导线直接接电源两极会形成电源短路，电流不经过用电器直接从电源正极流回负极，会烧毁电源，存在安全隐患，因此该操作错误。
