第十九章 生活用电 · 练习题（共87题）

由于家庭电路的连接方式是并联，接入电路中的用电器增加后，每个用电器两端的电压和通过的电流不变，而由于并联电路中干路电流等于各支路电流之和，则干路的总电流即通过插座的电流增大，由R=U/I可知，干路的总电阻减小；因为电压不变，电流变大，由P=UI可知，电路的总功率变大，故A符合题意，BCD不符合题意。 故选A。

[1]常见电压中，对人体安全电压是不高于36V。 [2]家庭电路中造成电线燃烧的原因是电路中总电流过大，而总电流过大的原因有两个，一个是发生短路，另一个是总功率过大，即同时工作的用电器过多，乙图中金属丝和灯泡并联，表示发生短路；甲图同时工作的用电器过多，表示总功率过大。

在电流过大时保险丝熔断，家庭电路中电流过大有两个原因，一是发生了短路，二是正在使用的用电器总功率过大。故B符合题意，ACD不符合题意。 故选B。

[1]“超负荷”是由于用电器的总功率过大，导线上的电流超过允许的最大电流值就是超负荷。 [2]由于家庭使用空调、电暖扇等用电设备取暖，所以，导致电路火灾的原因是用电器的总功率过大。

由电能表上的参数可得，电路中允许接的用电器的最大电功率为P=UI=220V×60A=13200W 将一个60W台灯的插头插进插座时，家中使用的用电器的总功率为P实=100W+2×40W+20W=200W 这些用电器的总功率远小于电能表的最大功率。空气开关跳闸的原因有两个：用电器总功率过大和发生短路。因为总功率没有过大，故空气开关跳闸不是因为总功率过大，而是由于短路引起。所以将台灯的插头插进插座时，台灯不亮，空气开关跳闸是因为台灯插头处短路，故ABC不符合题意，故D符合题意。 故选D。

电热水壶是金属外壳用电器，三脚插头标 E 的导线与金属外壳相连，接地可以防止漏电发生触电事故。家庭电路电压 220V，根据欧姆定律 R=U/I=220V÷4A=55Ω。水溅入插座，会造成电路短路，电流过大，空气开关跳闸。

A．开关中的两个线头相碰，使电路形成通路，用电器工作，不会导致保险丝熔断，故A不符合题意； B．插头中的两个线头相碰，用电器会发生短路，电路中的电流过大，会导致保险丝熔断，故B符合题意； C．电路中出现断路，不会导致电路中电流过大，不会导致保险丝熔断，故C不符合题意； D．户外输电线绝缘皮损坏可能造成户外线短路，不会烧毁家庭电路中的保险丝，故D不符合题意。 故选B。

由图可知，电路有两个回路，吹风机与电热丝是并联。闭合 S₁，吹风机支路接通，电热丝不工作，吹出冷风。空气开关跳闸说明电路电流过大，插头处短路会造成电流过大；断路不会引起跳闸。

A．采用高压输电，在输出功率不变的情况下，电流很小，由 Q=I²Rt 知，损耗的能量减少，故 A 正确，不符合题意； B．变压器就是利用电磁感应原理，改变线圈匝数，来升高或者降低电压，故 B 正确，不符合题意； C．高压触电常见两种类型，高压电弧触电和跨步电压触电，故 C 正确，不符合题意； D．小鸟停在高压线上并不会触电，因为两只脚之间的电压很小，不会造成伤害，故 D 错误，符合题意。故选 D。 今天 08:49 高压触电的两种类型有什么区别？ 如何避免跨步电压触电？ 电磁感应的原理是什么？

甲图中，人站在干燥椅子上，单手和火线接触，没有和大地形成通路，不会造成触电事故；乙图中人站在地面上，单手和火线接触，与大地形成通路，会造成触电事故。

A．电动车绝对不可以上楼，电动车上楼容易引起火灾等安全隐患，故A错误； B．电动车充电器绝缘皮破损后，继续使用容易发生触电事故，故B错误； C．电动车充电器长时间不拔，充电器会发热，容易引发火灾，故C错误； D．电动车充电桩着火时，应立即切断电源，防止火势蔓延，故D正确。 故选D。

①电路起火，若用水扑灭，因为通常的水是导体，可能发生触电危险。故①错误，符合题意；②检修电路时，为防止触电及保护电路，应先切断电源，故②正确，不符合题意；③发现有人触电，直接用手将其拉开，施救者也会触电，故③错误，符合题意；④边给手机充电边打电话，可能引起手机过热，损坏手机零件，还可能因发生漏电而引发触电事故。故④错误，符合题意。 故选①③④。

A．为防止触电，更换灯泡和维修电器时应先切断电源，故A不符合题意； B．用正在充电的电热水袋取暖，容易发生触电，不符合安全用电原则，故B不符合题意； C．生活中的水是导体，工作中的用电器发生火灾时，用水扑灭会造成漏电，发生危险，因此电路着火不用水扑灭，故C符合题意； D．水是导体，用湿抹布擦拭工作中的台灯，容易发生触电，故D不符合题意。 故选C。

[1][2]高大的建筑物容易被雷击，通常安装避雷针以防止雷击，避雷针能将雷电通过导线引入大地，防止对建筑物造成损坏。

A．有人触电时，应该立即切断电源，不能直接用手拉触电者，直接用手拉触电者会导致施救者触电，故A不符合题意； B．将电动车推入高层住宅进行充电，充电易引发火灾，存在安全隐患，故B不符合题意； C．边给手机充电，边用手机打电话，可能因过热或短路引发危险，故C不符合题意； D．使用测电笔辨别火线和零线时，手要按住笔尾金属体，不能接触笔尖金属体，否则容易发生触电事故，故D符合题意。 故选D。

A．自来水是导体，用沾有大量自来水的手直接触摸未绝缘处理电线，会发生触电事故，故A不符合题意； B．建筑物一般都装有避雷针，故在大雨天临时前往便利店的屋檐下短暂躲雨，不会遭雷击，故B符合题意； C．在无法分辨积水较多路面情况时赤脚前行容易踩到积水，若路面接触裸露的电线，还可能会引发触电事故，故C不符合题意； D．看见某处电线旁有人倒地直接徒手直接接触施救容易引发触电事故，应先切断电源再施救，故D不符合题意。 故选B。

A．根据安全用电原则，家庭电路中控制用电器的开关，接在火线与用电器之间，故A不符合题意； B．家庭电路中的空气开关跳闸，原因有两个，短路或总功率过大，应排查问题并解决后再闭合开关，故B不符合题意； C．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，不能接触笔尖金属体，故C不符合题意； D．移动或更换电器前，为防止触电，应先断开开关，故D符合题意。 故选D。

A．使用充电桩给汽车充电时，汽车相当于用电器，消耗电能，故A正确，不符合题意； B．电车行驶时，电池中的化学能先转化成电能，电能再转化成机械能，故B错误，符合题意； C．图乙中的一排充电桩之间是并联的，独立工作，互不影响，故C正确，不符合题意； D．根据安全用电原则，安装充电桩时，为了避免由于电流过大而发生的火灾与触电事故的发生，需要同时安装空气开关和漏电保护器，故D正确，不符合题意。 故选B。

A．水蒸气烫伤比沸水烫伤更严重，是由于水蒸气先液化为水的过程，也需要放热，故A错误； B．高速行驶的大卡车不容易停下来，是因为火车的惯性大，但惯性的大小与速度的大小无关，故B错误； C．盛满水的矿泉水瓶符合中间厚、边缘薄的特点，因此盛满水的矿泉水瓶相当于凸透镜，对光线有会聚作用，这是光的折射现象，可以将射来的太阳光会聚在一点上，会聚点的温度比较高，可能会引起火灾，故C错误； D．洗衣机有金属外壳，接地线时，外壳是接地的，可以有效防止漏电导致的触电事故，故D正确。 故选D。

A．接入该电路的用电器总功率最大为 P=UI=220V×20A=4400W，故 A 错误； B．若将试电笔插入两孔插座左边的甲孔中，氖管发光，接零线发光，则可能是进户零线断路，故 B 正确； C．控制灯泡的开关和灯泡的位置不可以互换，若互换，断开开关后，人接触到电灯可能有触电风险，故 C 错误； D．用户保险熔断可能原因是家庭电路中使用的用电器过多，总功率过大引起的，也可能的原因是短路，导致干路电流过大，保险丝熔断，故 D 错误。故选 B。

A．更换灯泡时应断开电源开关，否则易触电，故A错误； B．湿手拨插头，水是导体，易触电，故B错误； C．使用试电笔时手接触笔尾金属体，才能形成通路辨别火线，故C正确； D．多个大功率用电器同时用一个插线板，易导致电流过大引发火灾，故D错误。 故选C。

A．电灯的开关应该接在电灯和火线之间，关灯时可以断开与火线的连接，如果开关接在了零线上时，即使开关断开，电灯仍带电，易发生触电事故，故A不符合题意； B．因为大树和人体都是电的良导体，在大树下避雨，雷电电流通过树干就会传下来，通过大树传向人体，而造成雷电灾害，故B不符合题意； C．在使用试电笔时，笔尖接触导线，手接触笔尾金属体，当试电笔的氖管发光时，说明试电笔接触的是火线，故C符合题意； D．多个大功率用电器不可以同时在一个插线板上使用，以防止电流过大导致线路发热失火，故D不符合题意。 故选C。

A．充电桩给汽车充电时，消耗电能，是电能转化为电池的化学能，故A正确； B．接地和漏电保护器作用不同，接地后也需安装漏电保护器，故B错误； C．生活用水是导体，用消防栓里的水直接灭火可能发生触电事故；万一有充电桩起火，应先断开电源再施救，故C错误； D．电线发热是电流的热效应，用焦耳定律解释，不是欧姆定律，故D错误。 故选A。

高压输电铁塔最上方两条导线作用是避雷，导线和铁塔相连，把雷电电流导入大地，保护输电线。输出功率一定时，电压越高，输电电流越小；输电线电阻不变，根据 Q=I²Rt，电流越小，产生的电热越少，减少输电线上电能损耗。 高压输电的电压一般是多少？ 除了高压输电，还有哪些输电方式？ 电磁感应的原理是什么？

[1]空气开关“跳闸”是因为电路中电流过大，电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路，检查发现电路中并无短路，则跳闸的原因可能是电路中总功率过大。 [2]试电笔检测电能表火线时，氖管会发光，因为即使空气开关跳闸，火线仍连接电源，具备电压。因此，跳闸原因是过载，试电笔氖管会发光。

[1]如图甲所示，同时使用的用电器过多，导致电路中用电器的总功率过大，干路电流过大，使保险丝因电流过大而熔断。 [2]图乙中，灯泡两端被金属线连接，电路中出现短路现象，从而导致保险丝因电流过大而熔断。 [3]当电流过大时，因为电流的热效应，会产生大量热量从而使保险丝熔断。

[1]给电瓶车充电过程中消耗电能，转化为电池的化学能。 [2][3][4]物质由气态变为液态的过程叫做液化，夜晚气温下降，空气中的水蒸气液化成小水珠附着在插座内部，含杂质的液态水是导体，插座进水后就会造成短路；家庭电路中，如果人体接触火线破损处与大地形成回路就会发生触电事故，若只接触零线不会发生触电，因此悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线绝缘皮破损处会导致触电事故。

电能表最后一位是小数位，上月底示数 262.6kW・h，本月底示数 362.6kW・h。本月消耗电能 W=362.6kW・h‑262.6kW・h=100kW・h。电能表参数 600r/(kW・h)，转盘转数：100×600=60000=6×10⁴圈。多个大功率用电器同时工作，总功率过大，造成电路总电流过大，空气开关跳闸。

A．靠近高压带电体也可能造成触电事故，故A不符合题意； B．使用湿抹布擦拭正在发光的白炽灯泡容易造成触电事故，故B不符合题意； C．电冰箱、电热水器若漏电可能造成触电事故，电冰箱、电热水器的金属外壳需要接地，故C不符合题意； D．更换灯泡、搬动电器前应该断开电源开关，防止触电，故D符合题意。 故选D。

A．出门时要拔掉电热毯的插头，如果不拔掉插头，时间过长产生的热量较多，可能会发生火灾，故A正确，不符合题意； B．生活用水是导体，电热水壶如果紧靠插线板烧水，溅出的水可能会导致插线板短路，造成电路中的电流过大，空气开关跳闸，故B正确，不符合题意； C．更换灯泡时，先切断电源，再更换灯泡，否则容易发生触电事故，故C正确，不符合题意； D．私拉电线给电瓶车充电，容易因为接线问题发生触电，可能会发生短路，引起火灾，故D错误，符合题意。 故选D。

小明写作业时，书桌上发光的台灯突然冒烟着火，为了防止出现触电现象，应先切断电源，再灭火，故ABC不符合题意，D符合题意。 故选D。

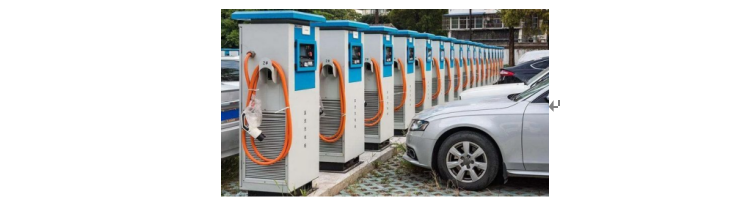

[1]并联电路中各个用电器之间互不影响，图中汽车充电桩在使用时它们之间互不影响，说明它们之间是并联的。 [2]在给新能源汽车充电时，汽车的电池消耗电能，所以相当于电路中的用电器。 [3]充电桩外壳常采用铝合金材料，铝合金是导体，为防止漏电造成触电事故，安装时外壳需连接地线，从而保证人员和设备的安全。 [4]若充电桩起火，不能用水扑灭，因为生活用水是导体，可能会引发触电事故，应该使用干粉灭火器等专用灭火设备。

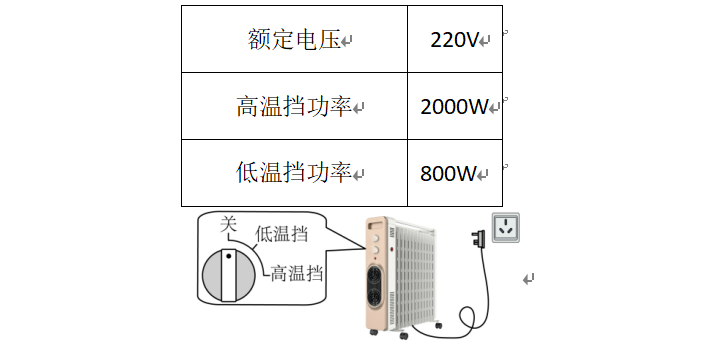

（1）三脚插头较长脚把电暖器金属外壳和家庭电路的地线相连，漏电时把电流导入大地，防止人触电。电暖器放热，空气吸热升温，是通过热传递改变空气内能。 （2）高温挡电流：I 高 = P 高 / U=2000W/220V≈9.1A，9.1A＜10A，所以插座可以满足电暖器正常使用。 （3）消耗电能 W=W 高 + W 低 = P 高 t 高 + P 低 t 低 = 2kW×2h+0.8kW×4h=7.2kW・h。 （4）多个大功率用电器同时工作，电路总功率大，根据 I=P/U，干路总电流大；依据焦耳定律 Q=I²Rt，干路导线电阻一定，电流大，相同时间产生热量多，导线温度过高，容易引发火灾。

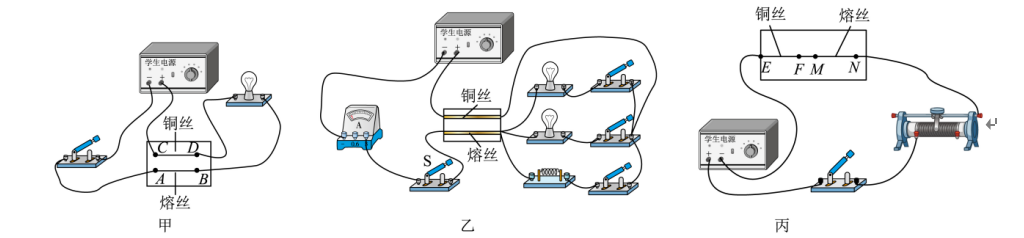

①甲图，若想验证熔丝熔断的原因是短路，应将熔丝接入电路，即在B点和D点接一根导线，再闭合开关，故①错误； ②乙图，若想验证熔丝熔断的原因是“超负荷运行”，应依次闭合开关，使电路中工作的用电器增加，总功率增大，故②正确； ③家庭电路是并联的，对比乙、丙实验，乙实验更好的模拟出了家庭电路“超负荷运行”的现象，故③正确； ④熔丝通常选择熔点低，电阻大的合金丝，三次实验中，都会出现熔丝熔断，而铜丝不会熔断，则三次实验都说明不能用铜丝代替熔丝，故④正确，综合上述分析，①错误，②③④正确，故D正确，ABC错误。 故选D。

[1]家庭电路的电压是220V。 [2][3]接入空调后，电路中的总功率过大，由P=UI可知，导致电路中的电流过大，所以家里的空气开关就会自动断开。

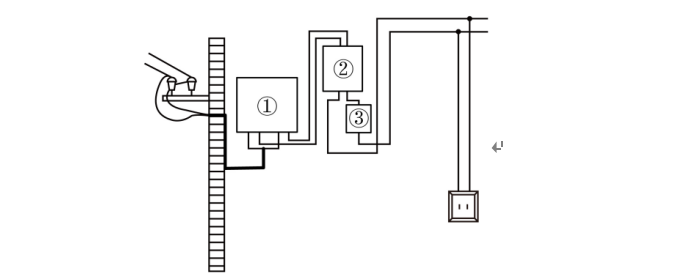

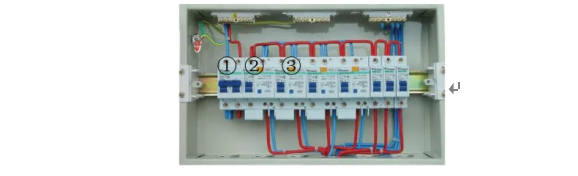

A．若①自动断开，是由于电路中的总电流过大，可能是电路出现了短路，也可能是用电器的总功率过大，故A错误； B．若只有②自动断开，即控制照明灯的开关自动断开，可能是照明灯短路，也可能是照明灯总功率过大，故B错误； C．若只有③自动断开，即控制插座的开关自动断开，可能是插座中接入用电器的总电功率过大，故C正确； D．家中空气开关跳闸断开后，应该排除故障后再将其闭合，不需要更换该空气开关，故D错误。 故选C。

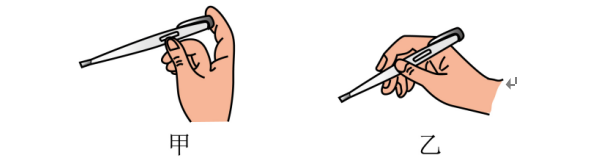

保险丝电阻较大，根据焦耳定律 Q=I²Rt，电流过大时产生热量多，且熔点较低，温度升高就熔断，保护电路。三脚插头接地脚和用电器金属外壳相连，外壳带电时，电流经地线导入大地，避免触电。使用测电笔，手要接触笔尾金属体，不能接触笔尖，甲操作正确，乙错误。

先闭合，再断开，灯泡正常发光，用测电笔分别测开关的两个接线柱，发现一个接线柱氖管发光，这说明该接线柱与火线相连，另一个接线柱氖管不发光，说明该接线柱与零线相连，无法判断开关是接在零线上还是火线上，闭合开关，如果开关接在零线上，用测电笔分别检测开关的两个接线柱，相当于用测电笔检测零线，所以氖管不发光。 故选C。

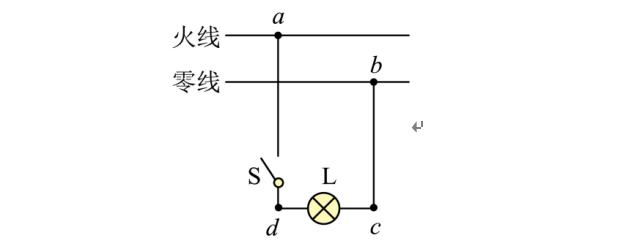

如图所示家庭电路中，当开关S闭合后，灯泡L发光，用测电笔测试c点时，因为此时c点和b点接触的都是零线，故氖管不会发光。

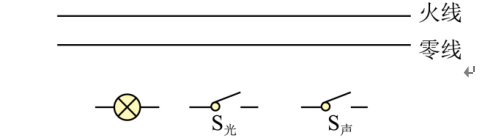

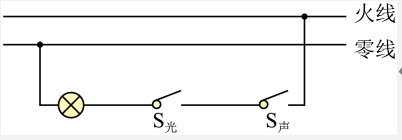

由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡，则具体的接法如图所示：

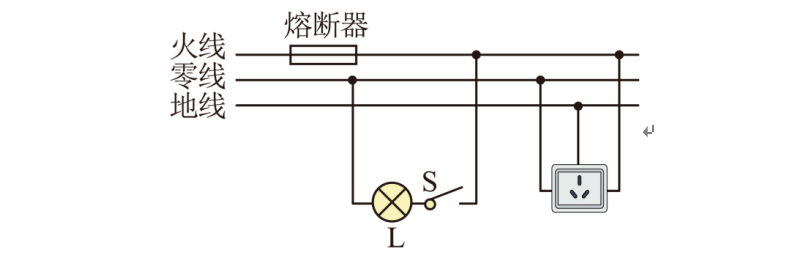

A．若将开关和灯泡位置互换，断开开关，灯泡仍然和火线相连，则容易使人触电，不符合安全用电原则，A说法错误，故A符合题意； B．当用电器的总功率过大或发生短路时，电路中的电流过大，保险丝会熔断，B说法正确，故B不符合题意； C．带有金属外壳的用电器使用时必须接地，电冰箱接入三孔插座能使电冰箱金属外壳接地，C说法正确；故C不符合题意； D．若进户零线断路，电路其他部分正常，闭合开关S，用试电笔检测插座的左孔，由于左孔通过灯泡与火线接通，所以氖管也会发光，D说法正确，故D不符合题意； 故选A。

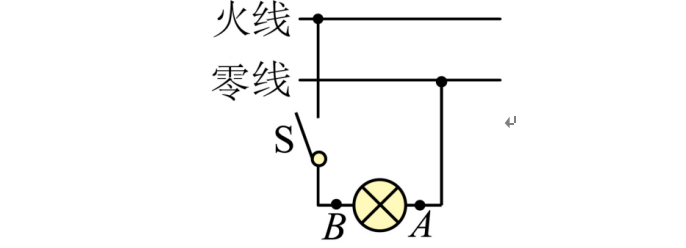

[1]闭合开关S，电灯发光，用试电笔接触A点，A点与零线相连，氖管不发光。 [2]断开开关，B处和零线相连，站在地面上的人用手接触电路中的B点，相当于接触零线，因此不会发生触电事故。

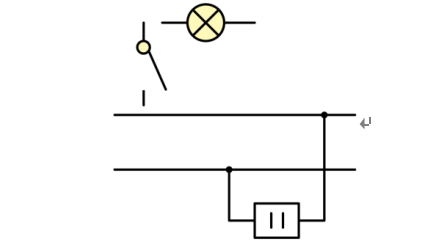

根据两孔插座的连接可知，下面的线为零线，上面的线为火线；根据开关要控制火线，将开关接在火线与灯之间，灯的另一端直接与零线相连

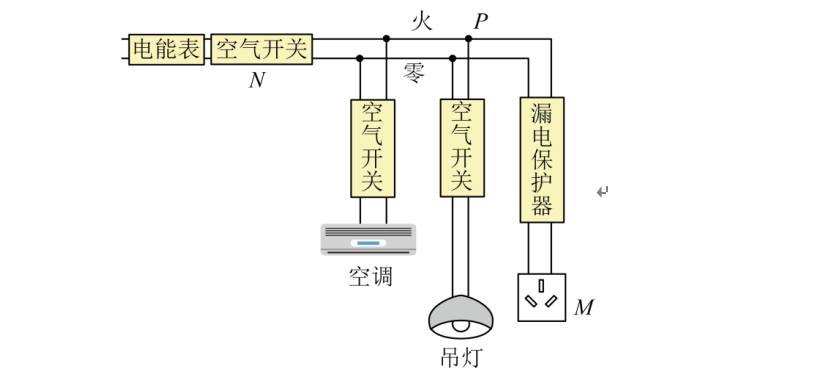

A．开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故A错误； B．吊灯正常发光时，说明吊灯所处的电路通路，用试电笔接触P处，即试电笔与火线相连，氖管会发光，故B错误； C．当空气开关跳闸时，可能是电路总功率过大，也可能是电路出现了短路，故C错误； D．图示中，三孔插座的M孔与火线相连，手指接触M孔时，有电流通过人体，则漏电保护器会切断电流，保护人身安全，故D正确。 故选D。

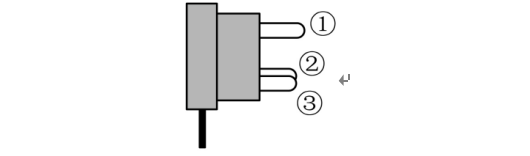

[1]插座的接法是“左零右火中接地”，插头的插脚①较长，插脚①是接地线，目的是将插头插入插座时，插脚①先接通电路，而插脚②、③后接通电路，可确保电热水壶的金属外壳先接触地线，避免触电事故。 [2]保险丝的作用是当电路中电流过大时，自动切断电路，起到保护电路的作用；而漏电保护器是在用电器发生漏电故障或人因操作失误而触电时，实施保护的设备；新建的楼房里，如果发生触电情况，漏电保护器会立即切断电路以保护人员安全。

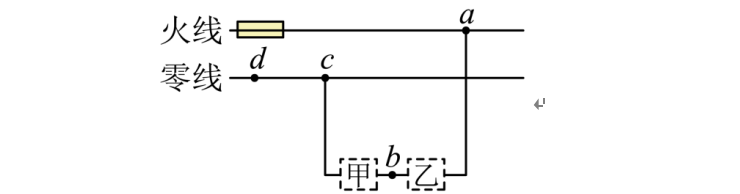

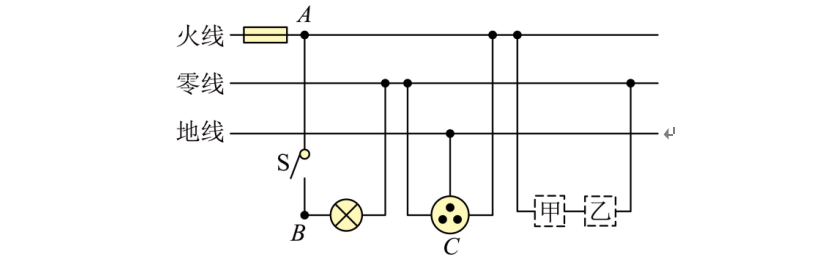

A．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A正确； B．断开开关时，站在地上的人接触A点时，接触了火线，会触电，故B错误； C．保险丝是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和保险丝作用不相同，在电路中要同时安装，故C错误； D．若在图中甲、乙两处分别装上电灯或开关，开关与火线连接，故甲处应装开关，乙处应装电灯，故D错误。 故选A。

[1]为了用电安全，用电器的开关必须接在火线上，断开开关时，能切断火线，此时接触用电器不会发生触电事故。 [2]用电器的金属外壳必须接地，即使人接触漏电的用电器，人也会被接地的导线短路，不会发生触电事故。 [3]在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现用电器漏电或人触电的事故，为防止触电事故的发生，在连接各用户的总开关上应安装漏电保护器。

家庭电路从进户线开始，依次是电能表、总开关、保险装置、插座、开关和用电器等元件组成。故D正确，ABC错误。 故选D。

[1]从用电安全考虑，控制电灯的开关要接在火线和电灯之间，当断开开关时，火线将被断开，人这时更换灯泡不会有触电危险。 [2]火线能使试电笔发光，零线不能使试电笔发光，依题意试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电笔的氖管不发光，说明a、b、c三点都可看作在火线上，d点在零线上，由图分析可知，当cd之间断路时，a、b、c三点都可看作在火线上，d点在零线上。
