第2节 家庭电路的基本组成 · 练习题（共39题）

①甲图，若想验证熔丝熔断的原因是短路，应将熔丝接入电路，即在B点和D点接一根导线，再闭合开关，故①错误； ②乙图，若想验证熔丝熔断的原因是“超负荷运行”，应依次闭合开关，使电路中工作的用电器增加，总功率增大，故②正确； ③家庭电路是并联的，对比乙、丙实验，乙实验更好的模拟出了家庭电路“超负荷运行”的现象，故③正确； ④熔丝通常选择熔点低，电阻大的合金丝，三次实验中，都会出现熔丝熔断，而铜丝不会熔断，则三次实验都说明不能用铜丝代替熔丝，故④正确，综合上述分析，①错误，②③④正确，故D正确，ABC错误。 故选D。

[1]家庭电路的电压是220V。 [2][3]接入空调后，电路中的总功率过大，由P=UI可知，导致电路中的电流过大，所以家里的空气开关就会自动断开。

A．若①自动断开，是由于电路中的总电流过大，可能是电路出现了短路，也可能是用电器的总功率过大，故A错误； B．若只有②自动断开，即控制照明灯的开关自动断开，可能是照明灯短路，也可能是照明灯总功率过大，故B错误； C．若只有③自动断开，即控制插座的开关自动断开，可能是插座中接入用电器的总电功率过大，故C正确； D．家中空气开关跳闸断开后，应该排除故障后再将其闭合，不需要更换该空气开关，故D错误。 故选C。

保险丝电阻较大，根据焦耳定律 Q=I²Rt，电流过大时产生热量多，且熔点较低，温度升高就熔断，保护电路。三脚插头接地脚和用电器金属外壳相连，外壳带电时，电流经地线导入大地，避免触电。使用测电笔，手要接触笔尾金属体，不能接触笔尖，甲操作正确，乙错误。

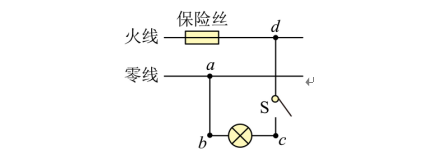

先闭合，再断开，灯泡正常发光，用测电笔分别测开关的两个接线柱，发现一个接线柱氖管发光，这说明该接线柱与火线相连，另一个接线柱氖管不发光，说明该接线柱与零线相连，无法判断开关是接在零线上还是火线上，闭合开关，如果开关接在零线上，用测电笔分别检测开关的两个接线柱，相当于用测电笔检测零线，所以氖管不发光。 故选C。

如图所示家庭电路中，当开关S闭合后，灯泡L发光，用测电笔测试c点时，因为此时c点和b点接触的都是零线，故氖管不会发光。

由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡，则具体的接法如图所示：

A．若将开关和灯泡位置互换，断开开关，灯泡仍然和火线相连，则容易使人触电，不符合安全用电原则，A说法错误，故A符合题意； B．当用电器的总功率过大或发生短路时，电路中的电流过大，保险丝会熔断，B说法正确，故B不符合题意； C．带有金属外壳的用电器使用时必须接地，电冰箱接入三孔插座能使电冰箱金属外壳接地，C说法正确；故C不符合题意； D．若进户零线断路，电路其他部分正常，闭合开关S，用试电笔检测插座的左孔，由于左孔通过灯泡与火线接通，所以氖管也会发光，D说法正确，故D不符合题意； 故选A。

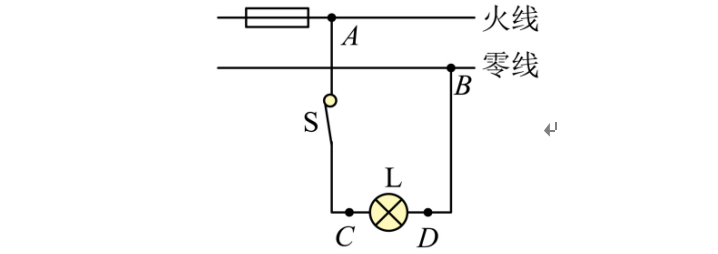

[1]闭合开关S，电灯发光，用试电笔接触A点，A点与零线相连，氖管不发光。 [2]断开开关，B处和零线相连，站在地面上的人用手接触电路中的B点，相当于接触零线，因此不会发生触电事故。

根据两孔插座的连接可知，下面的线为零线，上面的线为火线；根据开关要控制火线，将开关接在火线与灯之间，灯的另一端直接与零线相连

A．开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故A错误； B．吊灯正常发光时，说明吊灯所处的电路通路，用试电笔接触P处，即试电笔与火线相连，氖管会发光，故B错误； C．当空气开关跳闸时，可能是电路总功率过大，也可能是电路出现了短路，故C错误； D．图示中，三孔插座的M孔与火线相连，手指接触M孔时，有电流通过人体，则漏电保护器会切断电流，保护人身安全，故D正确。 故选D。

[1]插座的接法是“左零右火中接地”，插头的插脚①较长，插脚①是接地线，目的是将插头插入插座时，插脚①先接通电路，而插脚②、③后接通电路，可确保电热水壶的金属外壳先接触地线，避免触电事故。 [2]保险丝的作用是当电路中电流过大时，自动切断电路，起到保护电路的作用；而漏电保护器是在用电器发生漏电故障或人因操作失误而触电时，实施保护的设备；新建的楼房里，如果发生触电情况，漏电保护器会立即切断电路以保护人员安全。

A．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A正确； B．断开开关时，站在地上的人接触A点时，接触了火线，会触电，故B错误； C．保险丝是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和保险丝作用不相同，在电路中要同时安装，故C错误； D．若在图中甲、乙两处分别装上电灯或开关，开关与火线连接，故甲处应装开关，乙处应装电灯，故D错误。 故选A。

[1]为了用电安全，用电器的开关必须接在火线上，断开开关时，能切断火线，此时接触用电器不会发生触电事故。 [2]用电器的金属外壳必须接地，即使人接触漏电的用电器，人也会被接地的导线短路，不会发生触电事故。 [3]在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现用电器漏电或人触电的事故，为防止触电事故的发生，在连接各用户的总开关上应安装漏电保护器。

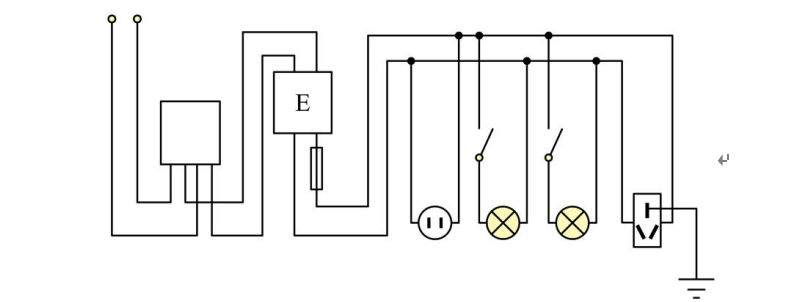

家庭电路从进户线开始，依次是电能表、总开关、保险装置、插座、开关和用电器等元件组成。故D正确，ABC错误。 故选D。

[1]从用电安全考虑，控制电灯的开关要接在火线和电灯之间，当断开开关时，火线将被断开，人这时更换灯泡不会有触电危险。 [2]火线能使试电笔发光，零线不能使试电笔发光，依题意试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电笔的氖管不发光，说明a、b、c三点都可看作在火线上，d点在零线上，由图分析可知，当cd之间断路时，a、b、c三点都可看作在火线上，d点在零线上。

从进户线开始，依次是电能表、总开关、保险装置、插座、开关和用电器等元件组成。图中电能表和保险装置之间应该是总开关，故D符合题意，ABC不符合题意。 故选D。

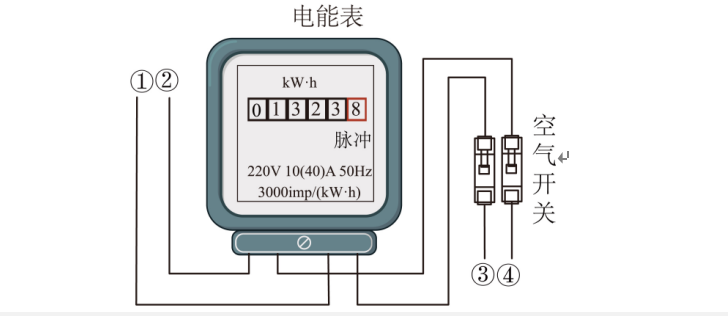

电能表读数为 1323.8kW・h。由电能表标识 220V 10 (40) A，P=UI=220V×40A=8800W=8.8kW，总功率最大为 8.8kW。家庭电路中进户线先接入电能表，再接总开关，因此①②为进户线。

A．为了用电安全，开关要接在火线与用电器之间，故A不符合题意； B．使用试电笔时，指尖抵住笔尾金属体，才可以与火线构成一个闭合回路，才能通过氖管是否发光判断电路的连接情况，故B符合题意； C．使用绝缘皮破损的电线时，容易发生触电事故，故C不符合题意； D．在高压线下钓鱼，可能会发生高压触电事故，故D不符合题意。

插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时，插孔也能正常通电，说明指示灯和插座之间是并联的，开关接在指示灯、插座和火线之间，使用更安全，故C符合题意，ABD不符合题意。 故选C。

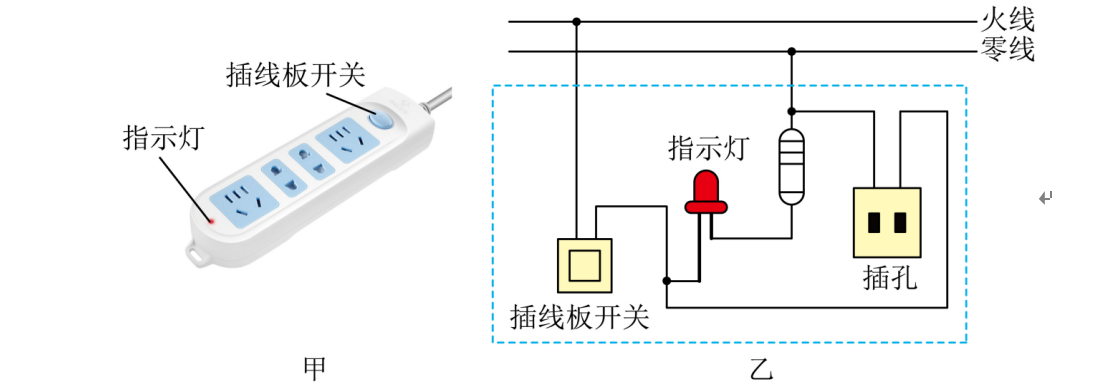

A．由图乙可知，插座和指示灯并联，插线板开关在干路中，断开插线板开关，台灯不能正常发光，故A错误； B．由图乙可知，插座和指示灯并联，断开台灯开关，指示灯仍然发光，故B错误； C．由图乙可知，插座和指示灯并联，它们之间互不影响，若指示灯断路，台灯仍正常发光，故C正确； D．若台灯内部短路，指示灯没有电流通过，指示灯不会被烧坏，故D错误。 故选C。

C、D 两点试电笔氖管发光，说明 C、D 与火线连通；B 处试电笔氖管不发光，说明 B 点没有和火线连通。故障为 BD 间断路，灯泡无法形成通路，所以不发光，保险丝不会熔断。故选 D。

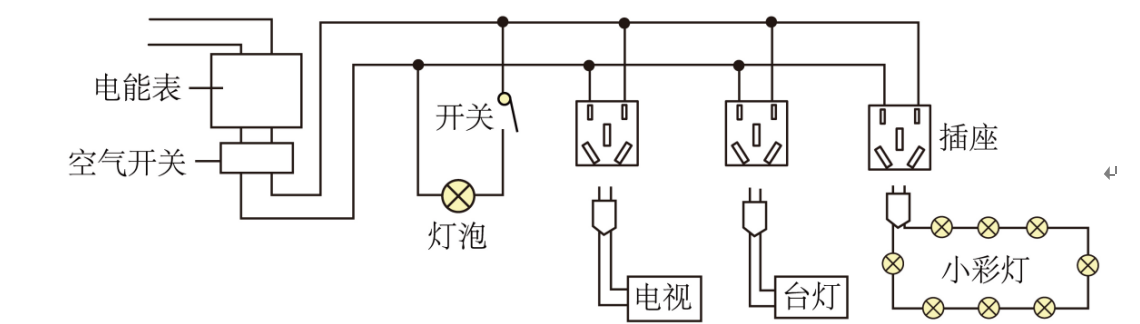

A．家庭电路中各用电器通常采用并联连接方式，这样可以保证各用电器独立工作互不影响，电视和台灯可以单独工作，说明它们是并联的，故A正确； B．开关应与被控制的用电器串联，若开关与灯泡并联，闭合开关会造成短路，这是错误的连接方式，故B错误； C．节日小彩灯通常采用串联连接方式，这样可以通过相同电流，若其中一个损坏会影响整个电路，故C错误； D．插座在不插用电器时应保持断开状态，若火线和零线直接连通会造成短路，这是危险且不符合安全用电规范的，故D错误。 故选A。

A.磨刀会使刀刃变锋利，减小受力面积。根据压强公式P=F/S， 在压力F一定时，受力面积S越小，压强p越大，因此更容易切肉，故A正确，不符合题意； B.液体的沸点随气压升高而升高。高压锅内气压大于外界大气压，水的沸点会超100℃，食物在更高温度下更容易煮熟，因此做饭更快，故B正确，不符合题意； C.“白气” 并非水蒸气，水蒸气是无色气体，肉眼不可见，“白气”是空气中的水蒸气遇冷液化形成的小水滴。打开冰箱时，外界温暖的空气进入，空气中的水蒸气遇到冰箱内的低温环境，放热液化成小水滴，形成 “白气”，故C错误，符合题意； D.三脚插头的中间插脚连接电饭锅的金属外壳，三孔插座的对应孔连接地线。若锅体漏电，电流会通过地线导入大地，避免人体触电，保障用电安全，故D正确，不符合题意。 故选C。

A．若开关断路，a、b、c均不与火线连通，d与火线连通，则只有d点发光，故A正确，不符合题意； B．若灯泡断路，a、b不与火线连通，c、d与火线连通，则只有c、d点发光，故B正确，不符合题意； C．若零线前断路，a、b、c、d均与火线连通，则a、b、c、d均发光，故C正确，不符合题意； D．若灯泡正常发光，a、b不与火线连通，c、d与火线连通，则只有c、d点发光，故D错误，符合题意。 故选D。

A．电饭煲是利用电流热效应工作的，工作时消耗电能，主要转化为内能用于加热，故A正确，不符合题意； B．液体的沸点与气压有关，气压越高沸点越高，因此高压锅通过增大气压使水的沸点升高，从而更快煮熟食物，故B正确，不符合题意； C．家庭电路中各用电器在工作时互不影响，是并联的，因此照明用的电灯和连接电饭煲的插座之间是并联的，故C正确，不符合题意； D．“白气”是高温水蒸气遇冷液化形成的小水滴，而非汽化后的水蒸气，故D错误，符合题意。 故选D。

A．若进户线火线上的保险丝烧断，则用试电笔接触插座时，氖管都不会发光，故A不符合题意； B．书桌边的插座其中一个孔接火线，另一根接零线，试电笔的氖管都发光说明火线连接完好，灯不亮只能是零线断路，故B符合题意； C．若电路发生短路，线路中的保险丝会熔断切断电路，则用试电笔检测时，插座的两孔都不会使得氖管发光，故C不符合题意； D．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故D不符合题意。 故选B。

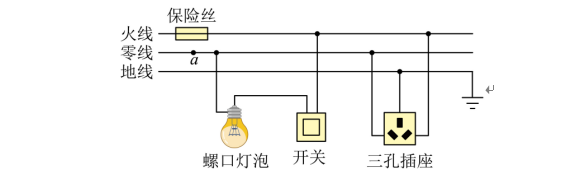

如果火线保险丝熔断，用试电笔分别接触插座的左右两孔，氖管不会发光；如果灯泡灯丝熔断，火线和零线没有断，用试电笔分别插入插座的左插孔时，氖管不发光，用试电笔分别插入插座的右插孔时，氖管发光；如果a点零线熔断，火线正常，插座的右孔与火线连接，试电笔插入右孔会发光，电流通过灯泡和开关形成回路，使零线插孔带电，用试电笔插入插座的左插孔时，氖管发光。

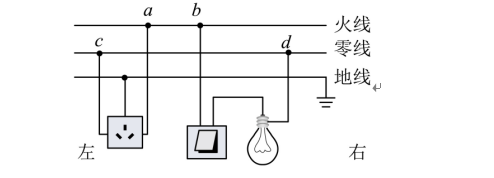

电灯仍正常工作，说明电路没有发生短路，而将测电笔分别插入插座的二个孔中都不发光，说明插座左右两孔均没有与火线接通，且输电线是从右端进户的，所以可以判断为ab两点间发生断路，故故障可能是ab两点间。
