34.综合题中等
夏明和同学们开展了“电路的实际场景应用”的研究活动，在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？
项目：电路的模拟设计
(1) 设计呼叫A．护士工作很忙，要用多种信号提醒 B．能够确定呼叫发出的位置
C．值班室是否有护士值班 D．呼叫信号强弱合适电路时，下列因素中，不需要考虑的是 __________；
答案：C
(2) 小李同学以一个病房只有一张病床为例，设计了图所示的电路。该电路能不能达到呼叫目的？答：_________ ；
答案：能

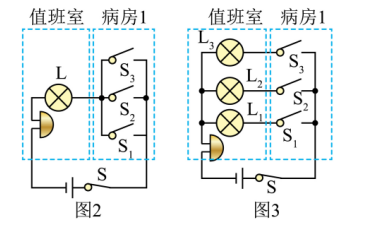

(3) 当一个病房有三张病床时，小杨同学设计的电路如下左图所示，小张同学设计的电路如下右图所示。对比这两个电路，下右图电路的优点是 __________________________________________________________________________；
答案：见解析
(4) 关于如图所示呼叫电路的器材选择，下列说法中，不合理的是_____________ ；
A．电源能长时间稳定供电 B．电铃的铃声不宜太大
C．病房开关必须安全且使用方便 D．指示灯要能照亮值班室
进一步讨论发现，图所示的呼叫电路还不够完善，应该继续改进。
答案：D
答案：(1) C；(2) 能；(3) 见解析；(4) D
查看解析
（1）设计呼叫电路时，需要考虑：护士忙时，听不到呼叫声音或灯光提示，所以需要多种信号提醒；能够确定呼叫发出位置，以便护士准确确定哪里需要护理；呼叫强度太强或太弱，会导致干扰护士的工作或导致护士无法接收到信号。值班室应有护士值班，不用考虑此因素。故选C。
（2）图1所示电路，病房的开关闭合时，值班室中的指示灯和电铃同时工作，提醒护士注意，所以能达到呼叫目的。
（3）左图中，病房的任一开关闭合，灯和电铃都同时工作，护士不能准确确定需要护理的病人；右图中，各病房中的开关与对应的灯泡先并联，再与电铃串联，则某一开关闭合时，对应的灯泡及电铃会工作，护士能确定需要护理的病人的位置。
（4）电源应能长时间稳定供电，以让灯和电铃保持正常工作；电铃铃声过大也不适宜，会影响他人；病房开关必须安全方便利于病人操作。指示灯发光时，能让值班护士区分具体位置即可，不需要照亮值班室。故选D。

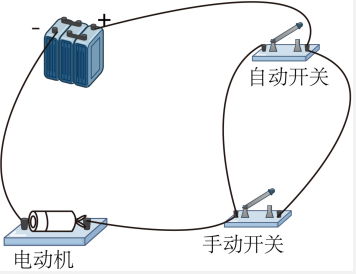

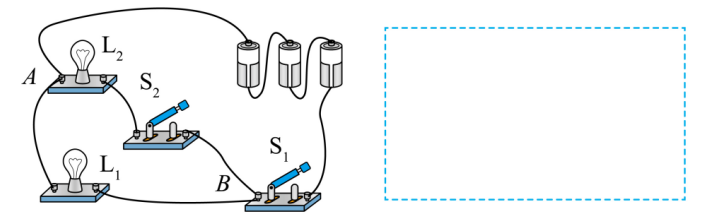

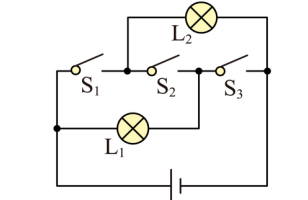

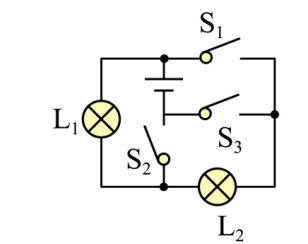

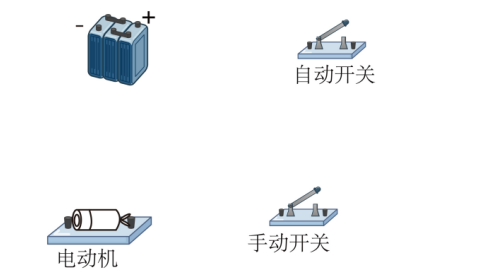

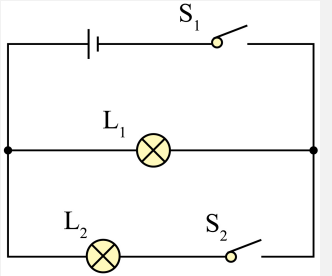

36.单选题中等
某款电子垃圾桶可以将湿的厨余垃圾变干，作为动物饲料。将湿的厨余垃圾倒入垃圾桶，电路检测到桶内垃圾湿时，就吹风，吹风过程中：当桶内温度低时，吹热风；当桶内温度高时，吹冷风…… 直至垃圾变干，之后，整个电路结束工作。开关 S湿控 在垃圾湿时闭合、干时断开；开关 S温控 在桶内温度低(≤60℃) 时闭合、温度高 (＞60℃) 时断开。下列电路中符合要求的是（）
答案：B
查看解析
由题意可知，吹风电机 M 和加热电阻 R 并联；加热电阻由开关 S温控 控制，开关 S湿控 控制整个电路，需接在干路：
垃圾潮湿时 S湿控合 闭，电机开始吹风；温度≤60℃时 S温控 闭合，电阻通电加热，吹出热风；温度＞60℃时 S温控 断开，电阻停止加热，电机单独工作吹冷风；垃圾变干后 S湿控 断开，整个电路停止工作，只有 B 选项满足该工作逻辑。
故选 B。
37.单选题困难

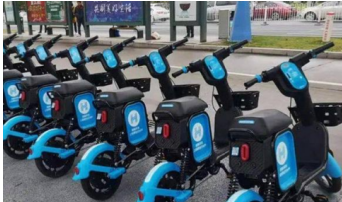

共享电动助力单车极大方便人们的出行。如图为某助力单车，使用前先摇晃车把检查电量，此时开关 S1 闭合，只有电量指示灯 L1 亮起；确认电量充足后扫码开锁，此时开关 S2 闭合，日间行车灯 L2 亮起，电动机 M 启动，且日间行车灯 L2 损坏时电动机 M 可正常工作；助力单车在规定区域内，开关 S3 始终处于闭合状态，如果驶离规定区域，开关 S3 自动断开，电动机 M、行车灯 L2 均无法工作，指示灯 L1 可正常工作。下列电路设计符合要求的是（）
答案：B
查看解析
助力单车使用前摇晃车把检查电量，开关 S1 闭合，只有电量指示灯 L1 亮起，说明 S1 与 L1 串联接入电源两端；扫码开锁开关 S2 闭合后，日间行车灯 L2、电动机 M 工作，L2 损坏电动机依旧可以工作，说明 L2 和电动机 M 并联，S2 在该并联部分的干路；驶离规定区域 S3 断开，L2、电动机 M 停止工作、L1 不受影响，说明 S3 位于 L2、电动机 M 并联电路的干路，B 满足所有条件，ACD 不符合题意。
故选 B。
