第5节 串、并联电路中电流的规律 · 练习题（共36题）

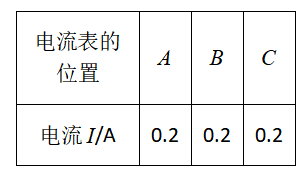

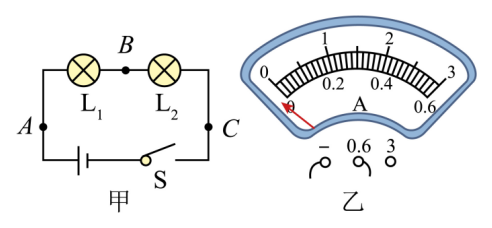

(1) 连接电路过程中，为保护电路元件，防止短路烧坏器材，开关必须保持断开状态。 (2) 实验开始前电流表指针没有对准零刻度线，说明电流表未调零，需要调节调零旋钮，把指针调至零刻线处。 (3) 无法预估电路中电流大小时，优先选用电流表大量程试触，防止电流过大，指针偏出量程损坏电流表。 (4) 本次实验只测出一组电流数据，实验样本太少，得出的结论存在偶然性，不能适用于所有串联电路，因此该操作不合理，需要更换不同规格灯泡多次实验，得到普遍规律。

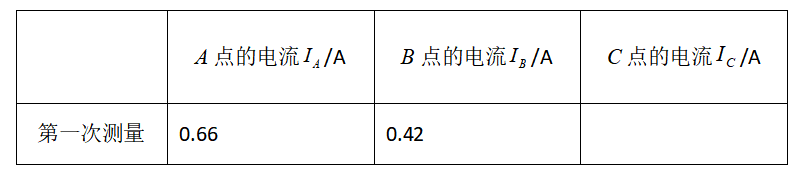

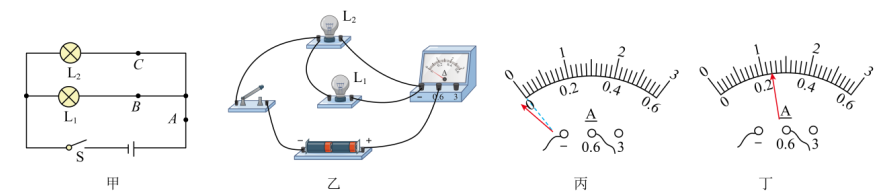

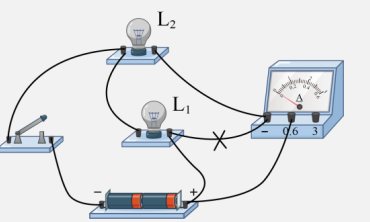

（1）根据电流表的使用方法可知，电流表应串联在被测电路中，测量通过被测电路的电流。 （2）由图乙可知，电流表串联在干路上；图甲中，B和C处都在支路上，A处在干路上，所以，图乙实物图中，电流表测量图甲中A处电流。 （3）要测量C处的电流，则电流表需串联在C处所在的支路上，故可将L1和电流表连接的导线右端改接到电流表的“0.6”接线柱或者电源的正极，如图所示： （4）在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，指针指向0刻度线的左侧，电流表的指针没有与零刻度线对齐，出现该现象的原因是电流表未调零。 （5）如图丁所示，电流表选择小量程，分度值为0.02A，示数为0.24A。 （6）[1]由表格数据可得 I_A=0.66A =I_B+I_C= 0.42A + 0.24A 得出结论：在并联电路中，干路电流等于各支路电流之和。 [2]一次实验得到的结论具有偶然性，为了使得实验结论具有普遍性，应该更换不同规格的小灯泡重复多次实验。

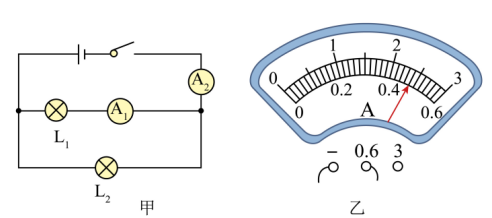

电路中 L₁、L₂并联，A₁测 L₁支路电流，A₂测干路总电流。根据并联电路规律，干路电流大于支路电流，两表指针位置相同，说明量程不同。 A₂选用 0~3A 大量程，分度值 0.1A，读数 2.4A； A₁选用 0~0.6A 小量程，分度值 0.02A，读数 0.48A，即通过 L₁的电流 I₁=0.48A； 并联电路干路电流等于各支路电流之和，因此通过 L₂的电流： I₂=I-I₁=2.4A-0.48A=1.92A。

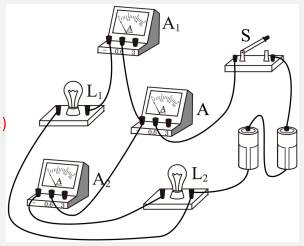

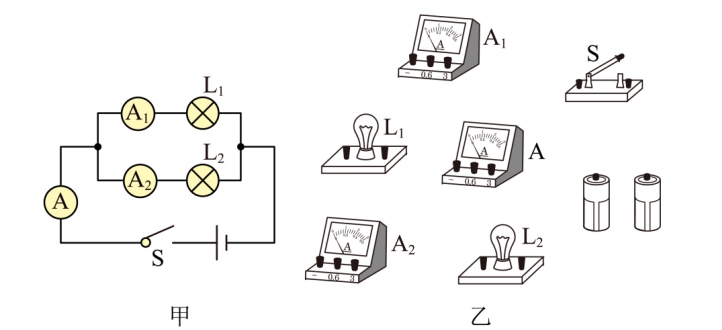

(1) 电路结构：L₁、L₂并联；A₁测 L₁支路电流，A₂测 L₂支路电流，电流表 A 在干路测总电流；电流从电源正极流出，经过开关 S、电流表 A 后分为两条支路，分别经过 A₁+L₁、A₂+L₂，最后汇合流回电源负极。 (2) 两灯泡规格相同，支路电流相等，I₁=I₂=0.2A。 并联电路干路电流等于各支路电流之和： I=I₁+I₂=0.2A+0.2A=0.4A。 因此电流表 A 示数为 0.4A。 (3)A₁示数 0.2A，选用 0~0.6A 小量程；A 与 A₁指针偏角相同，干路电流更大，因此 A 选用 0~3A 大量程。 大量程读数是小量程的 5 倍，干路总电流： I'=5×0.2A=1A。 通过 L₂的电流： I₂'=I'-I₁=1A-0.2A=0.8A。

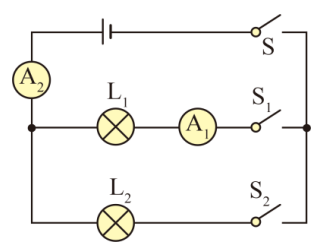

AB．电路为并联电路，电流表 A₁与 L₁串联，测量 L₁支路电流；电流表 A₂接在干路，测电路总电流。根据并联电路电流规律，干路总电流等于各支路电流之和，因此 A₁示数小于 A₂示数，AB 错误。 CD．断开 S₂，L₂支路断开，电路变为只有 L₁的简单电路。并联电路各支路独立工作、互不影响，L₁两端电压不变，通过 L₁的电流不变，灯泡亮度不变；此时干路电流表 A₂的示数等于 A₁的示数，相比原来的总电流，A₂示数变小，故 C 正确，D 错误。 故选 C。

A．用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，毛皮失去电子带正电，故A错误； B．在物理学中，把正电荷定向移动的方向规定为电流的方向，电流的方向与电子的方向相反，故B正确； C．两个灯泡规格相同时，若并联，也会电流相同，故C错误； D．电源是提供电压的装置，电路中有电源且为通路时才会产生电流，故D错误。 故选B。
