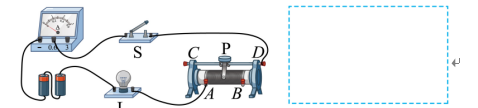

探究滑动变阻器的作用。如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图。
(1) 在虚框内画出相应的电路图；
答案：画电源、电流表、开关、滑动变阻器、灯泡串联电路图
(2) 在开关闭合前，滑动变阻器的滑片 P 应该放在________（填 “A” 或 “B”）端；
答案：B
(3) 若要使灯泡变亮，滑片 P 应向________（填 “A” 或 “B”）端滑动；
答案：A
(4) 某同学利用上述电路的工作原理设计并制作了一种自动测定油箱内油面高度的装置，如图所示，从油量表指针所指的刻度就可以知道油面的高度。油量表其实是________表；当油面升高时，滑动变阻器的阻值________（选填 “变大” 或 “变小”），油量表示数________（选填 “变大” 或 “变小”），在该电路中，定值电阻 R 的作用是________。
答案：电流；变小；变大；保护电路
答案：(1) 画电源、电流表、开关、滑动变阻器、灯泡串联电路图；(2) B；(3) A；(4) 电流；变小；变大；保护电路
查看解析
（1）先画出电源，然后顺次连接灯泡、滑动变阻器、开关以及电流表。
（2）为了保护电路，所以闭合开关前，需将滑动变阻器的滑片移至阻值最大处，即 B 端。
（3）要使灯泡变亮，说明灯泡中的电流变大，所以滑动变阻器接入电路的阻值减小，即向 A 端移动。
（4）[1] 油量表串联在电路中，所以是电流表。
[2][3] 油面升高时，滑片下移，滑动变阻器阻值减小，电路中电流变大，所以油量表示数变大。
[4] 当油箱装满油时，滑动变阻器接入电路的电阻最小，电路中的电流最大，此时定值电阻可以保护电路。
