第十六章 电压 电阻 · 练习题（共167题）

A．电路中有电源，还需要电路闭合，才会有电流产生，故A错误，符合题意； B．电压是形成电流的原因，电路中有电流，其两端必有电压，故B正确，不符合题意； C．在电路中，电源是持续供电的装置，也是提供电压的装置，故C正确，不符合题意； D．一般的电路是由电源、用电器、开关和导线组成的，用导线把电源、用电器、开关连接起来，就组成了电路，故D正确，不符合题意。 故选A。

[1]由生活经验知，充电器为手机充电时的输出电压约为5V，家庭电路电压为220V。 [2]充电器为手机充电时，手机电池将电能转化为化学能储存起来，此时手机电池消耗了电能，是用电器。

5G智能手机一般使用锂离子电池，其充电时输入电压一般为5V，使用的电池电压低于5V，在3.7V左右，故B符合题意，ACD不符合题意。 故选B。

[1]人体的安全电压是不高于36V。 [2]我国家庭电路的电压为220V。 [3]在进行单位换算时，数值不变，乘以或除以原单位与目标单位的进率，将原单位改为目标单位即可.

解析：电压表使用规则：并联在被测用电器两端，正负接线柱正确。 A．L₁、L₂串联，电压表并联在 L₂两端，测量 L₂电压。 B．L₁、L₂并联，电压表并联在 L₁两端，测量 L₁两端电压，符合要求。 C．L₁、L₂串联，电压表测量电源总电压（L₁与 L₂总电压）。 D．L₁、L₂串联，电压表并联在 L₂两端，测量 L₂电压。

由电路图可知，两灯泡串联，电压表测 L₂两端的电压，已知电压表的示数为 2V，即 L₂两端的电压 U₂＝2V。

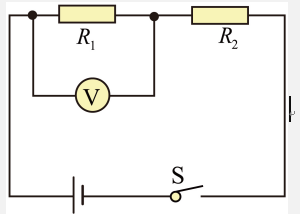

分析电路连接方式：从电路图中可以看出，定值电阻 R₁和 R₂是串联连接的；判断电压表的测量对象：电压表使用时要与被测电路并联，即与被测用电器两端直接相连；观察电路图可知，电压表与电阻 R₁两端直接相连，所以电压表测量的是电阻 R₁两端的电压，其示数为 U₁。 故选 A。

[1][2]由图可知，开关闭合时，L₁、L₂ 串联，电压表V并联在电源两端，因此测的是电源电压；电压表V1并联在L2两端，因此测的是L2两端的电压。 [3]根据串联电路电流规律可知，通过两灯的电流相等。

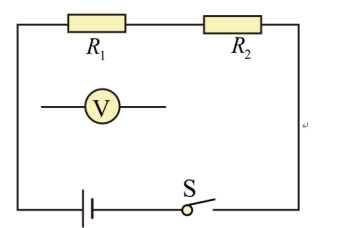

串联主干：电源、开关、R₁、R₂依次首尾相连，形成唯一串联回路； 电压表连接：电压表并联在 R₁的两端，接线遵循正进负出原则。

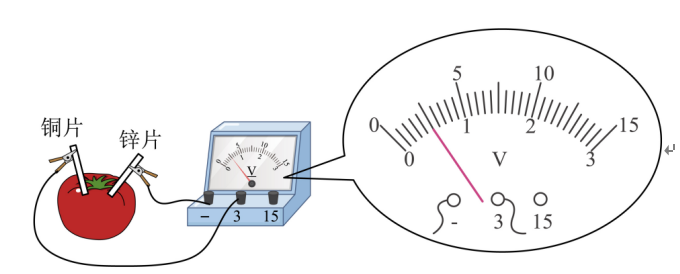

AB．此时电压表的量程是0～3V，分度值是0.1V，该水果电池的电压是0.5V，故A正确，B错误； CD．铜片与电压表的正接线柱相连，指针向右偏转，说明铜片是水果电池的正极，故CD错误。 故选A。

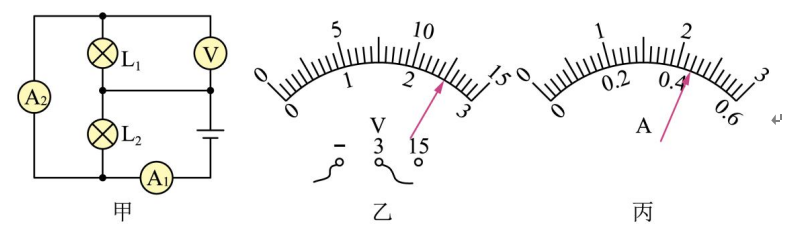

[1] 由电路图可知，两灯泡并联，电压表测 L₁两端电压，电流表 A₁测干路电流，电流表 A₂测通过 L₁的电流。 根据并联电路电流特点：干路电流等于各支路电流之和。 测干路电流的电流表 A₁量程为 0~3A，分度值为 0.1A，示数为 2.2A； 测通过 L₁支路电流的电流表 A₂量程为 0~0.6A，分度值为 0.02A，示数为 0.44A； 所以通过 L₂的电流： 2.2A − 0.44A = 1.76A [2] 电压表测 L₁两端电压，量程为 0~3V，分度值为 0.1V，示数为 2.5V。

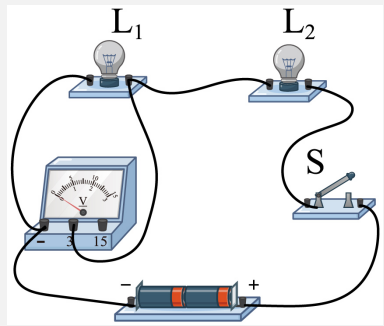

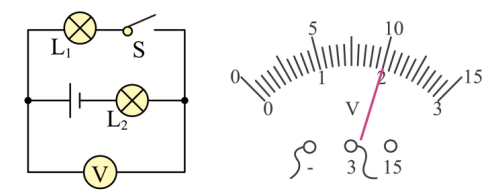

如图，闭合开关，两灯串联，电压表测 L₁两端电压；电源电压为 5V，则 L₁两端电压小于 5V，所以，电压表选择的是 0~3V 量程，示数为 2V，即 L₁两端电压为 2V，故 B 符合题意，ACD 不符合题意。 故选 B。

当闭合开关 S 后，两个灯泡串联，电压表 V₁测量电源电压，电压表 V₂测量灯 L₂两端电压； 串联电路总电压等于各部分电压之和，因此 V₁示数更大，选用 0~15V 大量程，读数为 6V；V₂选用 0~3V 小量程，读数为 1.2V。 根据串联分压可知 L₁两端的电压： U₁ = U − U₂ = 6V − 1.2V = 4.8V

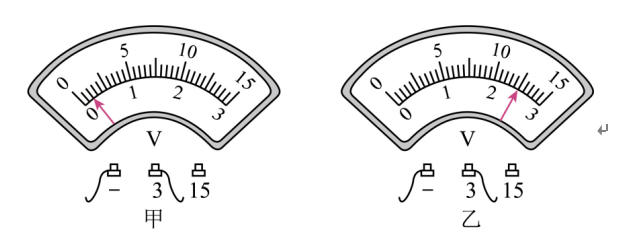

[1]闭合开关前，电压表的指针应与零刻度线对齐，如图甲所示，接下来他应该进行的操作是对电压表指针校零。 [2]检查电路无误后，闭合开关，电压表的指针如图乙所示，该电压表所用量程为0~3V，分度值为0.1V，故电压表的示数为2.4V。

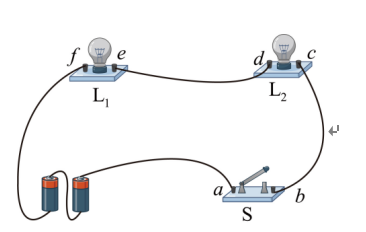

A．若 L₁、L₂都开路，U_ab=0V，U_ad=0V，故 A 不符合题意； B．若开关开路且 L₂被短路，开关两端的电压等于电源电压，即 U_ab=3V，同时 U_ad=3V，cd、cb 间都没有电压，故 B 符合题意； C．若开关开路且 L₂开路，U_ab=0V，U_ad=0V，故 C 不符合题意； D．若 L₁开路且 L₂被短路，U_ab=0V，U_cd=3V，故 D 不符合题意。 故选 B。

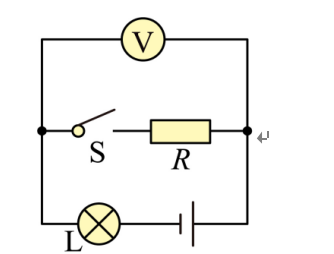

（1）[1][2]闭合开关前，电压表示数不为零，说明电压表与电源接通，电源、电压表、灯泡构成了通路，电压表测电源电压；直接排除了一种故障灯L断路；闭合开关，若电路正常，电阻R与灯泡串联，电压表测量电阻R两端的电压，闭合开关前后电压表指针位置不变，他又排除了第二种故障：电阻短路；理由是：电阻R短路时，电压表示数为0。 （2）换用完好的灯泡'替代L，闭合开关S，电阻R与灯'串联；如果灯泡'发光，说明电路为通路，电阻完好，故障为原来的泡L短路；如果灯泡'不发光，电压表有示数，说明电路出现断路，对应的故障为电阻R断路。

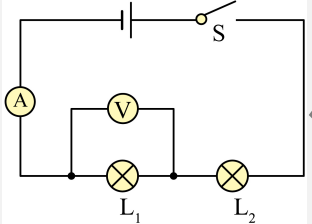

如图所示电路，小灯泡 L₁和 L₂的连接方式为串联，电流表测量电路中的电流，电压表测量 L₁两端的电压。一段时间后，两灯均熄灭，电流表无示数，说明电路断路；电压表有读数且示数较大，说明电压表两端接线柱到电源两极连通，因此故障为 L₁断路，故 B 符合题意，ACD 不符合题意。 故选 B。

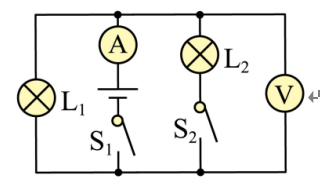

由题图可知，该电路为并联电路，电压表 V 测量的是电源电压，电流表 A 测量的是 L₁的电流。 若 L₁开路，则该支路中的电流为 0，即电流表示数变为 0；由于电源电压不变，则电压表示数不变，符合 “一个电表示数变小，另一个电表示数不变”。 若电压表断路，电流表示数不变，电压表示数变为 0，也满足条件，结合题意本题标准答案为 L₁处断路。

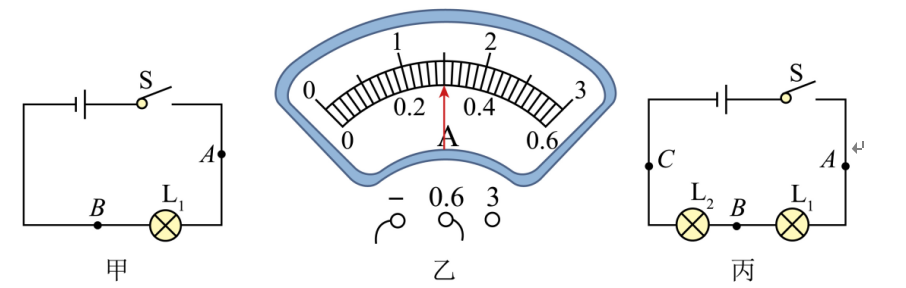

（1）将电压表接在 A、B 两点间，电压表有示数说明电压表与电源是连通的，灯不亮说明电路断路，即电压表并联部分断路，也就是 L₁ 断路。 （2）实验中，更换不同规格的灯泡，重复上述实验，都得到 A、B、C 三点电流相等的结论，说明串联电路中电流处处相等，电流流过用电器后并没有减小，因此该猜想是错误的。

A．新2B铅笔的长度通常在17-18cm之间，故A符合题意； B．100m/s=360km/h，远高于高速公路限速（约100-120km/h），故B不符合题意； C．1元硬币实际质量约6g，50g明显过大，故C不符合题意； D．人体安全电压不高于36V，220V为家庭电路电压，故D不符合题意。 故选A。

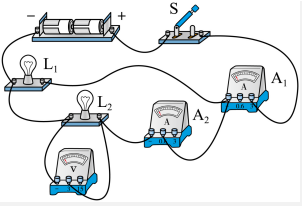

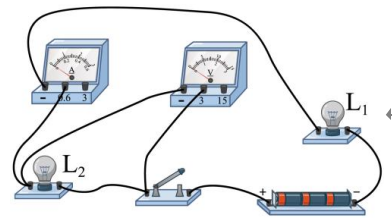

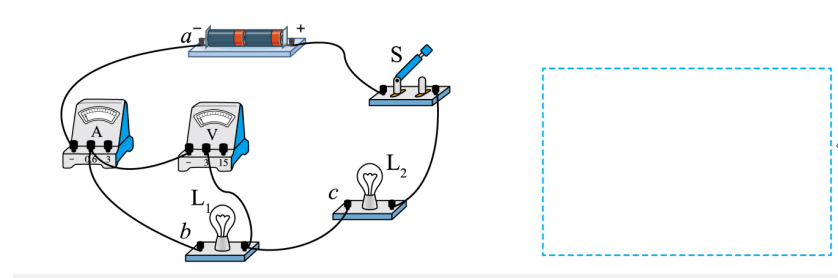

由实物图可知，电流从正极出发依次经过开关、灯泡L2、电流表、灯泡L1回到电源负极，电压表测量灯泡L2两端的电压。故B正确，ACD错误。 故选B。

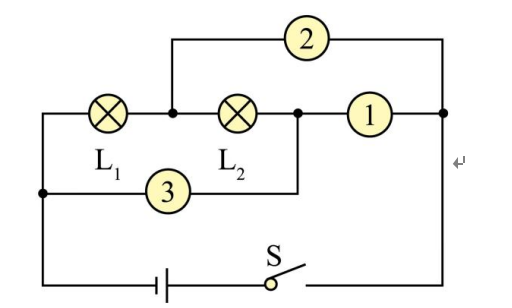

A．若 L₁、L₂同时发光，两灯泡串联时，②③同为电压表，①为电流表；两灯泡并联时，②③同为电流表，①为电压表，故 A 错误； B．若②③是电流表，L₁、L₂正常发光，①为电压表，两灯泡并联，L₁、L₂是两个相同的灯泡，流过两灯泡的电流相同，则②测干路电流，③测通过 L₂的电流，两表的示数不相同，故 B 错误； C．若①②都是电流表，③为电压表，灯泡 L₁发光，灯泡 L₂被短路，一定不发光；若①②都是电流表，③为电流表，则电源短路，两灯泡都不发光。故 C 正确； D．若①是电流表，②③为电压表，此时灯 L₁、L₂串联，通过 L₁、L₂的电流相等，故 D 错误。 故选 C。

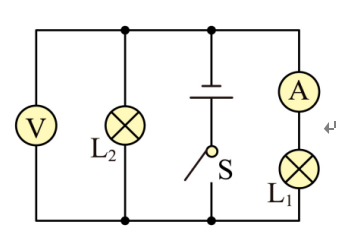

由图可知，两个电灯并联，电压表测量电源的电压，电流表与 L₂串联，测量 L₂的电流。若一灯灭了，两表示数不变，说明电压表还能与电源相通，L₂中还有电流，只有是 L₁不亮，因此是它断路了。故 B 符合题意，ACD 不符合题意。 故选 B。

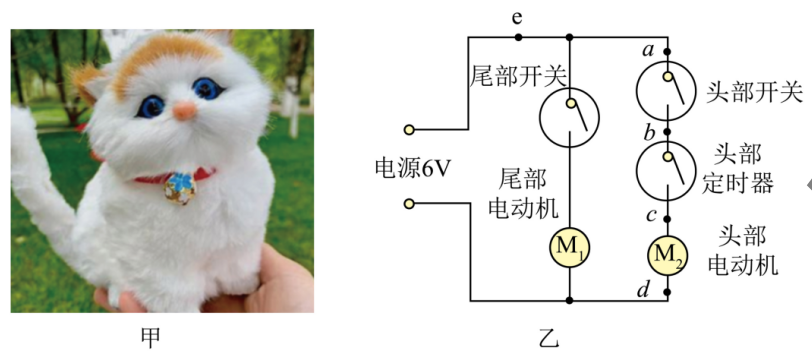

根据图乙，电路是两电动机并联，利用电压表检查故障时，电压表分别连接 ad、bd、cd 时，电压表都有示数，且相等，则电压表能和电源接通电路，即在 ac 间无断路，由于头部不能旋转，则头部电动机断路，故 C 正确，ABD 错误。 故选 C。

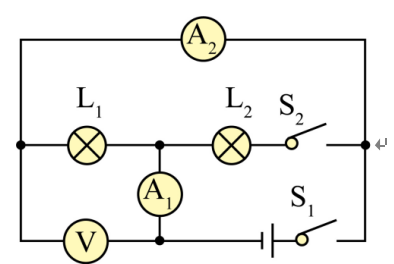

由图可知，先闭合开关 S₁，电路中只有 L₁工作，电流表 A₁、A₂均测量电路中的电流，电压表测电源电压；再闭合开关 S₂，此时两灯泡并联，电流表 A₂测灯泡 L₁所在支路的电流，电流表 A₁测干路中的电流，电压表仍测电源电压，根据并联电路的特点可知，通过灯泡 L₁的电流不变，因此其亮度不变，电流表 A₂的示数不变，电流表 A₁的示数将变大。故 A 正确，BCD 错误。 故选 A。

开关闭合后，灯泡不亮，可能是电路存在断路，也可能是小灯泡短路；将电压表并联在变阻器两端时，其示数为0，说明不是小灯泡短路，而是电路中存在断路；将电压表并联在开关两端时，其示数为3V，说明此时电压表与电源两极间是通路，即此时电压表将断路处补上，所以，故障为开关处断路，故C符合题意，ABD不符合题意。 故选C。

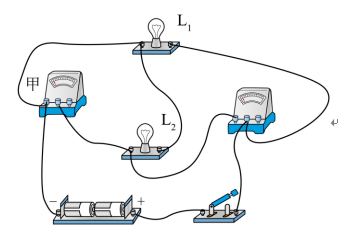

AB．只闭合 S₁，若只有 L₁发光，则 L₂断路，所以甲是电压表；由于 L₁发光，则 L₁有电流通过，所以乙是电流表，故 AB 错误； CD．闭合 S₁、S₂，若 L₁、L₂均发光，此时 L₁、L₂并联，根据电流的流向可知，此时甲表并联在 L₂的两端，则甲是电压表，此时乙串联在电路中，则乙是电流表，故 D 正确，C 错误。 故选 D。

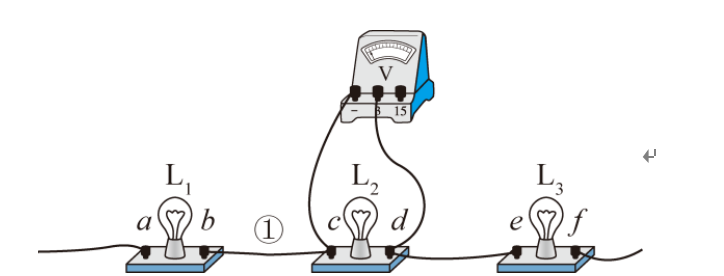

AB．根据电压表的使用，电流必须从正接线柱流入，因而右侧 f 接线柱接电源正极，电流方向向左，自由电子定向移动的方向与电流方向相反，导线①中自由电子定向移动的方向是从 b 到 c，故 AB 错误； C．串联电路中的电流处处相等，通过灯泡 L₁的电流等于通过 L₂和 L₃的电流，故 C 正确； D．灯泡 L₂、L₃发光，L₁不发光，电压表测量 L₂的电压，电压表有示数，可能 L₁短路，不可能 L₁的灯丝断了，故 D 错误。 故选 C。

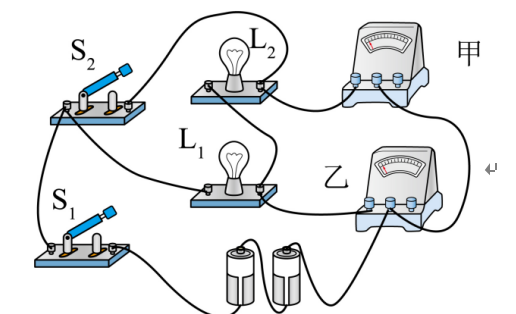

如果两表均是电压表，则闭合开关 S 后 L₂没有接入电路，不能发光；如果两表均是电流表，则电源被短路，闭合开关 S 后，两个小灯泡 L₁、L₂均不能发光；如果甲是电流表，乙是电压表，则闭合开关 S 后 L₂被短路。所以甲是电压表，乙是电流表，闭合开关 S 后两个小灯泡 L₁、L₂并联，均能发光。

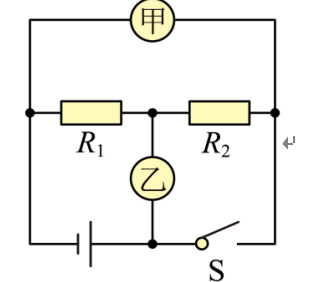

[1][2] 如图，要使两电阻串联，则两电阻应在同一条电流路径中，电压表可看作断路，电流表可看作导线，则甲表是电压表；乙表是电压表，并联在 R₂两端，测量的是 R₂两端的电压。

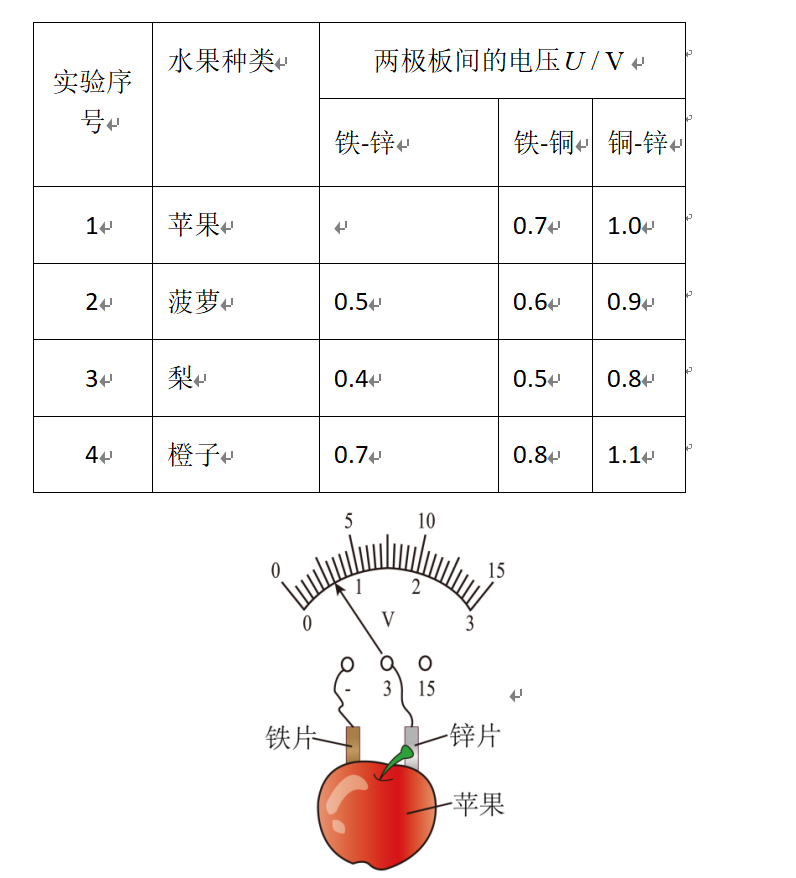

（1）[1]由图可知，电压表并联在苹果电池的两端，测电源电压，电压表接小量程，分度值为0.1V，故苹果电池的电压为0.6V。 [2]电压表使用时，电流从电压表的正接线柱流入，从电压表的负接线柱流出，故苹果电池的正极是锌片。 （2）[1]由表格中数据可知，当其他条件相同，而水果的种类不同时，水果电池电压的大小不同，故猜想一正确。 [2]由表格中数据可知，当其他条件相同，橙子电池的电压最大，故橙子最适合做水果电池。 [3]由表格中数据可知，当水果种类相同，两极板为铜-锌时，电压最大，故制作水果电池效果最好的两极板材料是铜-锌。 （3）由表格中数据可知，铜-锌片组成的苹果电池两端电压为1V，故若要使水果电池得到的电压为3V，则可将3个铜-锌片组成的苹果电池串联起来。 （4）将两极板插入水果更深些，发现电压表示数发生了变化，由此可猜想水果电池电压可能与两极板插入水果的深度有关。

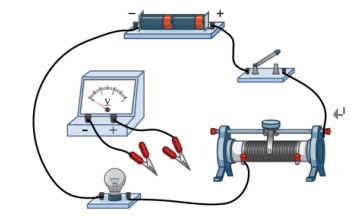

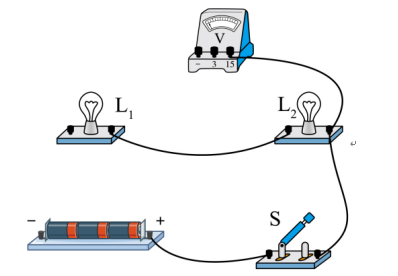

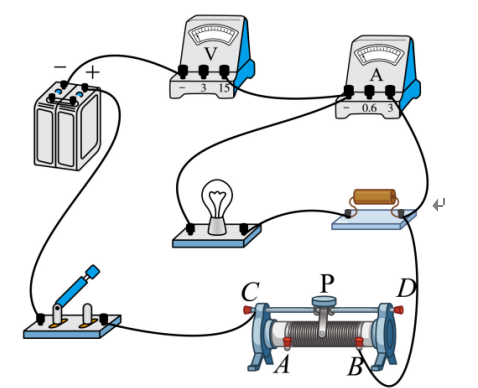

[1][2]若按此连接，电压表串联在电路中，电压表能测出电源两端电压，此时电路中无电流通过，闭合开关，电压表示数为电源两端电压，灯不会发光。 [3]在灯泡与电阻之间连接一根导线回到电源负极，就可以让两用电器并联，如下图所示：

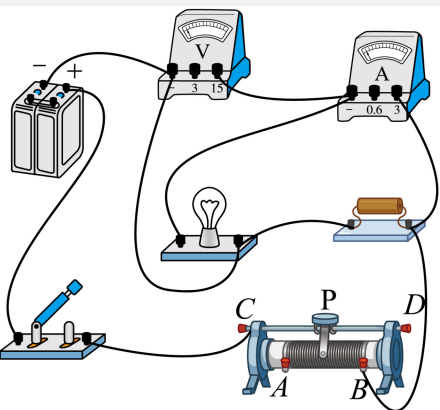

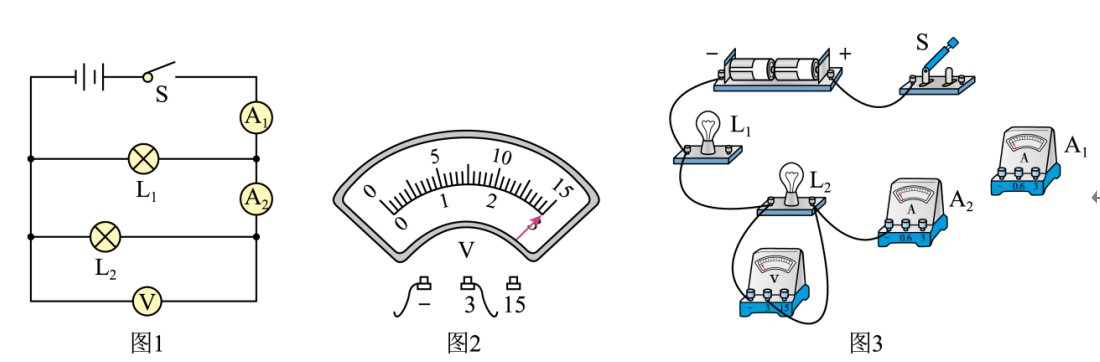

（1）图 1 中，电流从正极流出分别经过两个灯泡回到电源的负极，则电路是并联的。图 2 中，电压表所选量程是 0-3V，分度值是 0.1V，读数是 3V。 （2）由图 1 可知，电流从电源的正极流出经过开关和电流表 A₁分线，电流表 A₁的电流超过小量程，需使用大量程；一条支路只有灯泡 L₁，另一条支路有电流表 A₂和灯泡 L₂，电流表 A₂的电流未超过小量程，使用小量程，汇合后回到电源的负极。 （3）由图 1 可知，两灯泡并联，电流表 A₁测干路电流，电流表 A₂测灯泡 L₂所在支路的电流，即通过 L₂的电流 I₂=0.48A。因为并联电路中干路电流等于各支路电流之和，则通过灯泡 L₁的电流 I₁=I-I₂=1.38A-0.48A=0.9A （4）工作过程中 L₁灯丝突然烧断，此时电路为 L₂的简单电路，则电流表 A₁和 A₂都测量 L₂的电流，由于并联电路中各支路互不影响，所以电流表 A₁、A₂的示数均为 0.48A。

A．人体的正常体温约为36℃~37℃，26℃明显过低，故A不符合题意； B．中学生正常步行速度约为1.1~1.5m/s，10m/s远超步行速度，故B不符合题意； C．不同电源提供的电压不同，一节新干电池的电压为1.5V，故C符合题意； D．一个苹果质量约200g，九年级物理课本质量与两个苹果的质量差不多，九年级物理课本质量通常在400g左右，故D不符合题意。 故选C。

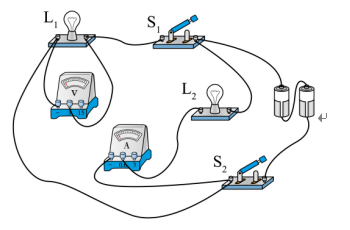

由图可知，灯 L₁与灯 L₂并联，开关 S₂控制干路，灯 L₁与开关 S₁在一条支路，灯 L₂与电流表串联在另一条支路中，电压表并联在灯 L₁两端； A．由图可知，闭合开关 S₁、S₂，灯 L₁和 L₂并联，故 A 错误； B．由图可知，电流表与灯 L₂在一条支路上，所以电流表测量流过灯 L₂支路的电流，故 B 错误； C．由图可知，灯 L₁与 L₂并联，若只断开开关 S₁，灯 L₁熄灭，而灯泡 L₂不受影响，故 C 正确； D．由图可知，若电压表发生断路，灯 L₁仍正常发光，故 D 错误。 故选 C。

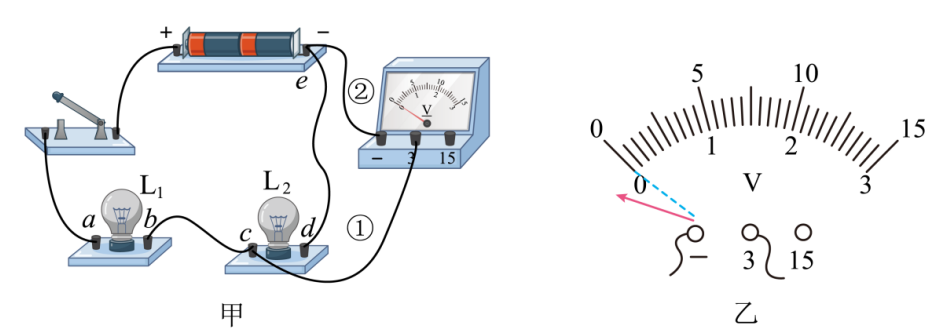

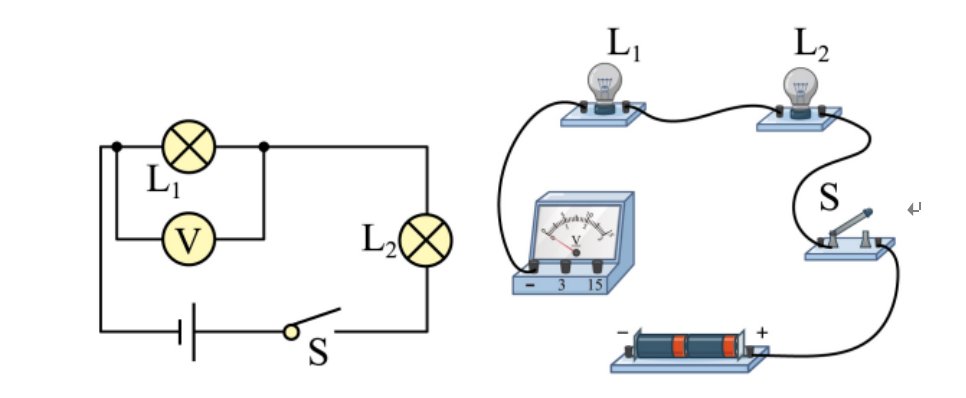

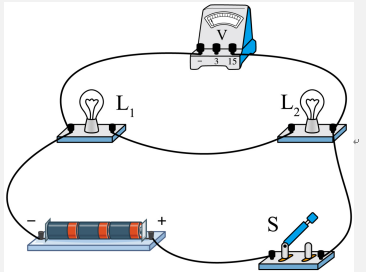

①如图乙，开关闭合前，电压表指针偏向零刻度线的左侧，此时必须将电压表校零，①正确； ②本实验电源为两节新干电池，电压为 3V，所以电压表要选用小量程，②错误； ③由图可知，电压表测量 L₂两端的电压。由串联电路电压特点可知，由于不知道两个灯泡的规格，无法判断 L₂两端的电压，即电压表示数不一定为 1.5V，③错误； ④若要测量 L₁、L₂两端总电压，电压表要并联到 L₁、L₂两端，只需将①导线由 c 改接到 a 即可，④正确。 故 A 符合题意，BCD 不符合题意。 故选 A。

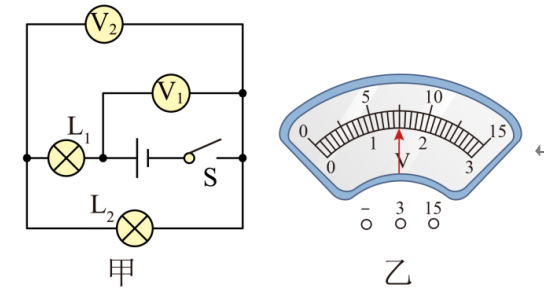

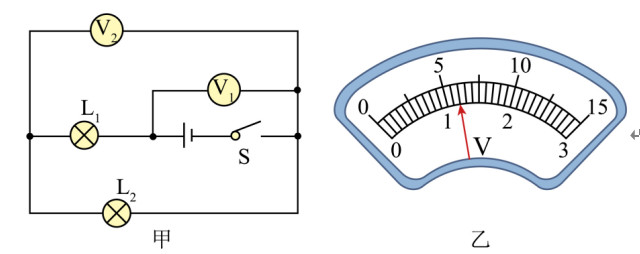

由图甲可知：电灯 L₁、L₂串联，电压表 V₁测电源电压，电压表 V₂测 L₂两端的电压。串联电路两端电压等于各部分电路两端的电压之和，所以电压表 V₁的示数应大于 V₂的示数；而两个电压表指针偏转相同，所以电压表 V₁的量程是 0~15V，分度值为 0.5V，由图乙知，示数为 7.5V，即电源电压 U=7.5V。电压表 V₂的量程是 0~3V，分度值为 0.1V，示数 1.5V，即 L₂两端的电压 U₂=1.5V，由串联电路的特点可知：L₁两端的电压 U₁=U‑U₂=7.5V‑1.5V=6V。 当断开开关时，电路为开路，两个电压表都没有接到电源上，则电压表 V₁和 V₂无示数。

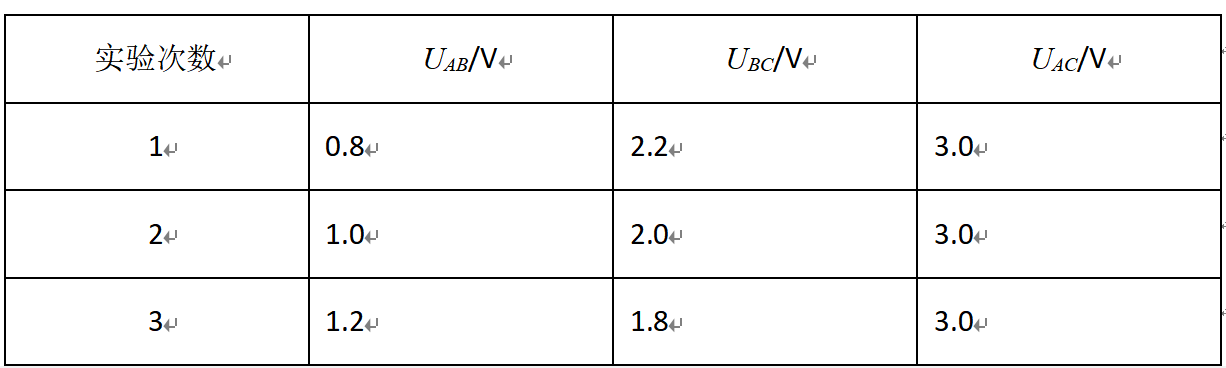

（1）两个灯泡都不亮，电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的 L₁发生断路，故应拧紧 L₁及两端的接线柱，故选 B。 （2）为避免实验偶然性，得出普遍规律，L₁、L₂应选用不同规格的灯泡进行多次实验。 （3）分析表格数据：0.8V+2.2V=3.0V、1.0V+2.0V=3.0V、1.2V+1.8V=3.0V，可得串联电路总电压等于各部分电路两端电压之和，关系式：U_AB+U_BC=U_AC。

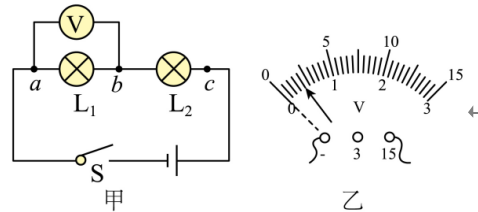

A．使用不同规格的灯泡进行多次实验是为了寻找普遍规律，避免实验偶然性，不是减小误差，故 A 错误； B．如果电压表指针偏转太小，说明所选量程过大，应该换用较小量程，读数会更准确，故 B 正确； C．测出 L₁两端电压后，将电压表导线从 a 改接到 c，会造成电压表正负接线柱接反，无法测量电压，还可能损坏电压表，故 C 错误； D．如果 L₂短路，电路中只有 L₁工作，电压表测 L₁两端电压，电压表示数变大，故 D 错误。 故选 B

由图乙可知，电压表的量程为0~15V，分度值为0.5V，电压表指针偏转角度太小，说明电压表选的量程太大，这样会导致误差太大，为了使实验结果更准确，需要断开开关S，换用0~3V的量程重新做实验。

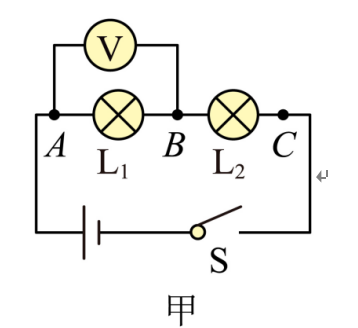

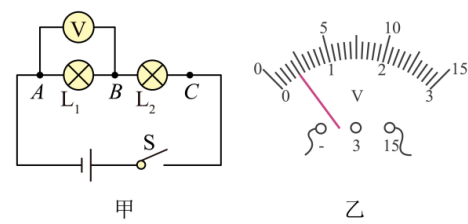

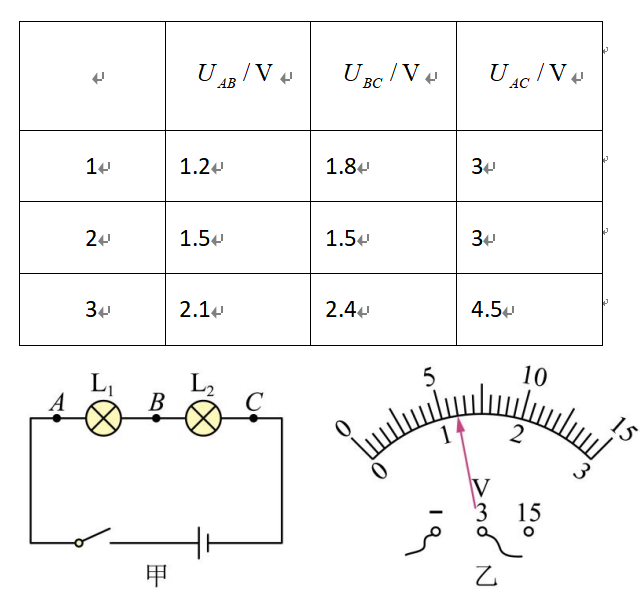

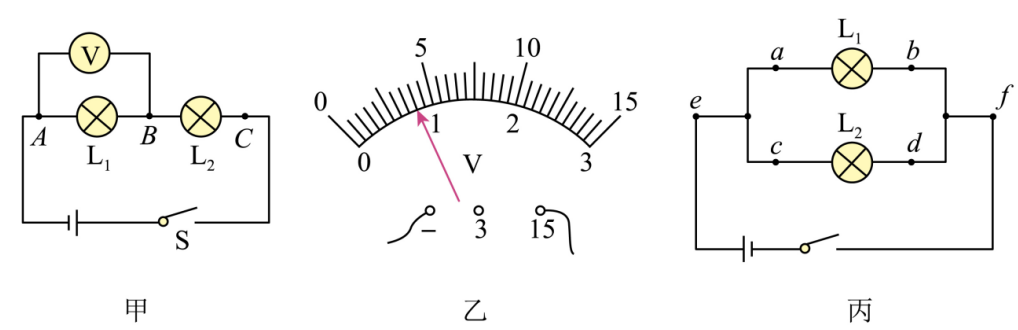

（1）由图乙可知，电压表使用的小量程，分度值为 0.1V，示数为 1.2V。 （2）将电压表接在 AB 两点之间时，A 点与电压表正接线柱相连，B 点与电压表负接线柱相连，该同学将电压表 A 处的接线柱取下接在了 C 处，则 B 点与电压表负接线柱相连，C 点与电压表正接线柱相连，此时电压表正负接线柱接反了，因此不能测出 L₂两端电压。 （3）由表格数据可知，AB 两点之间电压与 BC 两点之间电压之和等于 AC 两点之间电压，即 L₁两端电压与 L₂两端电压之和等于电源电压，因此可得到结论：串联电路中，电源电压等于各用电器电压之和。

A．灯两端电压不同，可能是电压表本身的原因，也可能是读数问题，故A不符合题意； B．由于测量一组数据，没有普遍性，不能得到实验结论，需要多次实验，故B不符合题意； C．由于测量数据有误差，实验数据不是错误的，故C不符合题意； D．灯两端电压不同是实验误差造成的，需要改变灯泡规格，多次实验，故D符合题意。 故选D。

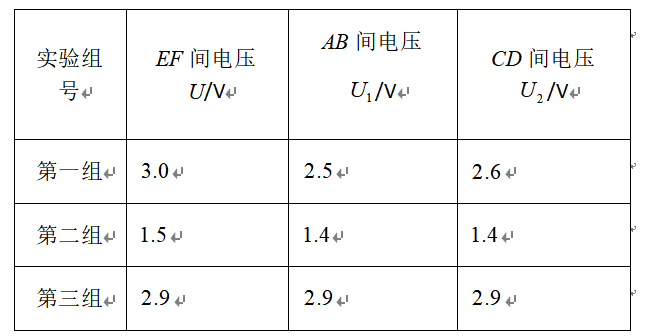

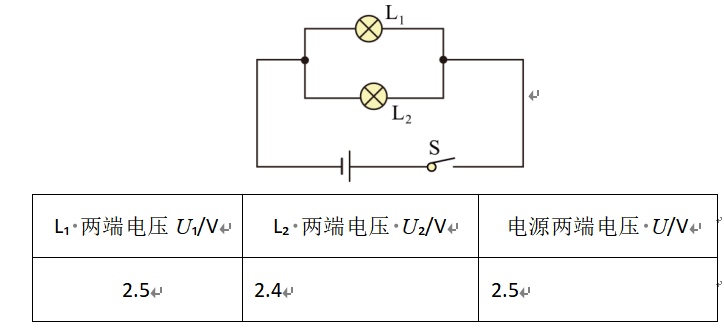

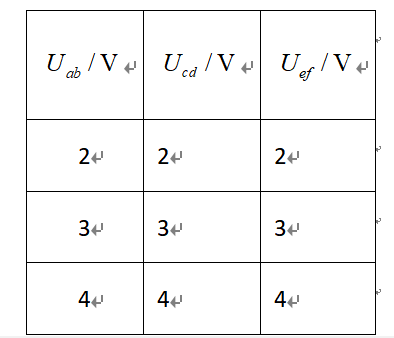

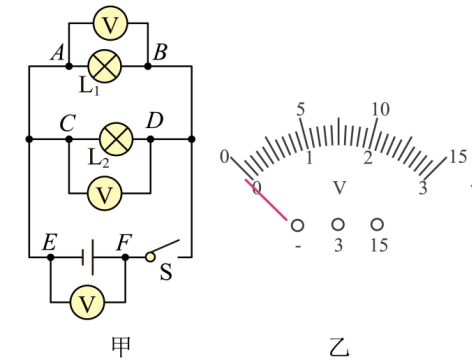

（1）根据电压表的使用规则，电压表应并联在被测电路中。 （2）电压表 B 接点不动，断开 A 改接到 C，会造成电压表正负接线柱接反，指针反向偏转，故此操作不可行。 （3）由表格数据 U_ab=U_cd=U_ef，可得：在并联电路中，各支路两端的电压相等，且等于电路的总电压。 并联电路中，无论灯泡规格是否相同，各支路电压都等于电源电压，因此仅凭电压数据，不能判断小灯泡规格是否不同。

A．由于测量数据有误差，实验数据不是错误的，要尊重实验事实，不能随意更改实验数据，故 A 不符合题意； BC．根据并联电压规律可知各支路电压相等，均等于电源电压，表中灯两端电压不同是由于误差造成的，故 BC 不符合题意； D．灯两端电压不同是实验误差造成的，为使得结论更具有普遍性，应改变灯泡规格，多次实验，故 D 符合题意。 故选 D。

（1）为保护电路，连接电路时，开关必须断开。 （2）为避免实验偶然性，得到普遍规律，要选用不同规格的灯泡，即两种规格小灯泡各取一个，故选 C。 （3）并联电路各支路独立工作、互不影响；拧掉一只灯泡，另一只灯泡仍然工作，说明是并联电路。 （4）图乙电压表指针反向偏转，故障为电压表正负接线柱接反。 （5）每个小组只有一组实验数据，样本太少。应当更换部分器材再次实验，获取多组新数据，使结论具有普遍性，故选 D。

当开关 S₁、S₂闭合时，电路为两灯泡并联，电流表测干路电流，电压表测电源电压；断开开关 S₂时，电路为灯泡 L₁的简单电路，电压表仍然测电源电压，示数不变；电流表少测一条支路的电流，电流表示数变小。故 D 符合题意，ABC 不符合题意。 故选 D。

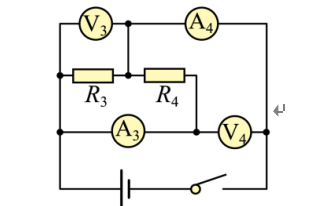

由电路图可知，闭合开关，R₃与 R₄并联。 电流表 A₃测 R₄支路的电流，电流表 A₄测干路电流；并联电路干路电流等于各支路电流之和，因此 I₃＜I₄。 电压表 V₃测 R₃两端电压，电压表 V₄测 R₄两端电压；并联电路各支路两端电压相等，等于电源电压，因此 U₃＝U₄。
