第5节 跨学科实践:制作简易调光台灯 · 练习题（共22题）

[1]通过旋动下方连接碳膜电阻的旋钮，电位器接入电路中的电阻线的长度发生了变化，电阻的大小发生了变化，其实质是个滑动变阻器。 [2]当B、C端接入电路时，顺时针旋转滑片P，电位器接入电路中的电阻变小，根据欧姆定律可知，通过台灯的电流变大，台灯的亮度变亮。

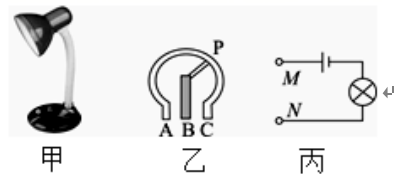

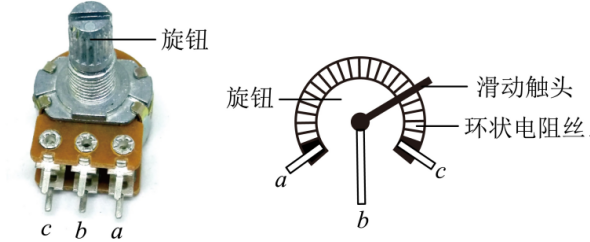

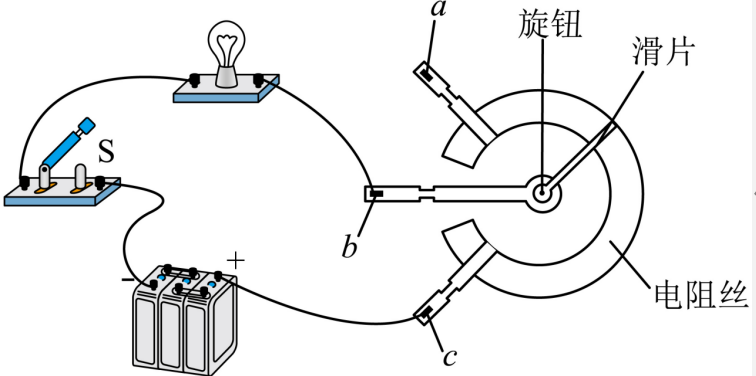

电位器的实质是变阻器的一种，滑动变阻器通过滑片的移动从而改变电阻，是由于滑片移动以后改变了连入电路中电阻丝的长度；如图所示，如果把它与灯泡串联起来，要想使滑动触头顺时针转动（在电位器背面示意图中），灯泡变暗，说明电路中的电流变小，由欧姆定律得电位器接入电路中的电阻应变大，应将滑片左边部分接入电路，即连接a和b。故B符合题意，ACD不符合题意。 故选B。

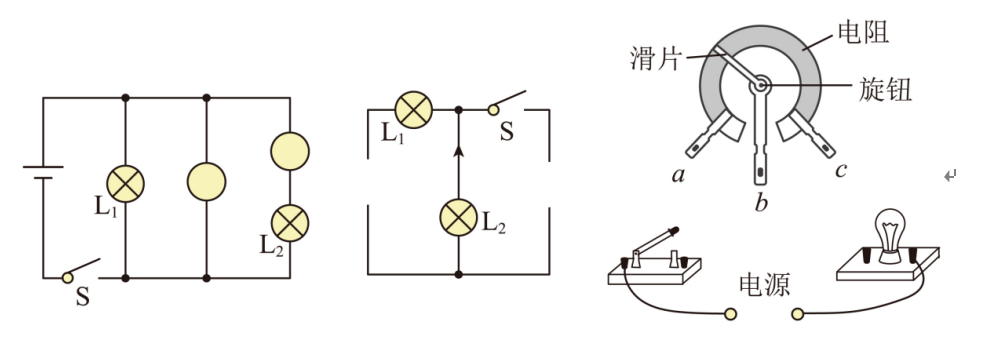

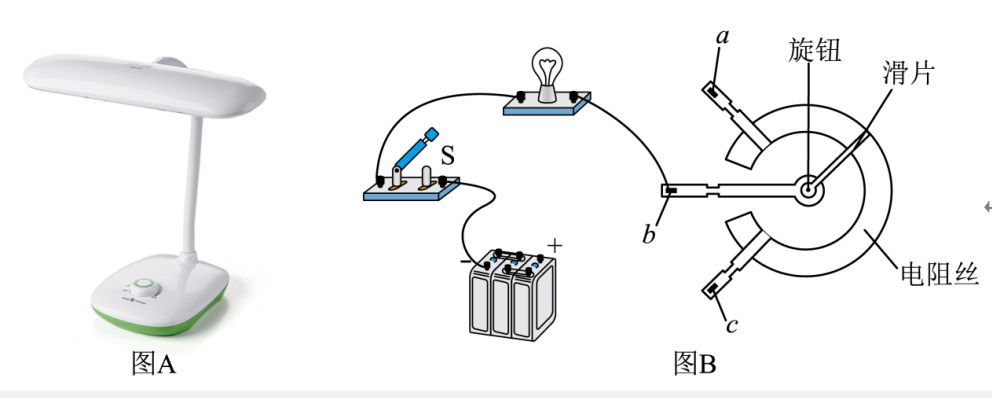

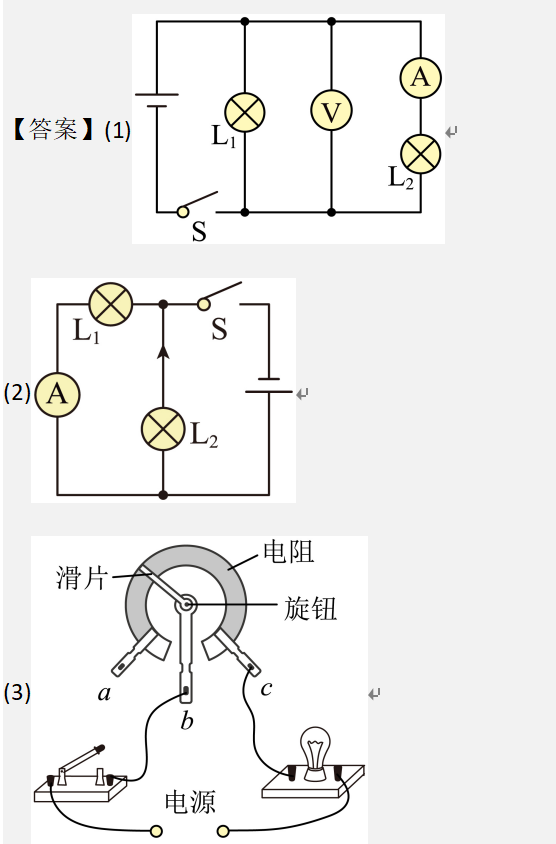

根据要求，顺时针旋动滑片时灯变亮，即电位器接入电路中的电阻变小，因此应将b、c两接线柱接入电路。

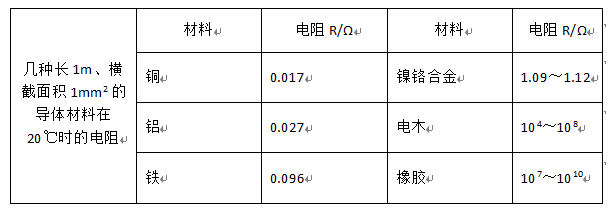

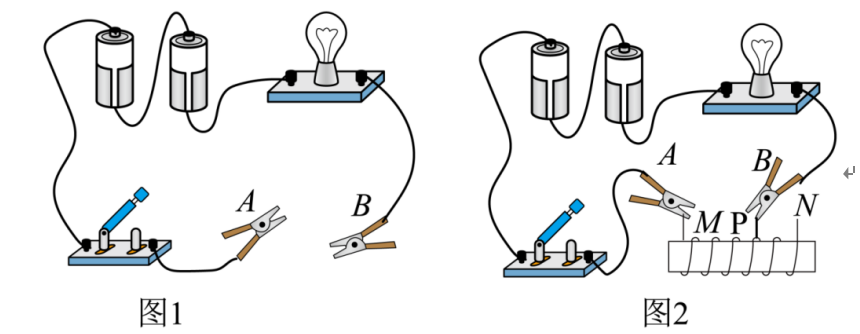

（1）闭合开关，灯泡发出明亮的光，想把灯光调暗一些，电路中的电流减小，需将电阻增大，故应先断开开关，然后更换一个阻值更大的电阻。 （2）他只用一根电阻丝的情况下，可以通过对折电阻丝或改变电阻丝接入电路的长度来改变电阻从而调节灯泡的亮暗。 （3）从表格可知，相同条件下，铜铁铝的电阻太小，电木、橡胶的电阻太大，镍铬合金的电阻较小，为了使调节灯泡亮暗的范围大一些，他应选择下表中长度和横截面积都相同的镍铬合金材料做电阻丝。 （4）此时电流从 M 端流入，从 P 端流出，故接入电路的电阻丝是 MP 段，要将灯泡亮度调亮一些，电阻丝接入电路的阻值应变小，导线夹 B 应该往左移动。 （5）能实现连续改变电阻值大小的装置是滑动变阻器，利用该元件可调节观赏灯的亮度。

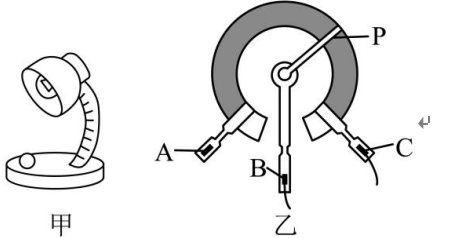

顺时针旋转旋片时，灯泡变亮，电流变大，电源电压不变时，电路中电阻变小，连入电路的部分应该是PC段，C接线柱一定接入，如果连入A、C，则它相当于一个定值电阻，移动旋钮不能改变连入电路的电阻，所以把B、C连入电路． 故选D．

由电路图知道，灯泡L与滑动变阻器R串联，电流表测电路中的电流，将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，由I=U/R 知道，电路中的电流变小，即电流表的示数变小，故AB错误； 变阻器接入电路中的电阻变大，由串联电路的分压特点知道，滑动变阻器两端的电压变大，灯泡两端的电压变小，故C正确、D错误．

滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻大小，从而改变电路中的电流，达到调节灯泡亮度的目的；所以，转动调光灯的旋钮，滑片在弧形电阻上滑动，此过程是改变接入电阻的长度。故A符合题意，BCD不符合题意。 故选A。

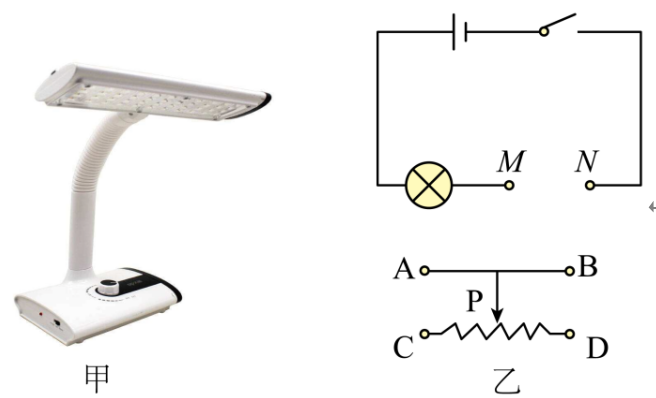

滑片P向左移动时，灯泡的亮度减小，则滑动变阻器的电阻变大，此时电阻丝PD段变长，应选择“D”接线柱，根据“一上一下”原则，可以把“AD”或“BD”接线柱接入电路．故选C。

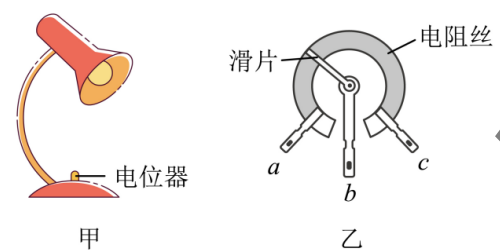

滑片P向左移动时，灯泡的亮度减小，即此时通过小灯泡的电流变小，根据欧姆定律可知，此时变阻器接入电路的电阻变大，所以应该是变阻器滑片右边的电阻丝接入电路，故必须选择D接线柱，再选择A或B接线柱即可，故C符合题意，ABD不符合题意。 故选C。

A．电位器应该与调光台灯的灯泡串联，才能通过改变接入电路的电阻来改变通过小灯泡的电流，从而调节灯泡的亮度，故A错误； B．电位器是通过改变接入电路中电阻丝的长度来改变阻值大小的，故B错误； C．若只将A、B接入电路，逆时针旋转滑片，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故C正确； D．若只将A、C接入电路，电位器连成了定值电阻，顺时针旋转滑片，它接入电路的电阻不变，灯泡亮度不变，故D错误。 故选C。

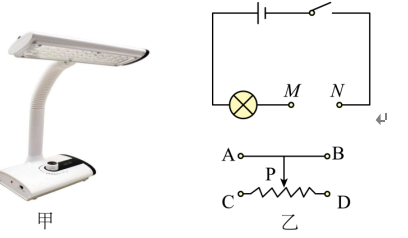

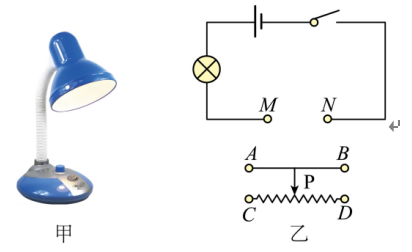

在电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度变亮，此时通过小灯泡的电流变大，说明变阻器接入电路的电阻变小，所以应该是变阻器滑片左边的电阻丝接入电路，故必须选择C接线柱；变阻器的连线一上一下，上面的接线柱选择A或B接线柱均可，故B正确，故ACD错误。 故选B。

A．在日常生活中，台灯工作时，通过它的电流约为100mA，故A正确； B．给手机充电时，台灯与手机可独立工作，互不影响，是并联的，故B错误； C．台灯发光时的电流是电子的定向移动形成的，故C错误； D．台灯可调光是因为调节台灯亮度的元件相当于滑动变阻器，会改变电路中电阻，改变电路电流，故D错误。 故选A。

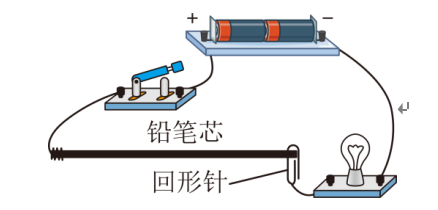

[1]闭合开关，回形针向左移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，根据欧姆定律可知，电流变大，灯泡变亮。 [2]小明发现回形针在移动的过程中灯泡亮度变化不明显，说明电流的变化比较小，根据可知，即铅笔芯电阻变化较小，故应选用电阻较大的铅笔芯，而相同材料和长度的导体，电阻与横截面积成反比，故换用更细的铅笔芯。

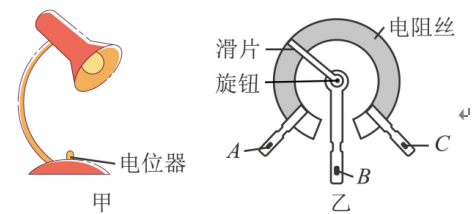

[1]如图所示，电流从电源正极出发，通过电位器、灯泡后回到电源负极，形成通路，所以电位器和灯泡是串联的。 [2]如图所示，要使灯泡亮度增加，就需要电流变大，根据欧姆定律可知，当电源电压不变时，电流变大，则电阻变小；当旋钮顺时针转动时，电位器旋钮上方的电阻逐渐减小，所以应该将接线柱A接入b图中电路。

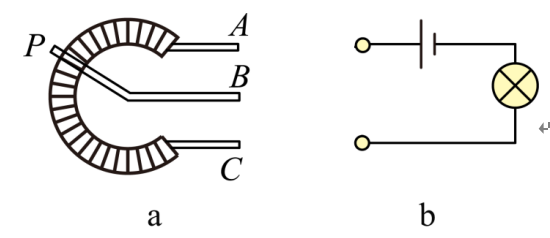

由图可知，A、B接线柱接入电路中，则从滑片到A点这部分电阻片接入电路中，当滑片向A端旋转时，电阻片接入电路中的长度变短，则连入电路的电阻变小，故B符合题意，ACD不符合题意。 故选B。

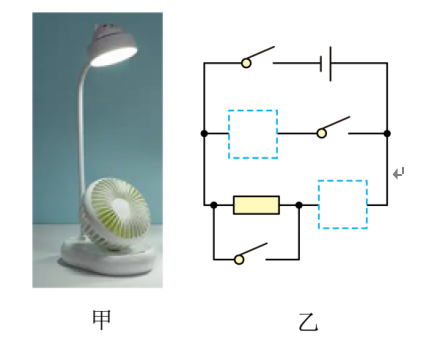

A．给手机充电，手机电池消耗电能，相当于用电器，故A正确； B．给手机充电时，台灯与手机可独立工作，互不影响，是并联的，故B错误； CD．滑动变阻器可以调节电路中的电流，从而影响台灯的亮度，因此，调节台灯亮度的元件相当于滑动变阻器，与灯泡串联，故CD正确。 故选ACD。

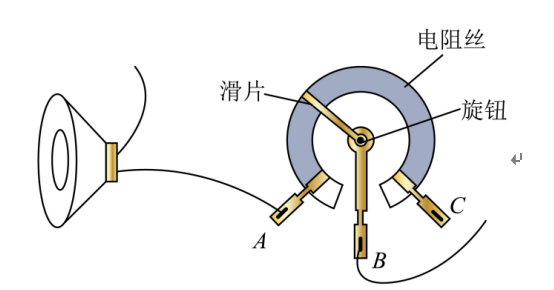

[1]电位器相当于滑动变阻器，要增大喇叭音量，需增大通过喇叭的电流。根据欧姆定律，在电源电压不变时，要增大电流需减小电位器接入电路的电阻。由图可知，逆时针转动旋钮，滑片靠近A端，接入电路的电阻丝长度变短，电阻减小，电流增大，喇叭音量增大。 [2]若电位器开路，电路中无电流，喇叭不发声；而现在喇叭音量一直很大且调节滑片响度不变，说明电位器接入电路的电阻始终为0，即电位器短路 。

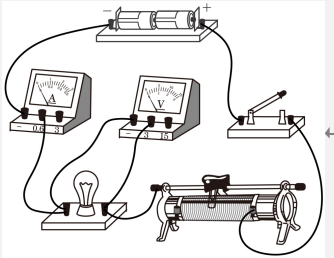

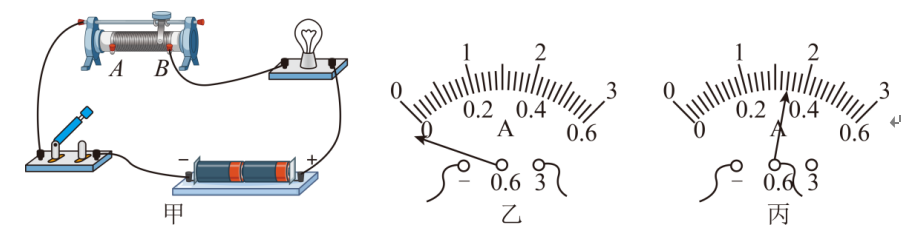

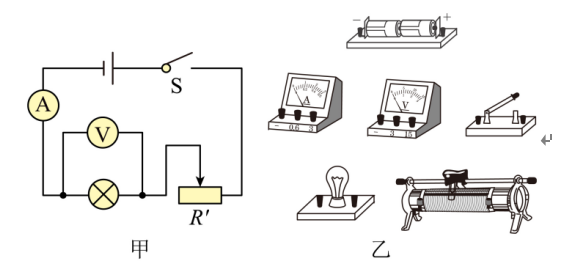

（1）连接电路之前，开关应断开，保护电路；闭合开关前滑动变阻器滑片要移到阻值最大位置，即 A（左）端。 （2）小灯泡不亮，有可能是滑动变阻器接入阻值过大，电路电流太小。移动滑动变阻器滑片，减小接入电阻，若灯泡发光，说明电路通路；若仍不发光，则电路存在断路。 （3）电流表指针反向偏转，说明正负接线柱接反，电流从负接线柱流入，即导线 a；电流表选用 0～0.6A 量程，分度值 0.02A，示数为 0.34A。
