第2节 欧姆定律 · 练习题（共35题）

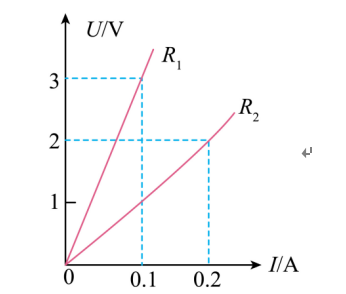

由图可知，R₁的阻值为 R₁=U₁/I₁=3V/0.1A=30Ω。 R₂的电阻为 R₂=U₂/I₂=2V/0.2A=10Ω。 则 R₁、R₂的电阻之比为 R₁/R₂=30Ω/10Ω=3/1。 故 ABD 不符合题意，C 符合题意。 故选 C。

A．图中定值电阻R0与变阻器R串联，电流表串联电路电流；机翼向上凸起，机翼上方的水流速度较快，机翼上方受到的竖直向下的压强小于机翼下方受到的竖直向上的压强，机翼获得竖直向上的压力差，水流速度越大，机翼获得竖直向上的压力差越大，变阻器接入电路中的电阻越小，电路电阻越小，电路电流越大，则电流表的示数越大，故A符合题意； B．图中定值电阻R0与变阻器R串联，电压表测量变阻器R的电压。水流速度越大，机翼获得竖直向上的压力差越大，变阻器接入电路中的电阻越小，由串联电路中电阻越小分到的电压越小得，电压表的示数变小，故B不符合题意； C．图中定值电阻R0与变阻器R串联，电流表串联电路电流；机翼向下凸起，机翼下方的水流速度较快，机翼下方受到的竖直向上的压强小于机翼上方受到的竖直向下的压强，机翼获得竖直向下的压力差，水流速度越大，机翼获得竖直向下的压力差越大，变阻器接入电路中的电阻越大，电路电阻越大，电路电流越小，则电流表的示数越小，故C不符合题意； D．图中定值电阻R0与变阻器R串联，电压表测量定值电阻R0的电压。机翼向下凸起，机翼下方的水流速度较快，机翼下方受到的竖直向上的压强小于机翼上方受到的竖直向下的压强，机翼获得竖直向下的压力差，水流速度越大，机翼获得竖直向下的压力差越大，变阻器接入电路中的电阻越大，电路电阻越大，电路电流越小，由欧姆定律得，定值电阻R0的电压变小，故电压表的示数变小，故D不符合题意。 故选A。

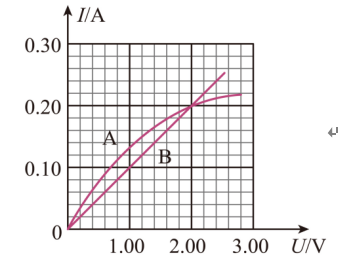

由图可知，导体 B 的电流与电压成正比，所以导体 B 是定值电阻。当导体 A、B 两端的电压均为 1.00V 时，A 的电流大于 B 的电流，根据 R=U/I，A 的阻值小于导体 B 的阻值。

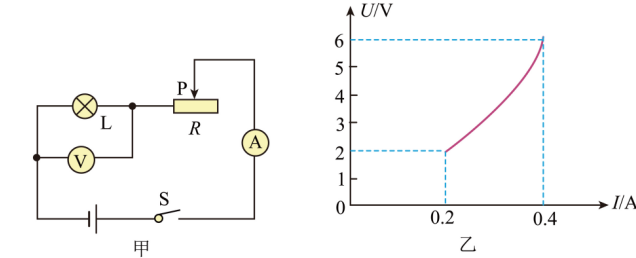

由电路图可知，灯泡 L 与滑动变阻器 R 串联，电压表测 L 两端的电压，电流表测电路中的电流。当滑片位于左端时，滑动变阻器接入电路中的电阻为零（电路为灯泡的简单电路），此时电路中的电流最大，由图像可知，此时电路中的电流 I=0.4A，灯泡两端的电压为 6V，即电源的电压 U=6V。 当滑片位于右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，由图像可知，此时灯泡两端的电压 U_L′=2V，电路中的电流 I′=0.2A。 因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压 U_滑=U−U_L′=6V−2V=4V。 滑动变阻器的最大阻值为 R_滑大=U_滑/I′=4V/0.2A=20Ω。

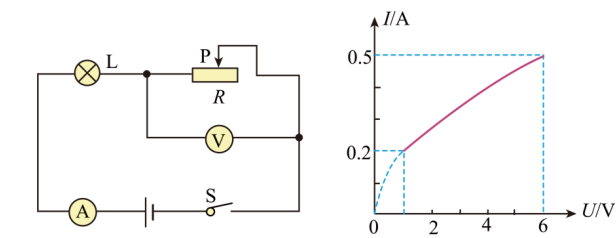

（1）小灯泡 L 正常发光时的电阻 R_L=U_L/I_L=6V/0.5A=12Ω。 （2）由电路图可知，灯泡和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，由图像可知，当灯泡两端的电压是 6V 时，通过灯泡的电流是 0.5A，灯泡的额定电流是 0.5A，此时灯泡正常发光，所以灯泡的电压是 6V，电源电压 U=U_L+U_R=6V+2V=8V。 （3）当电路中的电流最大是 0.5A，变阻器连入电路的电阻为零，电源电压最小，最小电源电压 U_min=U_L=6V。 当电路中的最小电流是 0.2A，变阻器连入电路的电阻为最大值 50Ω，变阻器两端的电压 U_R1=I_minR_大=0.2A×50Ω=10V＜15V。 此时电源电压最大，最大电源电压 U_max=U_L1+U_R1=1V+10V=11V。 电源电压的取值范围是 6～11V。
