第2节 串、并联电路中电压的规律 · 练习题（共38题） 首页 › 九年级全册 › 第十六章 电压 电阻 › 第2节 串、并联电路中电压的规律31. 实验探究题 中等
小明为了 “探究串联电路中电压规律”，设计了电路图，将两只灯泡 L1 、L2 串联起来接到了电压为 3V 的电源上，如图所示。
(1) 在测 L2 两端的电压时，小明同学为了节省实验时间，将电压表所接的 B 接点不动，只将 A 点接线改接到 C 点上；这样________（选填 “能” 或 “不能”）测出 L2 两端的电压。
答案：不能
(2) 小红也利用相同的器材做了此实验，但闭合开关后，两灯都不亮，而测得的数据是：UAB =0V，UBC =3V，UAC =3V，若故障只出在 L1 或 L2 上，则故障是________。
答案：L2 断路
(3) 故障排除后，实验正常进行。分别测出 UAB =1.4V、UBC =1.4V、UAC =2.8V，小红认为：串联电路中各部分电路两端的电压始终是相等的。你认为这个结论________（选填 “正确”“错误”），接下来应该________。
答案：错误；更换不同规格的灯泡进行多次测量
答案： (1) 不能；(2) L2 断路；(3) 错误；更换不同规格的灯泡进行多次测量
查看解析 （1）原来电压表测 L1 两端的电压，则与 A 相连的为电压表的正接线柱，与 B 相连的为电压表的负接线柱，若将电压表所接的 B 接点不动，只将 A 点接线改接到 C 点上，此时电压表的正负接线柱接反了，所以这样不能测出 L2 两端的电压。
（2）图中两灯串联，闭合开关后，两灯都不亮，说明电路可能断路；测得 UBC =3V，说明 BC 之外的电路为通路；测得 UAC =3V，说明电源是正常的；测得 UAB =0V，说明 AB 之外的电路有断路，若故障只出在 L1 或 L2 上，则故障是 L2 断路。
（3）该实验选用两灯泡的规格相同，灯泡两端的电压相等，器材特殊，且只做了一次实验，结论具有偶然性，所以小红的结论是错误的；接下来应更换不同规格的灯泡进行多次测量。
32. 计算题 中等

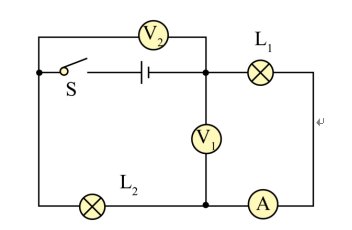

如图所示，已知电源是由几节新干电池串联而成，闭合开关，电压表 V1 、V2 示数分别为 6V、9V，电流表的示数为 1.5A，求：
(1) 通过 L1 的电流；
答案：1.5A
(2) L1 和 L2 两端的电压。
答案：L1 两端的电压为 6V，L2 两端的电压为 3V
答案： (1) 1.5A；(2) L1 两端的电压为 6V，L2 两端的电压为 3V
查看解析 （1）由电路图可知，闭合开关 S，L1 和 L2 串联，电流表测电路中的电流，电压表 V1 测 L1 两端电压，电压表 V2 测电源电压。电流表的示数为 1.5A，串联电路中电流处处相等，即通过 L1 的电流为 1.5A。
（2）由电路图可知，闭合开关 S，L1 和 L2 串联，电压表 V1 测 L1 两端电压，电压表 V2 测电源电压。电压表 V1 、V2 示数分别为 6V、9V，即 L1 两端电压为 6V，电源电压为 9V。串联电路中，电源电压等于各用电器两端电压之和，故 L2 两端的电压：
UL2 =U电源 −UL1 =9V−6V=3V。
33. 计算题 中等

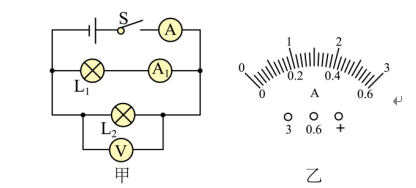

如图甲所示电路中，当开关 S 闭合时，电流表 A 的示数为 0.3A，电流表 A1 的示数为 120mA，L1 两端的电压为 3V。求：
(1) 如图乙是甲图中电流表 A 的示意图，用笔画线标出此时所选的接线柱并画出指针所指的位置；
答案：选用 0～0.6A 量程，指针指在 0.3A 刻度处
(2) 电源是采用几节干电池串联的；（要写出计算过程）
答案：2节
(3) 通过 L2 的电流。
答案：0.18A
答案： (1) 选用 0～0.6A 量程，指针指在 0.3A 刻度处；(2) 2节；(3) 0.18A
查看解析 （1）由电路图可知，两灯泡并联，电流表 A 测干路电流，电流表 A1 测 L1 支路的电流，电压表测电源电压。干路电流为 0.3A，选择 0～0.6A 小量程，分度值 0.02A，指针指向 0.3A 刻度线。
（2）并联电路各支路电压等于电源电压，U=3V。
一节新干电池电压为 1.5V，
电池节数：n = U ÷ 1.5V = 3V ÷ 1.5V = 2，故需要 2 节干电池串联。
（3）干路电流 I=0.3A，I1 =120mA=0.12A。
并联电路干路电流等于各支路电流之和，
I2 = I − I1 = 0.3A − 0.12A = 0.18A。
答：通过 L2 的电流是 0.18A。
34. 计算题 困难
如图所示的电路中，电源电压不变，电表均为理想电表。当开关 S1 、S2 均闭合时，V1 的示数为 12V，V2 的示数为 9.6V；当开关 S1 闭合，S2 断开时，V1 和 V2 的示数均为 10V。求：
(1) 电源的电压为多少？
答案：12V
(2) 开关 S1 、S2 均闭合时，R2 两端的电压为多少？
答案：2.4V
(3) 开关 S1 闭合、S2 断开时，R1 两端的电压为多少？
答案：8V
(4) 将电路中电压表 V2 替换为电流表 A2 ，只闭合开关 S1 时，电流表 A2 的示数为 0.4A。断开开关，继续将电路中的电压表 V1 替换为电流表 A1 ，只闭合开关 S1 时，电流表 A2 的示数变为 0.5A，求此时干路上的电流为多少？
答案：0.9A
答案： (1) 12V；(2) 2.4V；(3) 8V；(4) 0.9A
查看解析 （1）由图可知，当开关 S1 、S2 均闭合时，电阻 R3 被短路，电阻 R1 和 R2 串联，电压表 V1 测 R1 和 R2 两端总电压，即电源电压，V1 的示数为 12V，故电源的电压为 12V。
（2）由图可知，当开关 S1 、S2 均闭合时，电阻 R3 被短路，电阻 R1 和 R2 串联，电压表 V1 测电源电压，电压表 V2 测电阻 R1 两端电压，V2 的示数为 9.6V。
则 R2 两端的电压：U2 = U − U1 =12V −9.6V =2.4V。
（3）当开关 S1 闭合，S2 断开时，三个电阻串联，电压表 V1 测 R1 和 R2 两端总电压，电压表 V2 测 R1 和 R3 两端总电压，V1 和 V2 的示数均为 10V，则有：
U1 ′+U2 ′=10V
U1 ′+U3 ′=10V
U1 ′+U2 ′+U3 ′=12V
解得：U1 ′=8V，U2 ′=U3 ′=2V。
（4）将电路中电压表 V2 替换为电流表 A2 ，只闭合开关 S1 时，只有 R2 接入电路，电流表 A2 的示数为 0.4A，即通过 R2 的电流为 0.4A。
断开开关，继续将电路中的电压表 V1 替换为电流表 A1 ，只闭合开关 S1 时，三个电阻并联，电流表 A2 测电阻 R1 和 R2 的总电流，电流表 A1 测电阻 R1 和 R3 的总电流，电流表 A2 的示数变为 0.5A。
通过 R1 的电流：I1 =0.5A −0.4A =0.1A。
由 U2 ′=U3 ′可知，R2 和 R3 的阻值相同，并联后通过的电流也相同，即通过 R3 的电流也为 0.4A。
干路上的电流：I = I1 +I2 +I3 =0.1A+0.4A+0.4A =0.9A。
答：此时干路上的电流为 0.9A。
35. 单选题 中等

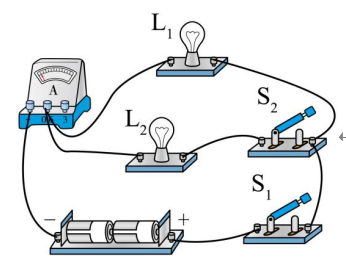

如图，电源电压不变。闭合开关 S1 和 S2 ，小灯泡 L1 和 L2 均正常发光，电流表有示数。下列分析正确的是（ ）
A. 小灯泡 L1 和 L2 串联B. 若断开开关 S2 ，电流表示数会变小C. 若小灯泡 L1 比 L2 亮，原因是小灯泡 L1 两端的电压比 L2 两端的电压大D. 若只闭合开关 S2 ，电路中只有小灯泡 L2 发光答案： B
查看解析 A．根据实物图可知，电流有两条路径回到电源负极，小灯泡 L1 和 L2 并联，故 A 错误；
B．小灯泡 L1 和 L2 并联，电流表测干路的电流，若断开开关 S2 ，小灯泡 L2 所在支路的电流为 0，则电流表示数会变小，故 B 正确；
C．小灯泡 L1 和 L2 并联，所以小灯泡 L1 和 L2 两端的电压相等，故 C 错误；
D．开关 S2 控制小灯泡 L2 所在的支路，只闭合开关 S2 ，电路断路，两个灯泡都不亮，故 D 错误。
故选 B。
36. 单选题 中等
如图所示电路中，电源电压恒为 6V。闭合开关 S，电路正常工作，电压表的示数为 3V。一段时间后，电压表的示数由 3V 变为 6V，电流表示数增大。若电路中仅有一处故障，且只发生在 R1 、R2 上，则电路的故障是（ ）
A. R1 断路B. R2 断路C. R1 短路D. R2 短路答案： C
查看解析 电路正常工作，R1 和 R2 串联，电流表测串联电路的电流，电压表测 R2 两端电压。一段时间后，电流表示数增大，说明电路总电阻变小，电路发生短路故障，断路时电流为零，因此 A、B 错误；
电压表示数由 3V 变为 6V，等于电源电压，说明 R1 短路，此时电压表直接测电源电压，电路总电阻减小，电流变大，故 C 正确，D 错误。
故选 C。
37. 填空题 中等
如图所示，电源电压不变，闭合开关 S，灯泡 L1 、L2 都发光，一段时间后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为零，由此判断发生故障的原因可能是______________。
答案： L2 断路
查看解析 由电路图可知，灯泡 L1 、L2 并联，电流表测通过 L2 的电流。一段时间后，其中一个灯泡突然熄灭，另一个灯泡仍能工作，说明故障为某处断路；电压表示数不变，说明电压表两接线柱到电源两极的电路是通路，电流表示数几乎为零，则故障是 L2 断路。
38. 实验探究题 中等

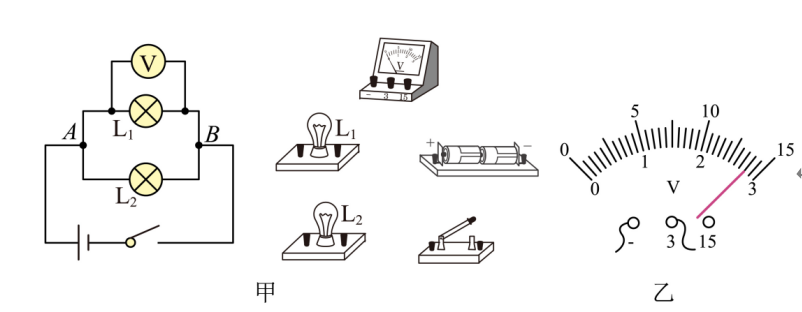

某小组在 “探究并联电路中电压的特点” 实验中。
(1) 如图甲，根据电路图，用笔画线表示导线，将实物连接起来；
答案：实物图连接（略）
(2) 连接电路时，开关处于________状态；
答案：断开
(3) 正确连接好电路后，闭合开关，电压表的示数如图乙所示，为________V；
答案：2.8
(4) 测得灯泡 L1 两端电压后，再测得灯泡 L2 两端电压和 A、B 两端电压，记录数据。改变两个小灯泡的规格，重复以上操作，其目的是____________________；
答案：多次测量，以得到普遍的规律
(5) 评估交流环节，有同学提出：实验中连接完电路，闭合开关，发现电压表指针反向偏转，原因是____________________。
答案：电压表正、负接线柱接反
答案： (1) 实物图连接（略）；(2) 断开；(3) 2.8；(4) 多次测量，以得到普遍的规律；(5) 电压表正、负接线柱接反
查看解析 （1）由图甲电路图可知，L1 、L2 并联，电压表测 L1 两端电压。电流从电源正极出发，分为两条路径，分别经过 L1 、L2 ，汇合后经过开关回到电源负极；电压表并联在 L1 两端，电源为 2 节干电池，选择 0~3V 量程，电流从 “3” 接线柱流入、从 “‑” 接线柱流出。
（2）为保护电路，连接电路时，开关应处于断开状态。
（3）电压表选用 0~3V 量程，分度值为 0.1V，示数为 2.8V。
（4）探究并联电路中电压的特点，多次改变灯泡规格重复实验，目的是多次测量，得到普遍规律，避免实验偶然性。
（5）闭合开关，电压表指针反向偏转，是电压表正、负接线柱接反，电流从负接线柱流入，正接线柱流出
