第4节 变阻器 · 练习题(共35题) 首页 › 九年级全册 › 第十六章 电压 电阻 › 第4节 变阻器1. 单选题 中等
如图所示的测量仪器读数正确的是( )
A. 插入式电阻箱 A、B 两个接线柱之间的电阻值是 9ΩB. 电阻箱的读数为 201.1ΩC. 电流表的示数为 1.5AD. 电压表的示数为 12.5V答案: A
查看解析 A.当铜塞插入时,则该铜塞处的电阻丝就会短路,这部分电阻不连入电路;由图可知,A、B 两个接线柱之间的电阻是
5Ω+2Ω+2Ω=9Ω
故 A 正确;
B.电阻箱接入电路电阻值为
2×1000Ω+0×100Ω+1×10Ω+1×1Ω=2011Ω
故 B 错误;
C.电流表使用的 0~0.6A 量程,每一个大格代表 0.2A,每一个小格代表 0.02A,电流为 0.3A,故 C 错误;
D.电压表使用的 0~3V 量程,每一个大格代表 1V,每一个小格代表 0.1V,电压为 2.5V,故 D 错误。
2. 填空题 中等

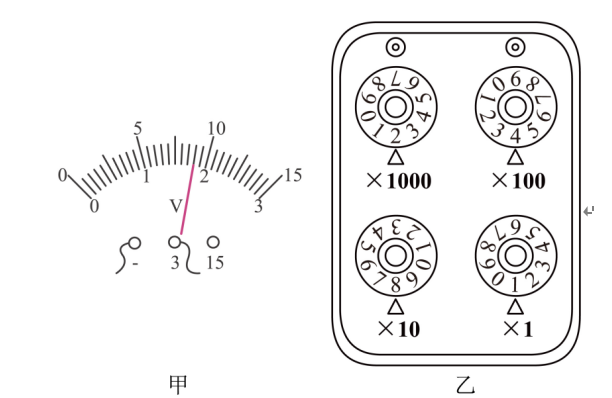

如图甲所示,电压表读数是______V;图乙中电阻箱的阻值为_________Ω;对人体的安全电压为___________。
答案: 1.8;2481;不高于 36V
查看解析 [1] 如图甲所示,电压表选用小量程,分度值为 0.1V,示数为 1.8V。
[2] 图乙中电阻箱的阻值为
R=2×103 Ω+4×102 Ω+8×101 Ω+1×100 Ω=2481Ω
[3] 对人体的安全电压为不高于 36V,高于此值会造成危险。
3. 单选题 简单
如图所示,电阻箱的示数( )
A. 8306B. 8063C. 6038D. 6830答案: C
查看解析 由图知,电阻箱的示数为
6×1000Ω+0×100Ω+3×10Ω+8×1Ω=6038Ω
故C符合题意。
故选C。
4. 填空题 中等

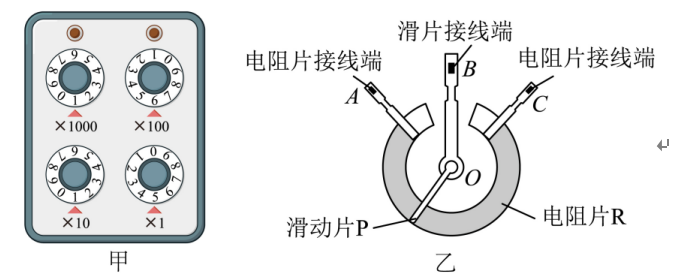

如图甲所示,电阻箱的示数为________Ω;如图乙所示是旋转式变阻器的结构图,它通过改变接入电路中电阻片的________(选填 “粗细”、“长度” 或 “材料”)改变电阻,从而改变电路中的电流。A、B、C 为它的三个接线柱,P 为旋转触针。若将它放入电路中调节灯泡的亮度,逆时针旋转能使灯泡的亮度变大,则应将________(选填 “A、B”、“B、C” 或 “A、C”)接线柱连入电路中。
答案: 1615;长度;B、C
查看解析 [1] 由图可知,电阻箱的示数为
1×103 Ω+6×102 Ω+1×101 Ω+5×100 Ω=1615Ω
[2] 如图乙,旋转滑片时,电阻片连入电路的长度发生变化,从而改变了变阻器连入电路的电阻值。
[3] 逆时针旋转要使灯泡的亮度变大,需增大电路的电流,减小变阻器连入电路的电阻,即减小电阻片连入电路的长度,应将 B、C 接线柱连入电路中。
5. 单选题 中等
如图所示,给出了滑动变阻器四种接入电路的结构示意图。其中,当滑片P向左滑动时,使连入电路中的电阻最大且不改变的接法是( )
答案: D
查看解析 A.当滑片P向左滑动时,滑动变阻器接入的阻值变小,故A不符合题意;
B.当滑片P向左滑动时,滑动变阻器接入的阻值变小,故B不符合题意;
C.当滑片P向左滑动时,滑动变阻器接入的阻值变大,不能保持不变,故C不符合题意;
D.滑动变阻器的下方接线柱接入电路,整个电阻丝连入电路中,当滑片P向左滑动时,起不到调节作用,但滑动变阻器接入的阻值始终为最大值,且能保持不变,故D符合题意。
故选D。
6. 实验探究题 简单

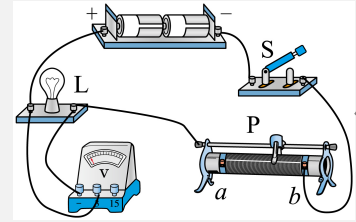

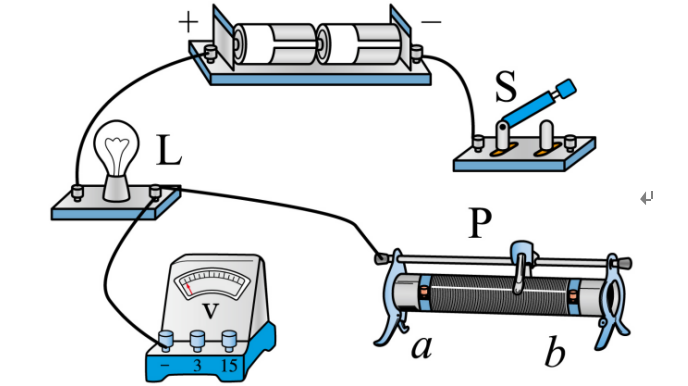

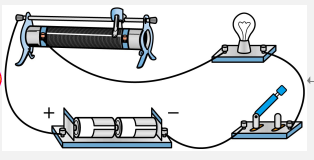

在 “滑动变阻器改变电路中的电流、电压” 的实验中。
(1) 请用笔画线代替导线将甲所示电路连接完整,要求:滑动变阻器的滑片向右移动时灯变亮。
答案:实物连接:电压表并联在灯泡两端,滑动变阻器接 b 接线柱
(2) 根据你所连接电路,开关闭合前,滑片应该移到滑动变阻器的______(选填 “a”、“b”)端,目的是________________________。
答案:a;防止电路中电流过大烧坏用电器
(3) 滑动变阻器铭牌上面标有电流值和电阻值,其中 1.2A 表示________________。
答案:允许通过的最大电流是1.2A
答案: (1) 实物连接:电压表并联在灯泡两端,滑动变阻器接 b 接线柱;(2) a;防止电路中电流过大烧坏用电器;(3) 允许通过的最大电流是1.2A
查看解析 (1)滑动变阻器的滑片向右移动时灯变亮,即滑片向右时电路中电阻变小,滑动变阻器接入的长度变短,故滑动变阻器接 b 点,电源电压为 3V,故电压表选择 0~3V 量程即可,注意正进负出。
(2)开关闭合前,滑片应该移到滑动变阻器的阻值最大处,即 a 端;防止闭合开关时电流过大,烧坏用电器。
(3)滑动变阻器铭牌上面标有电流值和电阻值,其中 1.2A 表示允许通过的最大电流为 1.2A。
7. 单选题 中等

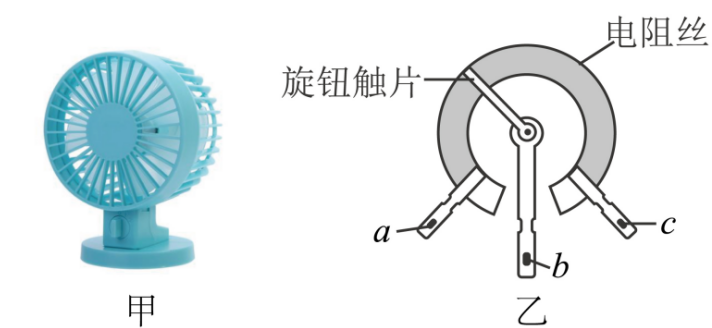

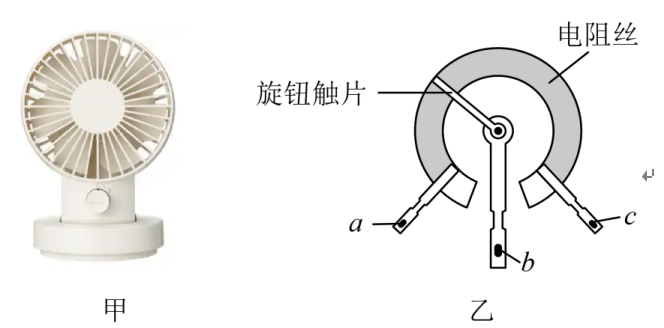

小明的学习桌上有一个可调风速的小风扇,如图甲所示;图乙为其用于调风速的机械电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。下列有关说法正确的是( )
A. 机械电位器通过改变电阻丝的横截面积来改变接入电路的电阻B. 若将a、c接入电路中,逆时针转动旋钮时,风扇风速加快C. 若将a、b接入电路中,顺时针转动旋钮时,风扇风速加快D. 若将b、c接入电路中,顺时针转动旋钮时,风扇风速加快答案: D
查看解析 A.如图机械电位器是通过改变接入电路中电阻丝的长度来改变电阻,从而改变电路的电流达到改变风扇转速的目的,故A错误;
B.若将a、c接入电路中,电阻丝全部接入电路,转动滑片,接入电路的电阻大小不变,风扇转速不变,故C错误;
C.若将a、b接入电路中,滑片左边的电阻丝接入电路,顺时针转动旋钮,电阻丝连入电路的长度增加,电阻增大,电流变小,风扇风速变慢,故C错误;
D.若将b、c接入电路中,滑片右边的电阻丝接入电路,转动旋钮,顺时针转动旋钮,电阻丝连入电路的长度变短,电阻减小,电流变大,风扇风速加快,故D正确。
故选D。
8. 填空题 中等
某滑动变阻器铭牌上标有 “10Ω 1.5A” 字样,其含义是______________________________。将滑动变阻器与灯泡串联后接入电路,当滑片 P 向左端滑动时,灯泡变亮,则滑动变阻器应将接线柱________(选填 “A” 或 “B”)与 D 接入电路。
答案: 滑动变阻器的最大阻值是 10Ω,允许通过的最大电流是 1.5A;A
查看解析 [1] 滑动变阻器铭牌上标有 “10Ω 1.5A” 字样,其含义是滑动变阻器的最大阻值是 10Ω,允许通过的最大电流是 1.5A。
[2] 若要使滑动变阻器的滑片 P 向左端滑动时使小灯泡变亮,则此时滑动变阻器的阻值变小,因此应将接线柱 A 与 D 接入电路。
9. 实验探究题 中等
小刚用如图所示的实验器材来研究调光台灯的工作原理,并连接了部分实验电路。
A.电源和开关之间
B.开关和小灯泡之间
C.小灯泡和滑动变阻器之间
D.滑动变阻器和电源之间
(1) 请你用笔画线代替导线,帮小刚连接成完整的实验电路,并让开关闭合时滑动变阻器连入电路的电阻最大;
答案:实物连线:滑动变阻器接右下接线柱
(2) 另一组小红在实验过程中无论怎样移动滑片,小灯泡的亮度都不变且一直很亮,这是因为____________。
答案:滑动变阻器接了两个上端的接线柱或滑动变阻器被短接
(3) 小强认为在电路中连入一只电流表,观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断,电流表可以串联在这个电路中的________。
答案:ABCD
答案: (1) 实物连线:滑动变阻器接右下接线柱;(2) 滑动变阻器接了两个上端的接线柱或滑动变阻器被短接;(3) ABCD
查看解析 (1)要使开关闭合时滑动变阻器连入电路的电阻最大,应将滑片 P 左侧电阻丝连入电路。
(2)发现小灯泡的亮度都不变且一直很亮,说明电路中电流很大,电路中电阻很小,无论怎样移动滑片 P,灯很亮,说明变阻器失去了变阻的作用,是因为:滑动变阻器接了两个上端的接线柱或滑动变阻器被短接。
(3)因串联电路电流只有一条路径,串联电路中各处的电流相等,所以电流表可以串联在电路中任何位置,故 ABCD 符合题意。
故选 ABCD。
10. 单选题 中等

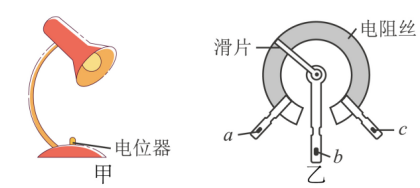

如图甲所示是某可调节亮度台灯,图乙是其用于调光的电位器结构图,a、b、c是它的是三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,下列分析正确的是( )
A. 电位器与灯泡并联B. 若只将a、b接入电路,逆时针转动旋钮时灯泡变暗C. 若只将a、c接入电路,顺时针转动旋钮时灯泡变亮D. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的答案: D
查看解析 AD.电阻大小与长度有关,电位器是通过改变接入电路中电阻丝的长度来改变电路中电流,从而改变灯泡亮度的,故电位器与灯泡串联,故A错误,D正确;
B.若只将a、b接入电路,电流经过电位器左侧部分电阻丝,逆时针转动旋钮时接入电阻变小,电路中电流变大,灯泡变亮。故B错误;
C.若只将a、c接入电路,电流经过整个电阻丝,电位器此时相当于一个定值电阻。无法改变接入电阻的大小,灯泡亮度不变,故C错误。
故选D。
11. 填空题 中等

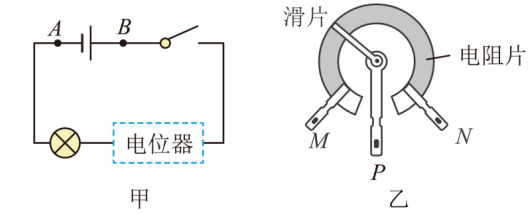

小王家有一个亮度可调的台灯。该台灯外壳是塑料的,它是一种__________(选填“导体”或“绝缘体”)。该台灯的电路图如图甲所示,如果用导线将A、B两点连接起来,电路将会______ 。控制亮度主要通过电位器来实现,电位器结构如图乙所示,当电位器的N、P两个接头接入电路后,要想灯泡变亮,我们应该______________(选填“顺时针”或“逆时针”)移动滑片。如果其内部的电阻片制作的更厚一些,它的整体电阻将会___________(选填“变大”“变小”或“不变”)
答案: 绝缘体 短路 顺时针 变小
查看解析 [1]该台灯外壳是塑料的,塑料是一种绝缘体。
[2]如果用导线将A、B两点连接起来,即将电源正负极直接用一根导线连接,电路将会发生短路。
[3]当电位器的N、P两个接头接入电路后,要想灯泡变亮,即电流变大,即将电位器接入阻值调小,故顺时针调节滑片减小电阻丝接入长度从而减小阻值。
[4] 如果其内部的电阻片制作的更厚一些,电阻横截面积会增大,阻值会变小。
12. 画图题 中等

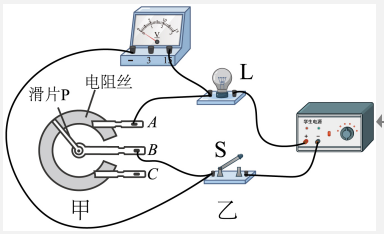

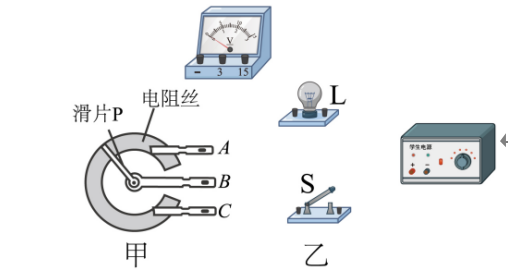

如图甲是电位器的示意图,滑片P可随转动旋钮改变其在电阻丝上的位置,从而改变接入电路中的阻值大小。请将该电位器连入乙图中,要求顺时针旋转滑片P时,灯泡变亮,电压表示数变小。
查看解析 顺时针旋转滑片P时,灯泡变亮,说明电路中电流变大了,电位器连入电路的阻值变小(连入电路的电阻丝变短),所以应将电位器的A、B接线柱接入电路中,由此将灯泡、电位器和开关依次连接在电源两极上,根据串联分压原理可知电位器的电压变小,电压表示数变小,则电压表与电位器并联,如图所示:
13. 单选题 中等
图甲是常用的一种可调风速的小风扇,图乙为其用于调风速的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与旋钮触片相连。下列有关说法正确的是( )
A. 电位器应该与电风扇中的电动机并联B. 若将a、b接入电路中,逆时针转动旋钮时,风扇风速减弱C. 若将a、c接入电路中,顺时针转动旋钮时,风扇风速加快D. 若将b、c接入电路中,顺时针转动旋钮时,风扇风速加快答案: D
查看解析 A.并联电路各支路之间互不影响,电位器串联在电路中才能改变电路中电流的大小,从而改变电风扇的转速,所以图中电位器应与电动机串联,故A错误;
B.若将a、b接入电路中,逆时针转动旋钮时,接入的电阻片长度变短,阻值变小,电路中电流变大,风扇风速加快,故B错误;
C.若将a、c接入电路中,顺时针转动旋钮时,接入的电阻片长度不变,无法变阻,风扇风速不变,故C错误;
D.若将b、c接入电路中,顺时针转动旋钮时,接入的电阻片长度变短,阻值变小,电路中电流变大,风扇风速加快,故D正确。
故选D。
14. 填空题 中等

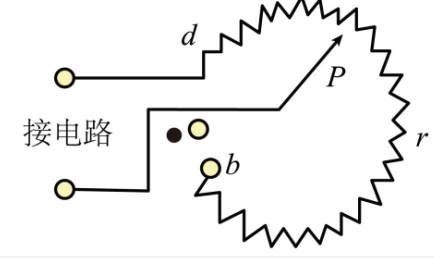

电视机和复读机中用来调节音量大小的电位器实际相当于 ____________ ,如图所示,若要使音量增大,滑片P应向________(选填“b”或“d”)点转动,此时电路中的电流___________(选填“增大”或“减小”)。
答案: 滑动变阻器 d 增大
查看解析 [1]电位器实际相当于滑动变阻器,通过改变接入电路的阻值来调节电路中电流的大小,从而调节音量的大小。
[2]要使音量增大,应让电路中的电流增大,所以电位器接入电路的阻值应变小,滑片P应向d点移动。
[3]此过程,电位器接入电路的阻值变小,对电流的阻碍作用变小,则电路中的电流增大。
15. 单选题 中等

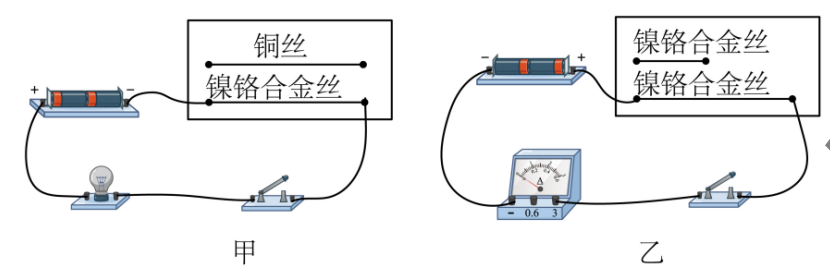

某同学采用如图的实验装置来“探究影响导体电阻大小的因素”,实验中用到的四根电阻丝的粗细均相同。下列说法错误的是( )
A. 图甲可以探究导体材料对导体电阻的影响,接入铜丝时,灯泡更亮B. 图甲中,若将灯泡换成电流表,可能会造成短路C. 图乙中,如果将电流表换成电压表,也能够完成实验探究D. 图乙的结论可以用来阐述电位器的工作原理答案: C
查看解析 A.根据已知条件可知,图甲中两个电阻丝的长度和横截面积相同,材料不同,由控制变量法,可以探究导体材料对导体电阻的影响;电源电压一定,铜导线的电阻更小,所以接入铜丝时,灯泡更亮,故A正确,不符合题意;
B.图甲中,将灯泡换成电流表,由于铜导线电阻很小,会造成短路现象,故B正确,不符合题意;
C.图乙中,将电流表换成电压表,电压表串联在电路中,相当于断路,故不能完成实验探究,故C错误,符合题意;
D.根据题意可知,图中两段导体的材料、横截面积相同,而长度不同,由控制变量法可知,实验探究的是导体的电阻与长度的关系,电位器就是根据改变电阻线的长度来改变电阻的,故D正确,不符合题意。
故选C。
16. 单选题 中等

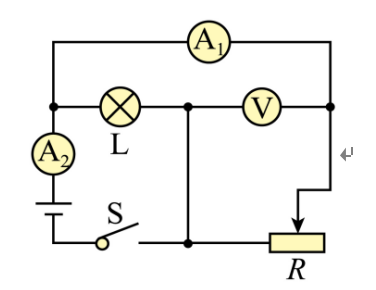

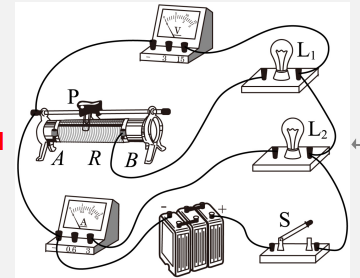

如图所示电路,闭合开关 S,移动滑动变阻器的滑片,电流表 A2 的示数变小,下列说法正确的是()
A. 灯泡 L 与滑动变阻器 R 串联B. 滑动变阻器的滑片向左移动了C. 电流表 A1 的示数变小,电压表示数和灯泡 L 亮度不变D. 若滑动变阻器 R 短路,灯泡 L 仍能发光答案: C
查看解析 A.由图可知,闭合开关 S,滑动变阻器与小灯泡并联,故 A 错误;
B.由图可知,闭合开关 S,滑动变阻器与小灯泡并联,电压表测滑动变阻器两端的电压,电流表 A1 测通过滑动变阻器的电流,电流表 A2 测干路电流,电流表 A2 的示数变小,根据并联电路规律说明通过滑动变阻器的电流减小,则滑片 P 由图示位置向右滑动时,故 B 错误;
C.滑动变阻器的滑片 P 由图示位置向右滑动时,滑动变阻器接入电路的电阻变大,该支路的电流变小,电流表 A1 示数变小,小灯泡支路的电流不变,小灯泡亮度也不变,但干路总电流变小,即 A2 示数变小,并联电路电压处处相等,则电压表示数不变,故 C 正确。
D.并联电路中有一条支路短路,则整个电路会发生短路,所以滑动变阻器 R 短路,灯泡 L 不能发光,故 D 错误。
故选 C。
17. 单选题 中等

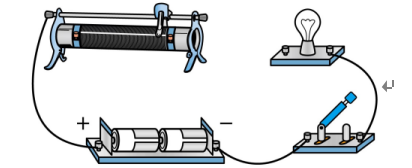

在“用滑动变阻器改变小灯泡的亮度”的实验课上,老师给出的实验器材如图所示。闭合开关后,将滑片P向右滑动时,灯变暗,连入电路中的接线柱应是( )
答案: C
查看解析 滑动变阻器的接线柱选择应遵循“一上一下”原则,同时,滑片P向右滑动时,灯变暗,说明电流变小,则电阻变大,故一定选择了左下角的接线柱,所以连入电路中的接线柱可能的选择是“A和C”或者“A和D”,故ABD不符合题意,C符合题意。
故选C。
18. 单选题 中等

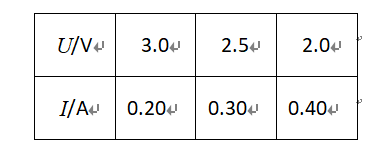

小廖同学在一次实验探究中利用电压表和电流表测得了多组数据,并开心的记录如下表。老师告知他没有按课本要求连接电路,但是方法也可以。请根据表中给出的数据,判断分析出他实验时的电路可能是图中的( )
答案: A
查看解析 A.由A图可知,定值电阻与滑动变阻器串联,电压表测量滑动变阻器两端的电压,当滑片左移时连入电阻变小,电路中的电阻变小,电流变大(电流表的示数变大),定值电阻两端电压变大,则变阻器两端电压将变小,即电压表示数减小,故A符合题意;
B.由B图可知,定值电阻与滑动变阻器串联,电压表测量的是定值电阻两端的电压,当滑片左移时连入电阻变小,电路中的电阻变小,电流变大(电流表的示数变大),电压表的示数也变大,故B不符合题意。
CD.由CD两图可知,电压表测量电源电压,当移动滑片时,电压表的示数不变,故CD不符合题意。
故选A。
19. 单选题 中等

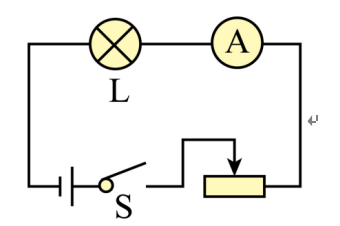

小红在做“用滑动变阻器改变电流”的实验时,连好如图所示电路,将滑动变阻器的滑片滑到最大阻值处,闭合开关S,发现小灯泡L不亮,接下来,以下做法最合理的是( )
A. 观察电流表的示数是否为零,判断电路是否断路B. 断开开关S,更换电阻更小的灯泡重新实验C. 断开开关S,增加电池的个数重新实验D. 断开开关S,拆掉导线重新连接电路答案: A
查看解析 将滑动变阻器的滑片滑到最大阻值处,闭合开关S,发现小灯泡L不亮,可能是由于电路中电流过小,不足以使小灯泡发光,也可能是由于电路断路,没有电流流过小灯泡,所以,接下来应该先观察电流表的示数是否为零,判断电路是否断路;如果电流表无示数则是断路,要检查断路处并更换导线或将断路处连接好;如果电流表有示数则不是断路,应调节滑片位置看是否发光,若仍不发光,则应增加电池个数或更换电阻更小的灯泡重新实验,故A符合题意,BCD不符合题意。
故选A。
20. 单选题 中等
在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求闭合开关S,滑片P向右端滑动时灯泡逐渐变亮,应选择下列哪种接法( )
A. M接A,N接BB. M接C,N接DC. M接C,N接BD. M接A,N接D答案: D
查看解析 若要求闭合开关S,滑片P向右端滑动时灯泡逐渐变亮,则电路中的电流增大,滑动变阻器接入电路的电阻减小,因此滑动变阻器应接入右下接线柱D,上侧接线柱可接A或B,故D符合题意,ABC不符合题意。
故选D。
21. 单选题 中等

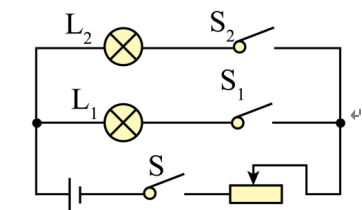

如图所示,将所有开关闭合后,发现两灯都不亮。断开开关 S1 ,灯 L1 仍不发光;接着又闭合 S1 ,改将 S2 断开,发现 L1 发光。由此判断电路故障可能是( )
A. 灯 L1 断路B. 灯 L2 断路C. 灯 L1 短路D. 灯 L2 短路答案: D
查看解析 由电路图可知,两灯并联。
A.将所有开关闭合后,若灯 L1 断路,闭合 S1 ,将 S2 断开, L1 不会发光,故 A 不符合题意;
B.将所有开关闭合后,若灯 L2 断路, L1 会发光,不会出现两灯都不亮的情况,故 B 不符合题意;
C.将所有开关闭合后,若灯 L1 短路,灯 L2 也会被短路,两灯都不亮;闭合 S1 ,将 S2 断开,L1 也不会发光,不会出现 L1 发光的情况,故 C 不符合题意;
D.将所有开关闭合后,若灯 L2 短路,灯 L1 也会被短路,两灯都不亮;断开开关 S1 ,灯 L1 仍不发光;闭合 S1 ,断开 S2 ,L1 会发光,故 D 符合题意。
故选 D。
22. 单选题 中等

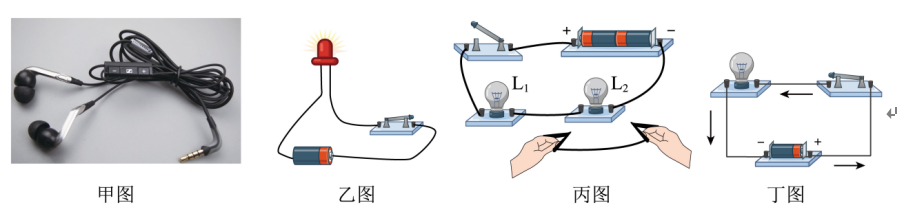

关于如图所示的四个情境,下列说法中正确的是()
A. 甲图,音量键电位器通过改变接入电路电阻丝的材料来改变音量B. 乙图,电路中干电池正、负极对调后,LED 灯亮度会稍微变暗C. 丙图,开关闭合后,用导线试触 L2 两端时,L1 亮度不变,L2 亮度变暗D. 丁图,由图可知,在电源外部,电流的方向是从电源的正极流向负极答案: D
查看解析 A.音量键电位器通过改变接入电路电阻丝的长度来改变电阻,从而改变电路中电流,电流越大,声音的响度越大,故 A 错误;
B.LED 灯是二极管,二极管具有单向导电性,电路中干电池正、负极对调后,电流不能从二极管通过,所以灯不会亮,故 B 错误;
C.开关闭合后,用导线触接 L2 两端时,L2 被导线短路,不会发光,L1 亮度变亮,故 C 错误;
D.图中电源右端是正极,箭头表示电流方向,所以在电源外部,电流的方向是从电源的正极流向负极,故 D 正确。
故选 D。
23. 单选题 中等

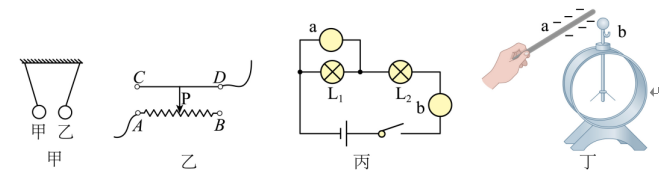

如图所示的现象中,说法正确的是( )
A. 图甲:甲乙两轻质小球靠近时相互吸引,它们一定带异种电荷B. 图乙:滑动变阻器按图示方法接入电路中,滑片P向右移动时连入电路的阻值减小C. 图丙:两灯串联,a为电压表,b为电流表D. 图丁:验电器的工作原理是异种电荷相互吸引答案: C
查看解析 A.异种电荷相互吸引,带电体具有吸引轻小物体的性质。甲乙两轻质小球靠近时相互吸引,它们可能是带异种电荷,也可能一个带电一个不带电,故A错误;
B.图乙:滑动变阻器按图示方法接入电路中,滑片左侧电阻丝接入电路,滑片P向右移动,接入电路的电阻丝长度变大,它连入电路的阻值增大,故B错误;
C.图丙:两灯串联,a与灯泡并联,为电压表,b与灯泡串联,为电流表,故C正确;
D.图丁:验电器的工作原理是同种电荷相互排斥,故D错误。
故选C。
24. 填空题 中等

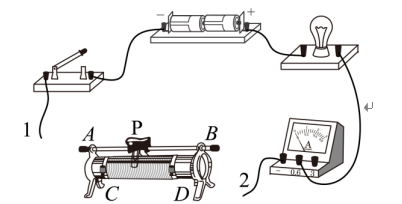

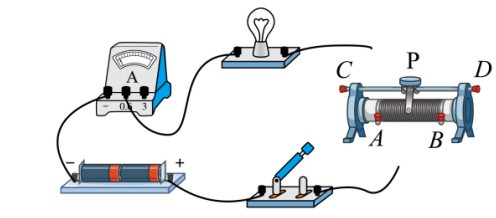

如图所示,连接好电路,闭合开关后,灯泡非常暗,无论如何调节滑动变阻器的滑片P,灯泡亮度和电流表的示数都不改变,则导线1和2分别接在了滑动变阻器的____________ 两个接线柱上。
答案: C、D
查看解析 根据题意,无论如何调节滑动变阻器的滑片P,灯泡亮度和电流表的示数都不改变,说明滑动变阻器使用了同上接线柱或同时使用了同下接线柱,由于闭合开关后,灯泡非常暗,说明同时使用了同下接线柱,因此是导线1和2分别接在了滑动变阻器的C、D两个接线柱上。
25. 填空题 中等

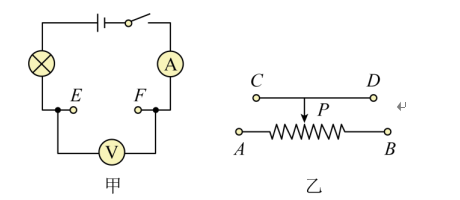

如图甲所示的电路。若把图乙的滑动变阻器接在E、F之间,且滑片向右移动时,电流表示数变大,应该接入的接线柱是__________(选填字母)。
答案: C和B
查看解析 滑片向右移动时,电流表示数变大,可知变阻器连入电路的电阻变小,可知变阻器滑片以右电阻丝连入电路中,故应该接入的接线柱是C和B。
26. 填空题 中等

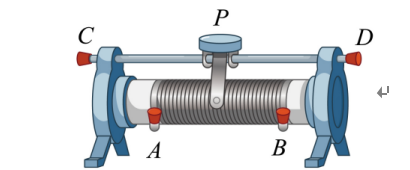

如图所示,若此滑动变阻器铭牌标有 “20Ω 1A” 字样,表示这个滑动变阻器电阻变化范围是________Ω,1A 的含义是________________,滑动变阻器的接线柱应________(选填 “一上一下”、“同时接上” 或 “同时接下”)连在电路中,当滑片 P 移至中点时滑动变阻器接入电路的阻值为________Ω。
答案: 0~20;滑动变阻器允许通过的最大电流为 1A;一上一下;10
查看解析 [1][2] 若此变阻器铭牌标有 “20Ω 1A” 字样,表示这个变阻器电阻变化范围是 0~20Ω,允许通过的最大电流是 1A。
[3] 滑动变阻器应按照 “一上一下” 原则接入电路,若同时接上,则滑动变阻器没有被接入电路,接入电路的相当于一根导线;若同时接下,则滑动变阻器起不到改变电阻的作用,相当于一个定值电阻。
[4] 当滑片 P 移至中点时滑动变阻器接入电路的阻值为最大阻值的一半,即 10Ω。
27. 填空题 中等

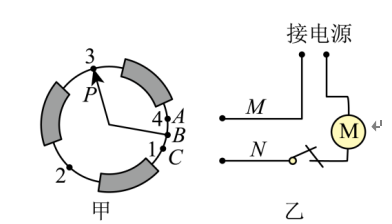

如图甲所示为某种电风扇调速器的示意图,P为旋钮的滑片,可转动改变挡位,调速器应与电动机_______联接入电路,若要由1挡转至4挡可使电风扇风速增大,应将接线柱___________接入电路(选填“A和B”或“B和C”或“A和C”)。
答案: 串 A和B
查看解析 [1]调速器要控制电动机就要与电动机串联接入电路。
[2]由1挡转至4挡即顺时针转动旋钮时,电风扇转速增大,则调速器接入电路的阻值应减小,由图可知,调速器应接A和B两个接线柱。
28. 画图题 中等

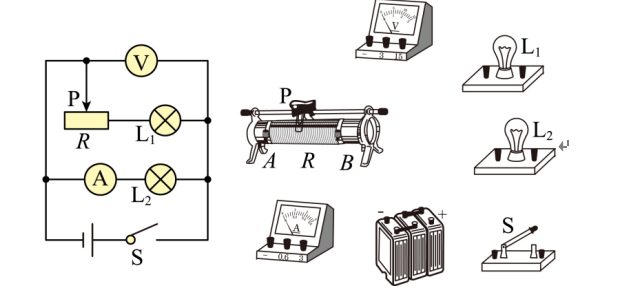

根据图甲电路图,以笔画线代替导线连接图乙中实物电路。
查看解析 29. 画图题 中等
如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线将该电路补充完整。要求:
(1)电压表测小灯泡两端电压;
(2)闭合开关S,向a端移动滑动变阻器的滑片,小灯泡变亮。
查看解析 30. 实验探究题 中等
为 “探究串联电路的电压规律”,小敏设计了如图所示的电路,想让单刀双掷开关 S 接 “1” 时,电压表测 R1 两端的电压;单刀双掷开关 S 接 “2” 时,电压表测 R2 两端的电压。
(1) 她不能完成该探究实验,因为________。
答案:电压表的正、负接线柱接反了
(2) 她正确设计好电路图后,测得 R1 两端的电压 U1 =2.4V,R2 两端的电压 U2 =1.4V,电源两端的电压 U=3.8V,分析后得出结论:串联电路电源两端电压________各用电器两端的电压之和。这个实验还存在的不足之处是:________。
答案:等于;只测了一组数据,结论不具有普遍性
答案: (1) 电压表的正、负接线柱接反了;(2) 等于;只测了一组数据,结论不具有普遍性
查看解析 (1)题干中小敏设计的电路中使用了单刀双掷开关,这种设计不能完成探究串联电路电压规律的实验,因为单刀双掷开关在电路中不能同时测量两个电阻两端的电压(电压表的正负接线柱接反了),无法直接比较串联电路中各部分分压与总电压的关系。
(2)根据测得的数据:U1 =2.4V,U2 =1.4V,U=3.8V,则
U = U1 +U2
所以得出结论:串联电路电源两端电压等于各用电器两端的电压之和。
这个实验存在的不足之处在于:只进行了一次实验就得出结论,实验次数过少,具有偶然性,不能充分证明该结论的普遍性。
