第2节 家庭电路的基本组成 · 练习题（共39题）

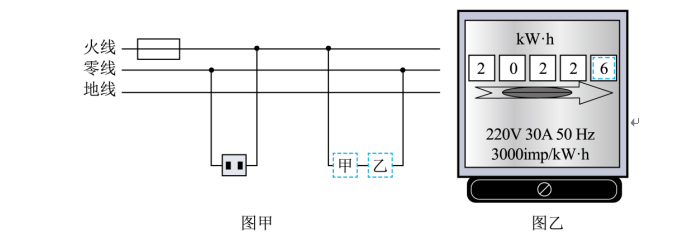

家庭电路中开关接在火线与用电器之间，断开开关，用电器不带电，保障安全，甲靠近火线，开关装在甲处。最大总功率 P=UI=220V×30A=6600W。电能表参数 3000imp/(kW・h)，闪烁 300 次消耗电能 W=300/3000 kW・h=0.1kW・h。

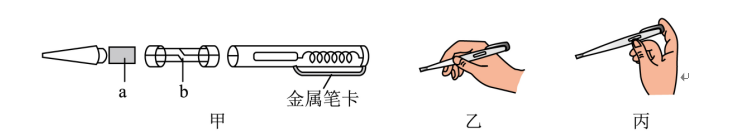

[1]火线与大地间的电压为220V，当人体直接或间接与火线接触，并构成回路时，电流经过人体，所以会造成触电。 [2][3]使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触火线，电流从火线经过笔尖、电阻、氖管、弹簧、金属笔卡、人体，最终流入大地，所以笔中的电阻与氖管串联，正确的握法是丙。

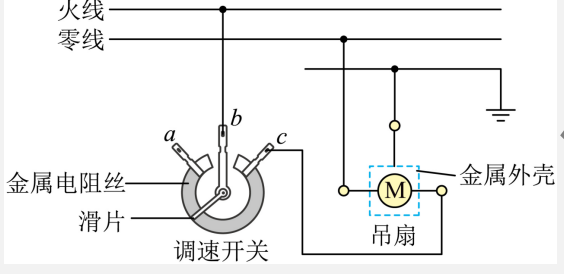

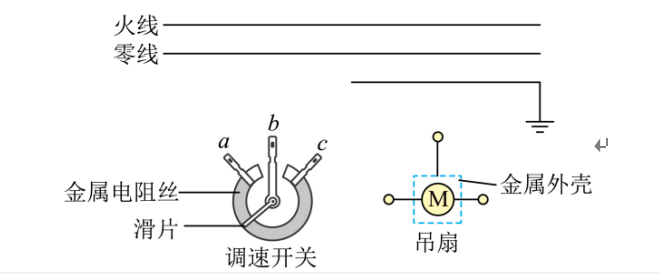

调速开关能控制吊扇的转速，则调速开关应与吊扇串联，根据安全用电原则，调速开关应接在火线上；调速开关滑片顺时针转动时，吊扇风速减慢，说明接入电路的电阻值变大，应将中间和右侧接线柱接入电路；为保证用电的安全，吊扇的金属外壳应接地，电流从火线出发经过吊扇回到零线，故如图所示：

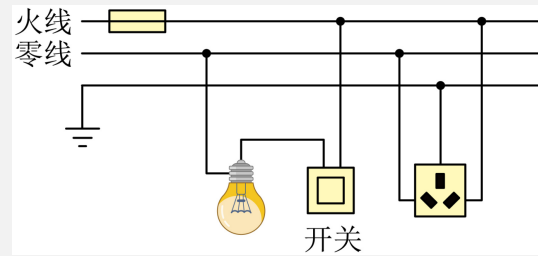

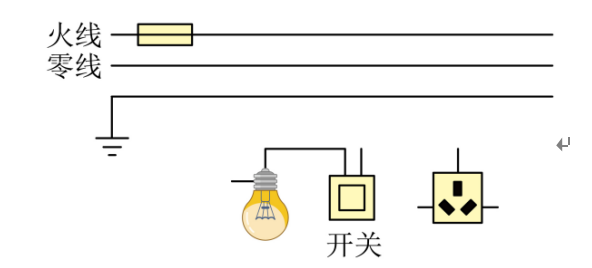

开关与灯的连接：火线先接开关，再接灯泡的金属点，零线直接连接螺旋套；三孔插座的连接：上孔接地线，左孔接零线，右孔接火线。如图所示：

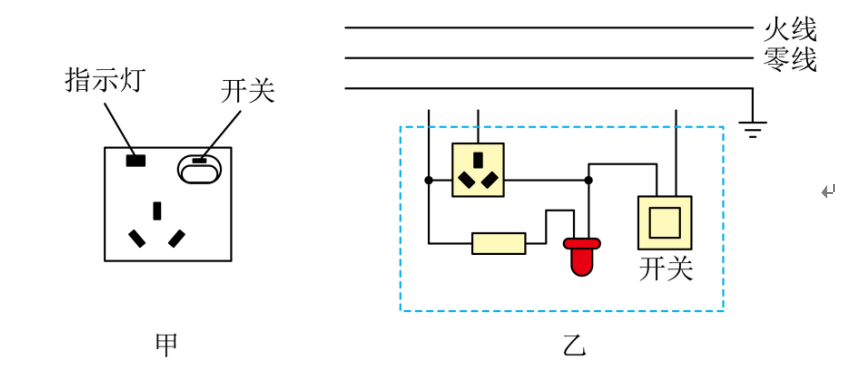

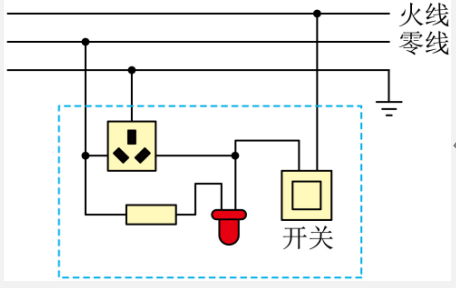

家庭电路中，开关应连接在火线和插座之间，三孔插座的左孔接零线，右孔接火线，上孔接地线，且插座上的指示灯与插孔并联，共同由开关控制，如图所示：

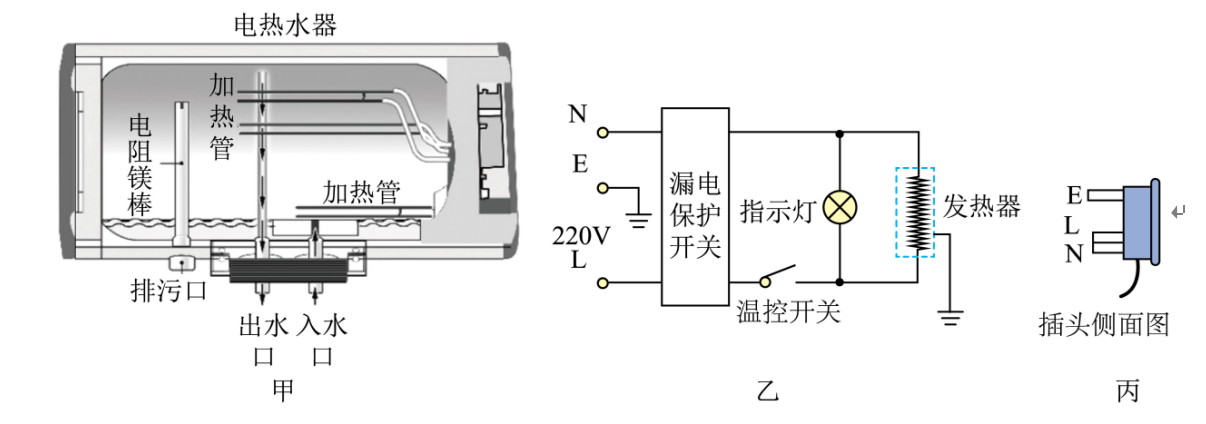

（1）标有 “E” 字的长脚与金属外壳相连，插头插入插座后，用电器金属外壳和大地接通，防止漏电触电。 （2）50L=50dm³，水的质量 m=ρV=1.0×10³kg/m³×50×10^-3m³=50kg。 水吸收热量 Q=cmΔt=4.2×10³J/(kg·℃)×50kg×(80℃‑20℃)=1.26×10⁷J。 （3）由 P=U²/R，R=U 额²/P 额 =(220V)²/2420W=20Ω。 （4）消耗电能 W=320imp÷3200imp/(kW・h)=0.1kW・h=3.6×10⁵J，时间 t=3×60s=180s。 由 W=U²t/R 变形得 U=√(WR/t)=√(3.6×10⁵J×20Ω÷180s)=200V。

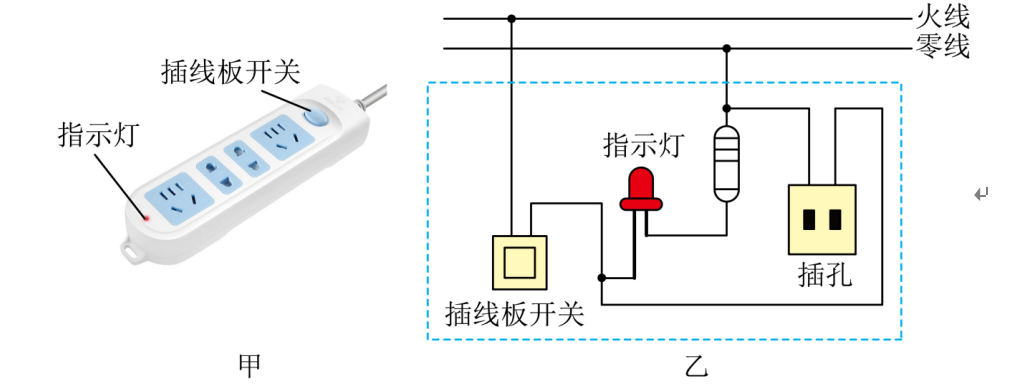

A．由图乙可知，插座和指示灯并联，插线板开关在干路中，断开插线板开关，台灯不能正常发光，故A错误； B．由图乙可知，插座和指示灯并联，断开台灯开关，指示灯仍然发光，故B错误； C．由图乙可知，插座和指示灯并联，它们之间互不影响，若指示灯断路，台灯仍正常发光，故C正确； D．若台灯内部短路，指示灯没有电流通过，指示灯不会被烧坏，故D错误。 故选C。

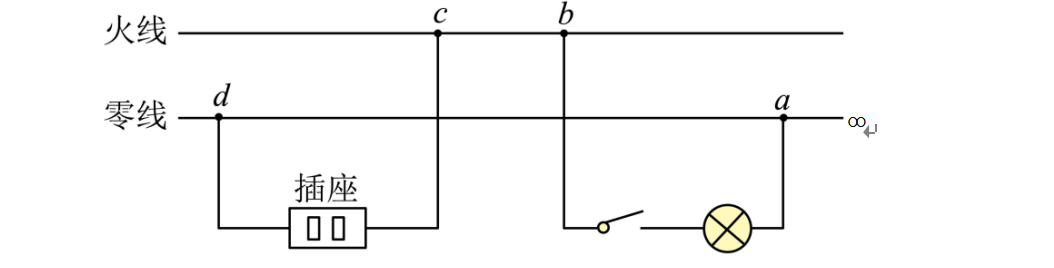

ABC．闭合开关，用试电笔检测发现a、b、c三处氖管发光，则a、b、c三处都能与火线相连，所以灯泡完好，b、c间是连通的；d处氖管不发光，则d处与火线是断开的，所以a、d间断路，故C符合题意，AB不符合题意。 D．如果进户线零线断路，其它部分是完好的，则d处能通过灯泡和开关与火线相连，所以用试电笔检测d处，氖管会发光，与题意不符，故D不符合题意。 故选C。

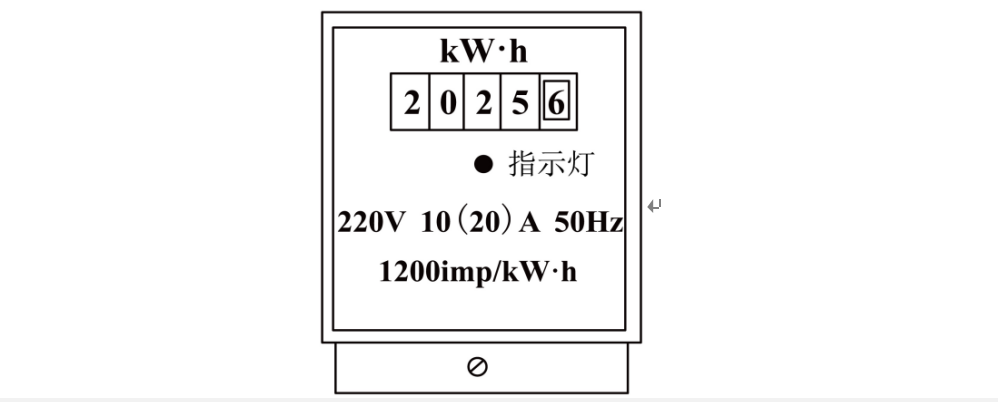

半导体材料可制作电子芯片，智能电能表芯片使用半导体材料。电能表参数 1200imp/(kW・h)，闪烁 120 次消耗电能 W=120/1200 kW・h=0.1kW・h=3.6×10⁵J。金属外壳的用电器需要接地，漏电时电流导入大地，避免触电。
