第3节 电阻的测量 · 练习题（共33题）

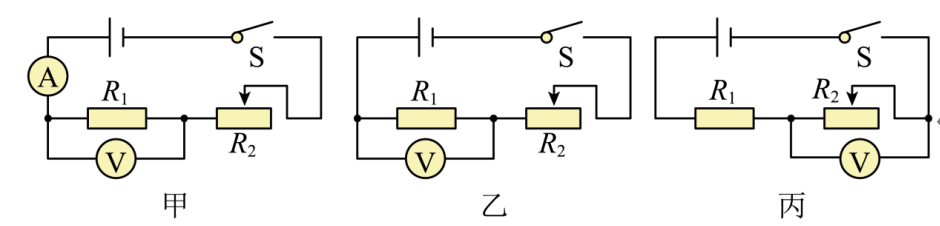

【详解】A．电压表串联在电路中，滑动变阻器接了上两个接线柱，故A错误； B．定值电阻与滑动变阻器、开关、电流表串联，电压表与定值电阻并联，故B正确； C．电压表与定值电阻和开关并联，能够测量定值电阻的电压，但开关断开时，电压表有示数，故C错误； D．电压表串联在电路中，故D错误。 故选B。

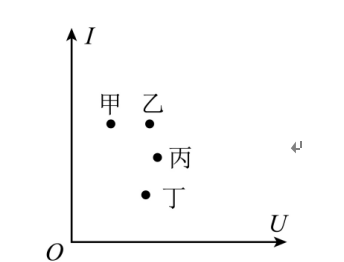

（1）开关闭合前，应将滑动变阻器移到最大阻值处，故应该移动到 A 端。 （2）由实验数据可知该待测电阻的阻值为 5Ω，故当滑动变阻器阻值最大时，电路中的电流最小，此时电流 I=U/R =3V/(5Ω+20Ω)=0.12A，故第一组数据是编造出来的，电流不可能为 0.1A。 （3）由于定值电阻两端的电流与电压成正比，故可以把原点以及甲乙丙丁某次实验的数据连接起来，绘制出他们所测量电阻的 I−U 图像，根据 I−U 图像可知斜率越大其电阻越小，故乙组同学测量的电阻大小应为 10Ω。

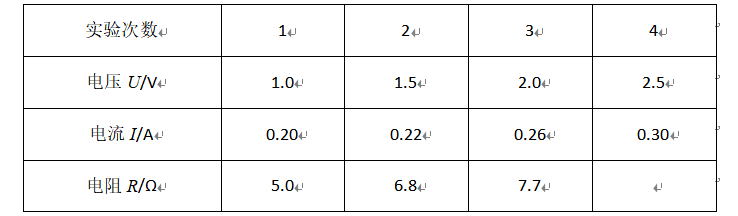

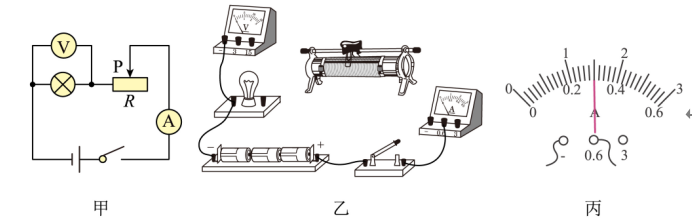

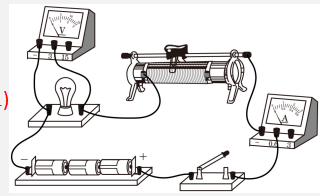

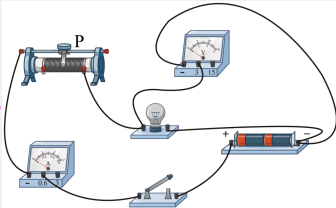

（1）由图甲可知，电压表与小灯泡并联，测量小灯泡两端电压，小灯泡额定电压为 2.5V，则电压表量程应选择 0~3V，所以应将电压表的 “3V” 正接线柱与小灯泡的右接线柱相连；闭合开关前，需将滑片移至右端；说明滑动变阻器滑片向右移动时，其接入电路中的阻值变大，则根据实物图应将电流表的负接线柱与滑动变阻器的右上接线柱相连。 （2）连接好最后一根导线，小灯泡立即发出耀眼的光，说明小明在连接电路时没有断开开关。 （3）由表中数据可知，前两次实验小灯泡两端电压都小于额定电压，所以要增大电路中的电流使小灯泡两端电压达到额定电压，应向左移动滑动变阻器的滑片减小滑动变阻器接入电路的阻值，增大电路中的电流直到电压表示数为 2.5V。 由图丙可知，电流表选小量程，分度值是 0.02A，此时电流表的示数是 0.3A。 由欧姆定律可得此时小灯泡的阻值 R=U/I=2.5V/0.3A=8.3Ω。 （4）根据表中数据可知，随着实验的进行，小灯泡的灯丝电阻阻值越来越大，而小灯泡点亮时间越长，灯丝温度越高，所以可得小灯泡的电阻不是定值。

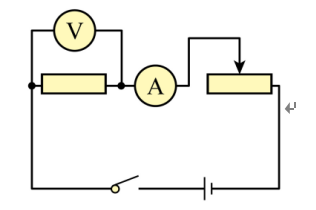

A．在伏安法测电阻的实验中，为了减小误差，应多次测量取平均值，故 A 错误； B．在伏安法测电阻的实验中，滑动变阻器一方面可以保护电路，另一方面可以改变电路中的电流与电阻两端的电压，故 B 错误； C．在伏安法测电阻的实验中，用电压表测电阻两端的电压，用电流表测通过电阻的电流，所以伏安法测电阻的实验原理是 R=U/I，故 C 正确； D．为了保护电路，在闭合开关前，应将变阻器滑片调至阻值最大处，即右端，故 D 错误。 故选 C。

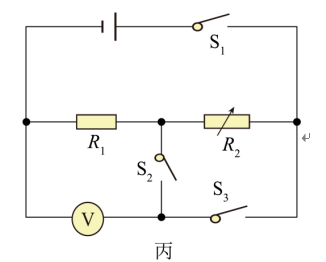

（1）“伏安法” 测电阻的实验原理是 R=U/I，分别测出未知阻值电阻的电压和电流，然后根据欧姆定律进行计算。 （2）闭合开关试触，发现电压表示数接近电源电压，电流表的示数始终为零，说明出现断路，电压表串联在电路中了，则故障可能为待测电阻 R_x断路。 该电流表接的量程为 0~0.6A，分度值为 0.02A，读数为 0.26A。 定值电阻 R_x的阻值为 R_x=U/I=1.30V/0.26A=5Ω。 （3）由于人体阻值较大，由 I=U/R可知电流太小，小于电流表的分度值，因此无法测量。 ①闭合开关 S₁、S₂，此时两阻串联，电压表测电阻 R₁电压，调节电阻箱的阻值，使电压表的读数适当，记为 U₁； ②记录电阻箱的阻值为 R₂； ③闭合开关 S₁、S₃，此时两阻串联，电压表测两电阻电压和，电压表读数为 U₂； ④由于串联电路电流相等，则 R₁=U₁/I =U₁/((U₂−U₁)/R₂)=U₁R₂/(U₂−U₁)。

（1）闭合开关前，电路没有电流，电压表指针指在了 “0” 刻度的左侧，说明电压表没有调零，应先调零。 （2）当滑动变阻器连入电路的电阻减小时，电路中电流增大，根据欧姆定律可知，灯泡两端的电压增大；根据串联电路电压特点可知，滑动变阻器两端电压减小。电压表示数变小，说明电压表并联到了滑动变阻器两端。 （3）小灯泡正常发光时的电阻为 R=U/I=2.5V/0.3A≈8.3Ω。

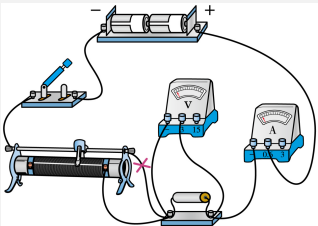

（1）电路中电阻 R_x与电流表串联，与电压表并联，故连接错误的导线为电阻 R_x右侧与开关右侧之间的连接线。 （2）伏安法测量电阻的实验原理为 R=U/I，使用电流表和电压表直接测量待测电阻的电流和电压，根据欧姆定律计算电阻。 （3）分析电路图，滑动变阻器接入电路的电阻最大和最小时，用电流表分别测量电路中电流。 ①将滑动变阻器的滑片移到最左端，用电流表测出电路的电流 I₁； ②将滑动变阻器的滑片移到最右端，用电流表测出电路的电流 I₂； ③滑片移到最左端，根据欧姆定律知道 U=I₁R_x。 滑片移到最右端，因串联电路中总电阻等于各分电阻之和，则电源电压 U=I₂(R_x+R)。 因电源电压不变，则 I₁R_x=I₂(R_x+R)。 由此解得 R_x=I₂R/(I₁−I₂)。

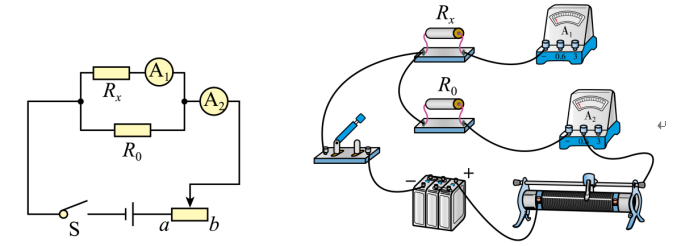

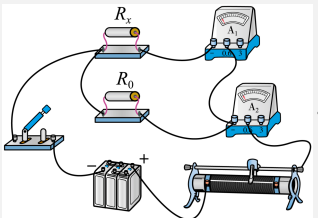

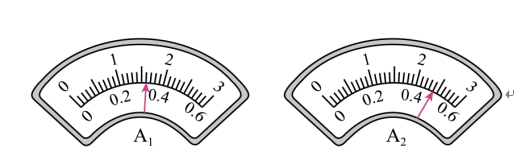

（1）根据电路图可知，电流表 A₁测量 R_x的电流，电流表 A₂测量干路中的电流。 （2）连接好电路，闭合 S 之前，滑动变阻器的滑片 P 应滑到阻值最大处，滑片 P 应滑到 b 端。 （3）由图可知，I₁=0.32A，I₂=0.48A。 （4）由并联电路中电流的关系可知，R₀的电流为 I=I₂−I₁=0.48A−0.32A=0.16A。 由欧姆定律可知，R₀的电压为 U=IR₀=0.16A×9Ω=1.44V。 R₀与 R_x并联，所以电压相等，由欧姆定律可知，R_x的电阻为 R_x=U/I₁=1.44V/0.32A=4.5Ω。 （5）为保证 A₂表不被烧坏，则 A₂表的示数最大为 0.6A，R₀与 R_x并联，此时 R₀与 R_x的总电阻为 R_总=R₀R_x/(R₀+R_x)=(9Ω×4.5Ω)/(9Ω+4.5Ω)=3Ω。 此时 R₀与 R_x的电压 U'=I₂'R_总=0.6A×3Ω=1.8V。 R₀与 R_x并联，所以电压相等，由欧姆定律可知，A₁表的读数为 I₁'=U'/R_x=1.8V/4.5Ω=0.4A。 所以，A₁表的读数不能超过 0.4A。 （6）如图所示的电路图，R₀与 R_x并联，可根据两个电阻的电压相等，测出 R_x的值，所以该电路图是可行的。

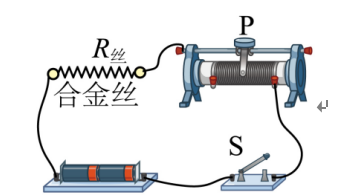

（1）电压表应与被测量部分并联，所以，断开开关 S，把电压表并联在合金丝（或滑动变阻器）两端；闭合开关 S，调节滑动变阻器滑片 P 至某一位置，使电压表示数为 U 并记录。 （2）断开开关 S，根据等效替代法，用电阻箱替代合金丝接入电路。 （3）根据等效替代法知道，保持滑动变阻器滑片 P 位置不变，闭合开关 S，调节电阻箱的阻值直至电压表示数仍为 U。 （4）此时电阻箱的示数为 36Ω，由等效替代法，故合金丝的电阻值 R_丝=36Ω。

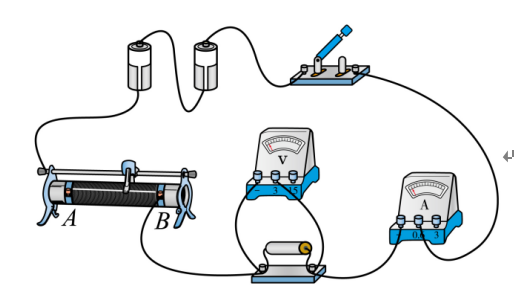

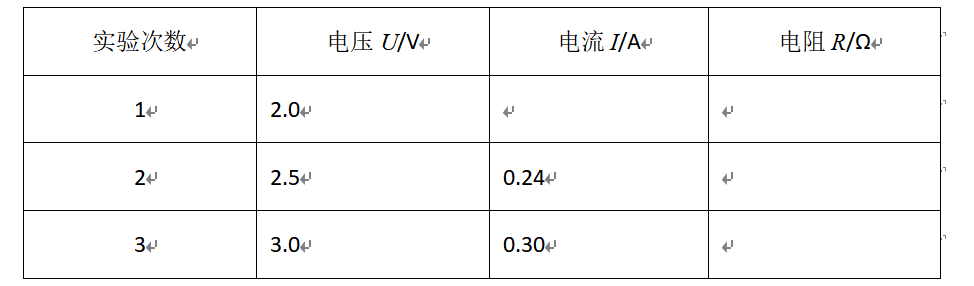

（1）在 “伏安法测电阻” 的实验中，滑动变阻器和待测电阻 R_x、电流表串联，电压表并联在待测电阻两端测其电压。滑动变阻器 “一上一下” 接入电路。为保护电路，闭合开关前，滑片 P 应移到阻值最大端，故滑片移到 A 端。 （2）电流表无示数，电路断路；电压表示数接近电源电压，电压表两端与电源连通，故障为待测电阻 R_x断路。 （3）电流表接小量程，分度值为 0.02A，示数为 0.20A。待测电阻 R_x两端电压为 2.0V，R_x1=U₁/I₁=2.0V/0.20A=10.0Ω。 （4）R_x2=U₂/I₂=2.5V/0.24A≈10.4Ω，R_x3=U₃/I₃=3.0V/0.30A=10.0Ω。 多次测量求平均值减小误差：R=(R_x1+R_x2+R_x3)/3=(10.0Ω+10.4Ω+10.0Ω)/3≈10.1Ω。 （5）滑片移至最左端，只有 R_x接入电路，电压表示数 U 为电源电压； 再将滑动变阻器的滑片移至最右端，R_x与滑动变阻器最大阻值 R 串联，电压表测 R_x两端电压 U₁。 滑动变阻器两端电压：U_滑=U−U₁，电路电流 I_滑=(U−U₁)/R。 串联电流相等，I_x=I_滑。 R_x=U₁/I_x=U₁R/(U−U₁)。

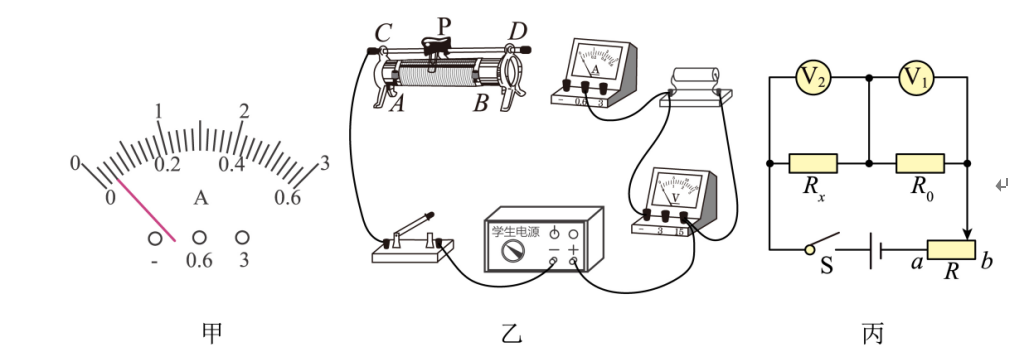

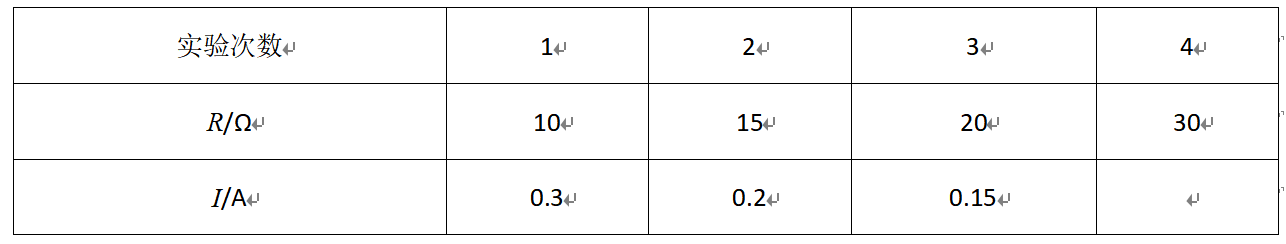

（1）实验前电流表指针没有对准零刻度线，原因是电流表指针没调零。 （2）滑片 P 向 A 端移动，电流变大，说明滑动变阻器接入电阻变小，应选用左下接线柱 A 串联接入电路。 （3）由表格数据，U=IR=0.3A×10Ω=3V，控制定值电阻两端电压为 3V。 定值电阻 R=30Ω，滑动变阻器最大 R_滑=20Ω，根据分压公式：U_V/U_总=R/(R+R_滑)， U_总=(R+R_滑)÷R ×U_V=(30Ω+20Ω)÷30Ω ×3V=5V，电源电压最高为 5V。 （4）电压一定时，通过导体的电流与导体的电阻成反比。 （5）闭合开关前滑片置于阻值最大 b 端，目的是保护电路。 （6）R_x与 R₀串联，V₁测 R₀电压 U₁，V₂测 R_x电压 U₂，串联电流相等，U₁/R₀=U₂/R_x，解得 R_x=(U₂÷U₁)×R₀。 （7）只测量一次，没有多次测量求平均值，实验误差较大。

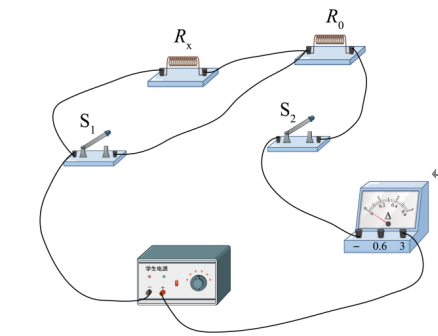

S₁断开、S₂闭合，两电阻串联，电流表测量电路中的电流，电源电压为 U=I₁(R₀+R_x)。 S₁闭合、S₂闭合，R_x被短路，电路中只有 R₀，根据欧姆定律，电源电压 U=I₂R₀。 电源电压不变，所以 I₁(R₀+R_x)=I₂R₀， 整理可得 R_x=((I₂−I₁)/I₁)R₀。 故选 C。

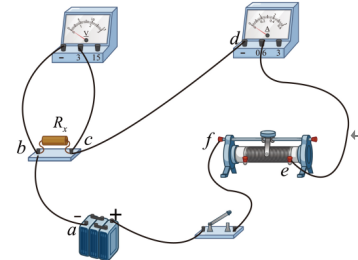

当小明准备读取电流表示数时，发现两电表示数突然都变为0，说明电路断路，他用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上，发现电流表有示数，则说明电流表、变阻器、开关和电源之间是通路；当将该导线两端分别接到c、f接线柱上，发现电压表有示数，说明电源、待测电阻是连通的，电流表示数仍为0，则由此可以判断故障是：cd间断路，故A正确，BCD错误。 故选A。

A．当 S、S₁都闭合时，电压表测量电源电压 U，当 S 闭合、S₁断开时，R_x和定值电阻串联，电压表直接测量 R_x两端的电压 U_x；根据串联分压原理可得 R₀两端电压 U₀=U−U_x，R₀的阻值已知，根据欧姆定律可以求得串联电路的电流 I=(U−U_x)/R₀，待测电阻的阻值 R_x=U_x/I =(U_x/(U−U_x))R₀，故 A 不符合题意。 B．R_x和定值电阻串联，电压表 V₁测量定值电阻两端的电压，根据 I=U₀/R₀可以计算出电路中的电流；根据串联电路电流处处相等，通过 R_x电流等于通过定值电阻电流 I，电压表 V₂测量 R_x两端的电压 U_x，可计算出待测电阻的阻值 R_x=U_x/I=(U_x/U₀)R₀，故 B 不符合题意。 C．R_x和定值电阻并联，电流表 A 测量定值电阻的电流，根据 U=IR，求出定值电阻两端的电压，根据并联电路各支路电压相等，R_x两端电压等于定值电阻两端的电压 U_x=U₀，但无法通过开关的闭合测出通过待测电阻 R_x的电流，因此无法计算出待测电阻 R_x的阻值，故 C 符合题意。 D．R_x和定值电阻并联，电流表 A₁测量定值电阻的电流 I₀，根据 U₀=I₀R₀，求出定值电阻两端的电压，根据并联电路各支路电压相等，R_x两端电压等于定值电阻两端的电压 U_x=U₀，电流表 A₂测量 R_x的电流 I_x，可计算出待测电阻的阻值 R_x=U_x/I_x=(I₀R₀)/I_x，故 D 不符合题意。 故选 C。

实验的主要步骤有：（1）闭合 S₁和 S₂前，为保护电路，把 R₁和 R₂的阻值都调到最大；（2）闭合 S₁，将 S₂接到 a 点，适当调节滑片 P 的位置，记下电流表示数 I；（3）闭合 S₁，将 S₂接到 b 点，**只调节电阻箱 R₂的阻值**，使电流表示数仍为 I，此步骤不能调节滑动变阻器的滑片 P；（4）记录此时电阻箱连入电路的阻值 R₂，则未知电阻 R_x的阻值 R_x=R₂。 C 步骤中调节了滑片 P，操作错误；ABD 操作正确。故选 C。

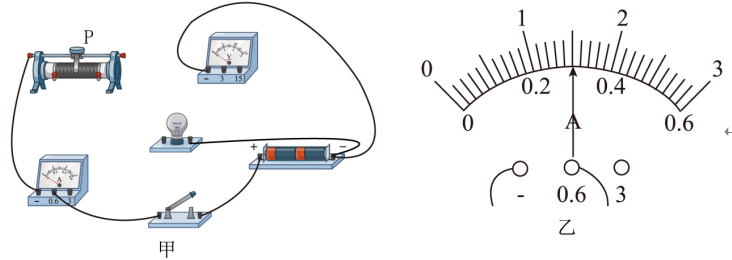

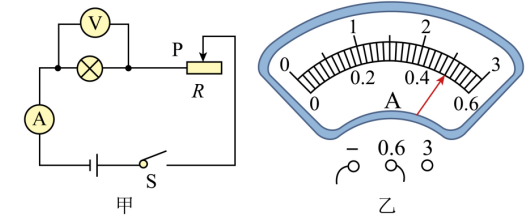

电压表示数为 2.8V，大于灯泡正常发光时的电压，根据串联分压特点，应向右移动滑动变阻器的滑片，增大滑动变阻器连入电路的阻值，减小灯泡两端的分压，直到电压表示数为 2.5V。 图中电流表选用小量程，分度值为 0.02A，示数为 0.5A； 小灯泡正常发光时的电阻：R=U/I=2.5V/0.5A=5Ω。

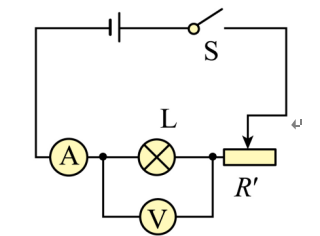

[1][2]由图可知，闭合开关S后，小灯泡L和滑动变阻器R'串联，电流表测量电路中的电流，电压表测量小灯泡L两端的电压，若小灯泡L断路，则电路中没有电流，电流表没有示数，与电压表串联的电路完好，所以电压表测量电源电压， 电压表有示数。 [3]小灯泡不亮，电流表无示数，说明电路中没有电流通过，电压表也无示数，说明与电压表串联的电路出现断路，所以应该更换的电路元件是滑动变阻器（或电流表或开关）。

由电路图可知，开关接 2 时，若电压表正负接线柱接法正确，此时电压表可以测出 R₀两端电压，但接下来把开关接到 1 时，电压表的正负接线柱此时就变得相反了，测不出 R_x两端的电压，所以也就无法利用串联电路的分压规律求出 R_x的阻值了。

闭合开关 S₁，将单刀双掷开关 S₂掷于 a 端时，两电阻串联，电压表测量电源电压，此时电压表示数为 2.5V，可知电源电压为 2.5V；将 S₂切换到 b 端时，电压表测量 R₀两端电压，此时 R₀两端电压为 U₀=1.5V。 此时 R_x两端电压为 U_x=U_电源−U₀=2.5V−1.5V=1V。 串联电路中电流处处相等，则 I₀=I_x。 由 I=U/R 可得：U₀/R₀=U_x/R_x。 代入数据：1.5V/12Ω =1V/R_x，解得 R_x=8Ω。

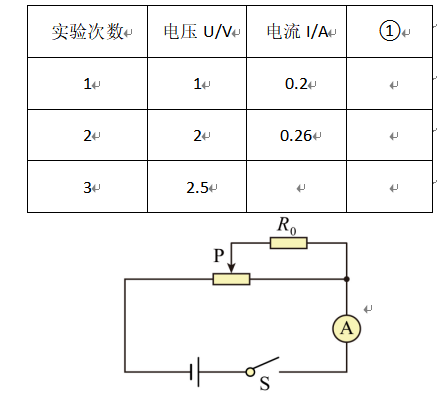

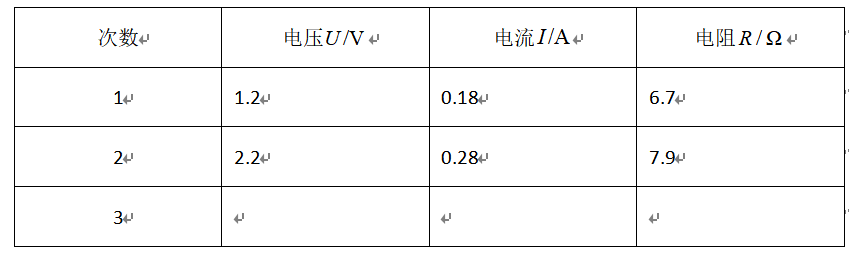

（1）要求滑片向右移动时，电流表示数变大，则变阻器接入电阻变小，滑动变阻器选择右下接线柱与灯泡串联；电压表要与灯泡并联，电源为两节干电池，电源电压为 3V，所以电压表选用小量程。 （2）闭合开关，灯泡不亮，电流表指针偏转，说明电路为通路；电压表示数为零，故障为灯泡短路。 （3）测定小灯泡电阻实验，需要计算灯泡电阻，表格①处填 “电阻 R/Ω”。 第 3 次实验电压为 2.5V，电流表选用小量程，分度值 0.02A，示数 0.3A； R=U/I=2.5V/0.3A≈8.3Ω。 （4）①闭合开关，移动滑片至最右端，记录电流表示数 I₁，此时只有滑动变阻器最大阻值 R 接入电路。 ②闭合开关，移动滑片至最左端，记录电流表示数 I₂，此时 R₀与滑动变阻器最大阻值 R 并联，电流表测干路电流；根据并联电流规律，R₀支路电流为 I₂−I₁。 ③并联电路各支路电压相等，I₁R=(I₂−I₁)R₀，解得 R=((I₂−I₁)R₀)/I₁。

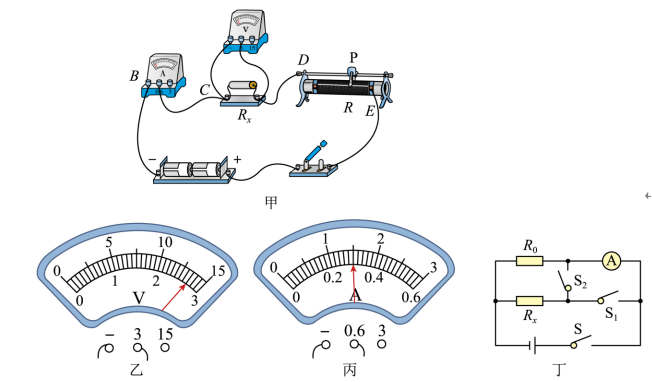

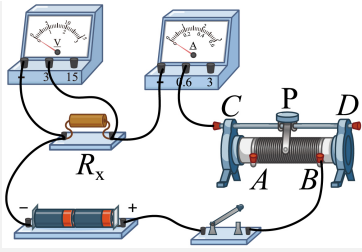

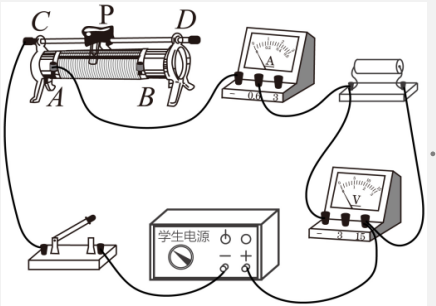

（1）电流表指针反向偏转，是电流表正负接线柱接反，电流从负接线柱流入、正接线柱流出造成。 （2）闭合开关，两表都无示数，电路发生断路；导线接 B‑C、C‑D，电表无示数；导线接 D‑E，电表偏转，说明故障为滑动变阻器断路。 （3）电压表选用小量程，分度值 0.1V，示数 2.7V；电流表选用小量程，分度值 0.02A，示数 0.3A。 根据欧姆定律：R=U/I=2.7V/0.3A=9Ω。 （4）①断开 S₂，闭合 S、S₁，R₀与 R_x并联，电流表测 R₀支路电流 I₁，电源电压 U=I₁R₀。 ②断开 S₁，闭合 S、S₂，R₀与 R_x并联，电流表测干路电流 I₂。 ③通过 R_x的电流 I_x=I₂−I₁；并联支路电压相等，R_x=U/I_x=(I₁R₀)/(I₂−I₁)。

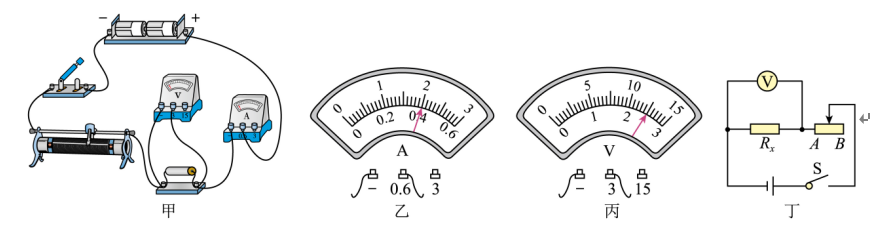

（1）滑动变阻器同时接了上面两个接线柱，相当于导线，滑片移动电阻不变，所以向左移动滑片，电流表示数不变。要求滑片右移电流表示数变大，则变阻器接入阻值变小，应接滑动变阻器右下接线柱。 （2）电流表选用 0~0.6A 量程，分度值 0.02A，示数 0.4A；电压表选用 0~3V 量程，分度值 0.1V，示数 2.5V。 R_x=U/I=2.5V/0.4A=6.25Ω。 本实验多次测量目的是多次测量求平均值，减小误差。 （3）滑片移至 A 端，只有 R_x接入电路，电压表测电源电压 U； 滑片移至 B 端，R_x与滑动变阻器最大阻值 R₀串联，电压表测 R_x两端电压 U_x。 滑动变阻器两端电压：U_滑=U−U_x， 串联电路电流相等，电路电流 I=(U−U_x)/R₀， R_x=U_x/I = (U_xR₀)/(U−U_x)。

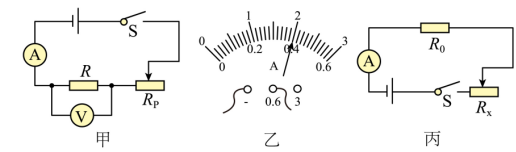

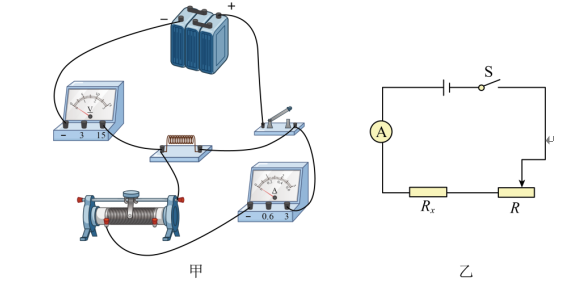

（1）伏安法测电阻的实验原理是 R=U/I。 （2）接完最后一根导线电表就偏转：连接电路时开关未断开；电表示数超过量程：滑动变阻器滑片没有调到最大阻值处，电路总电阻太小；另外电流表、电压表所选量程偏小。 （3）电流表选用 0~0.6A 量程，分度值 0.02A，示数 0.4A；待测电阻 R=U/I=2.4V/0.4A=6Ω。 （4）测定值电阻实验中多次测量，目的是求平均值，减小实验误差。 （5）滑片移至最左端，滑动变阻器接入电阻为 0，电源电压 U=I₁R₀； 滑片移至最右端，R_x与 R₀串联，电路总电阻 R_总=U/I₂=I₁R₀/I₂； 滑动变阻器最大阻值：R_x=R_总−R₀=I₁R₀/I₂−R₀=((I₁−I₂)R₀)/I₂。

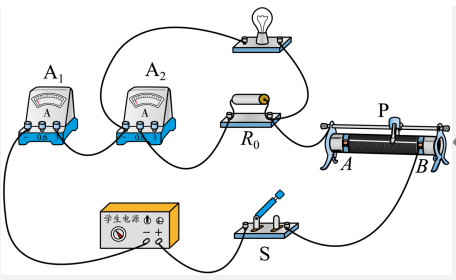

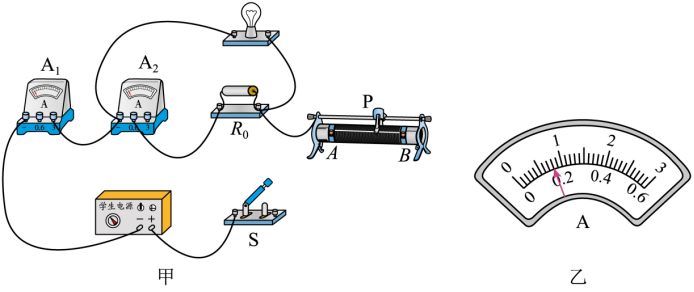

（1）滑片向左移，接入电路阻值增大，滑动变阻器接右下接线柱。 （2）灯泡与 R₀并联后再和滑动变阻器串联，A₁测干路电流，A₂测 R₀支路电流。正常情况下干路电流大于支路电流；两电流表示数相同，说明灯泡支路没有电流，故障为灯泡断路。 （3）并联支路电压相等，灯泡额定电压 2.5V，R₀两端电压也为 2.5V，I₂=U/R₀=2.5V/5Ω=0.5A。 A₁选用大量程，分度值 0.1A，示数 0.8A； 通过灯泡电流：I_L=I−I₂=0.8A−0.5A=0.3A， 小灯泡电阻：R_L=U_L/I_L=2.5V/0.3A≈8.3Ω

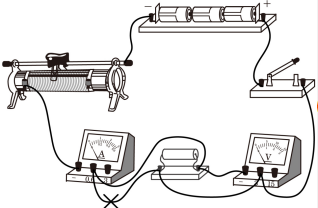

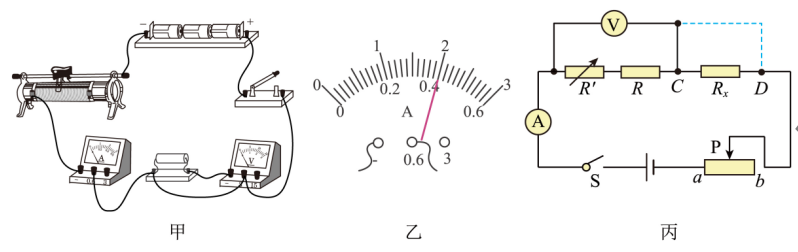

（1）原电路图电压表和定值电阻没有正确接入电路。探究电流与电阻关系实验，定值电阻、滑动变阻器、电流表串联，电压表并联在定值电阻两端。 （2）电流表选用 0~0.6A 量程，分度值 0.02A，示数 0.4A；定值电阻两端电压 U=IR=0.4A×5Ω=2V。探究电流与电阻关系，要控制定值电阻两端电压不变，更换电阻后电压表示数保持 2V。 电源为三节新干电池，电源电压 4.5V；电流表最大 0.6A，定值电阻两端最大电压 U_max=I_maxR=0.6A×5Ω=3V。 接入 25Ω 电阻，滑动变阻器最大 20Ω，根据串联分压，算出定值电阻两端最小电压为 2.5V。因此电压控制范围：2.5～3V。 （3）本实验采用等效替代法。步骤③需要反复调节**电阻箱和滑动变阻器**，保持电流、电压和步骤②完全相同。 由 R₁+R = R₂+R+R_x，化简得到 R_x=R₁−R₂。 （4）无法调到和②示数相同：滑动变阻器最大阻值不足；初始电阻箱阻值 R₁小于待测电阻 R_x。

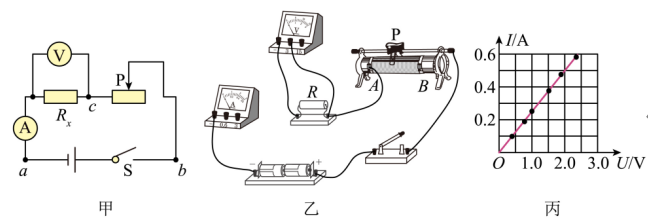

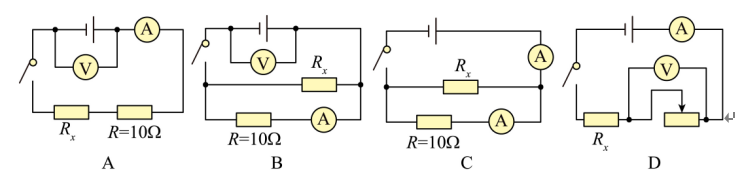

（1）R_x约 5Ω，电路最大电流 0.6A，电流表选 0~0.6A 量程，按电路图完成实物连接。 （2）闭合开关前，滑动变阻器调到最大阻值处，滑片置于 B 端。 （3）两表均无示数，电路发生断路。电压表接 a、b 有示数，说明 a 到电源两端通路；接 b、c 有示数，说明 b 到电源两端通路；接 a、c 无示数，故障在 b、c 之间，即滑动变阻器断路。 （4）由 I‑U 图像，电压为 2V 时，电流为 0.5A；R_x=U/I=2V/0.5A=4Ω。 （5）根据 R=U/I，测电阻需要得到待测电阻两端电压与通过的电流。 A：R 与 R_x串联，电压表测电源电压，电流表测电路电流，可求出 R 两端电压，再得到 R_x两端电压，算出 R_x； B：R 与 R_x并联，电压表测电源电压，电流表只测 R 支路电流，无法得到 R_x的电流，不能测出 R_x； C：R 与 R_x并联，两只电流表分别测支路、干路电流，可求出 R_x支路电流，并联电压相等，可计算 R_x； D：滑动变阻器与 R_x串联，电压表测变阻器电压，电流表测电路电流；改变滑片位置记录两组电压、电流，列方程组联立求解，可算出 R_x。 故选 B。

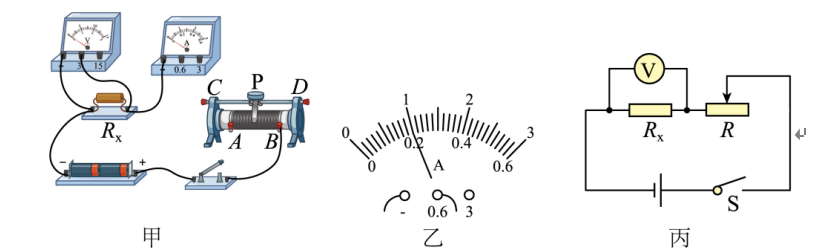

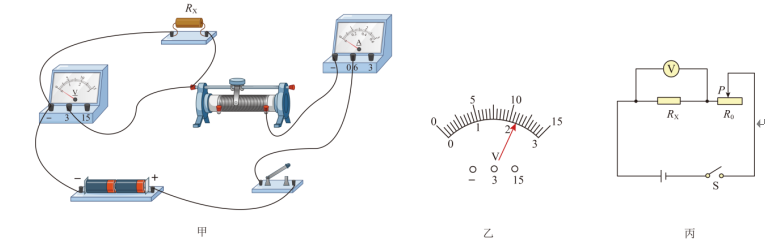

（1）开关闭合前，滑动变阻器调到阻值最大处，本电路接右下接线柱，滑片置于最左端。 （2）电流表无示数，电路断路；电压表示数接近电源电压，电压表两端连通电源，故障为 R_x断路。 （3）电压表选用 0～3V 量程，分度值 0.1V，示数 2.2V； R_x=U/I=2.2V/0.4A=5.5Ω。 测定值电阻阻值，多次测量目的是求平均值减小误差，故选 A。 （4）滑片移至最左端，滑动变阻器接入电阻为 0，电压表测电源电压，电源电压为 U₂； 滑片移至最右端，R_x与滑动变阻器最大阻值 R₀串联，电压表测 R_x两端电压 U₁； 滑动变阻器两端电压：U₀=U₂−U₁； 根据串联分压，U₁/(U₂−U₁)=R_x/R₀，解得：R_x=(U₁/(U₂−U₁))R₀。

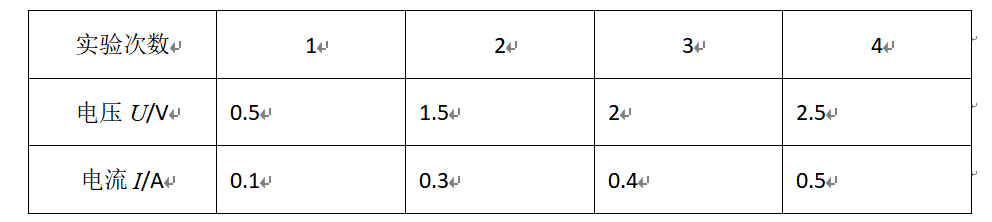

（1）测定值电阻阻值，多次测量取平均值，目的是减小误差。 （2）根据欧姆定律 R=U/I，R₁=2.5V/0.5A=5Ω。 （3）滑片调至最左端，滑动变阻器接入电阻为 0，电压表测电源电压，电源电压为 3V； 滑片调至最右端，R₁与 R₂串联，电压表测 R₁两端电压 U₁=1V； 滑动变阻器两端电压 U_滑=3V−1V=2V； 串联分压 R₁/R₂=1V/2V，得到 R₁=0.5R₂。 （4）①滑片在中央，接入电阻为 (1/2) R₂，R₁与 (1/2) R₂串联； ②滑片调至最大阻值，R₁与 R₂串联。 滑动变阻器接入的电阻变大，电路总电阻变大，电流变小，R₁两端电压会减小。 对比两种状态，可得 U₁＞U₂/2。 联立两次串联分压方程，解得：R₁=((U₂−U₁)/(2U₁−U₂))R₂。

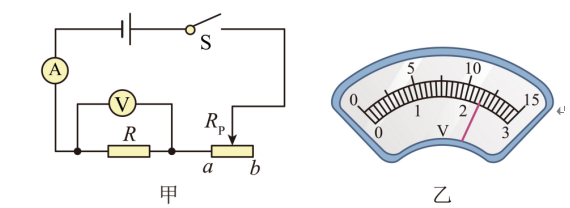

A．闭合开关前，为了保护电路，滑动变阻器的滑片应移至阻值最大端，由图甲可知，滑动变阻器的滑片应移至 b 端，故 A 错误。 B．电源电压为 3V，R 的阻值约为 10Ω，滑动变阻器阻值为 0 时，电路最大电流 I=U/R=3V/10Ω=0.3A，最大电流小于 0.6A，电流表应选 0~0.6A 量程，故 B 错误。 C．电源电压为 3V，所以 R 两端电压不会超过 3V，电压表选用 0~3V 量程，分度值为 0.1V，示数为 2.3V，故 C 正确。 D．测定值电阻阻值的实验中，多次测量求平均值目的是减小测量误差，故 D 错误。 故选 C。

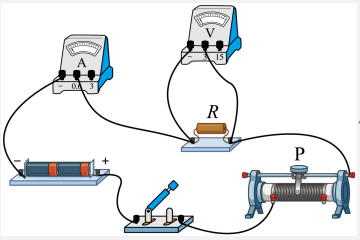

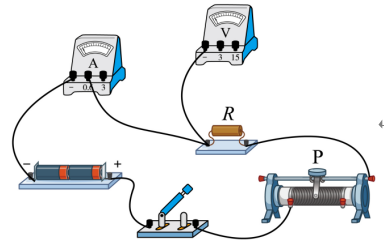

（1）电压表并联在 R 两端，电源电压为 3V，电压表选用 0~3V 小量程。 （2）移动滑片，电流表示数有变化，电路通路；电压表示数始终为零，故障可能是 R 短路。 （3）实际电流：I=0.28A−0.04A=0.24A； 电压表小量程，分度值 0.1V，读数为 2.4V； R=U/I=2.4V/0.24A=10Ω。 绘制图像时，要正确标注横、纵坐标物理量及单位，合理设置刻度，准确反映数据变化规律。 （4）观点不正确。电流表没有调零，测量的电流比真实电流偏大 0.04A；当 R 两端电压为 0 时，电流表读数依旧显示 0.04A，所以图像纵轴截距等于未调零示数，属于仪器问题，并非巧合。
